6.5. Неразветвлённая магнитная цепь с постоянным магнитом

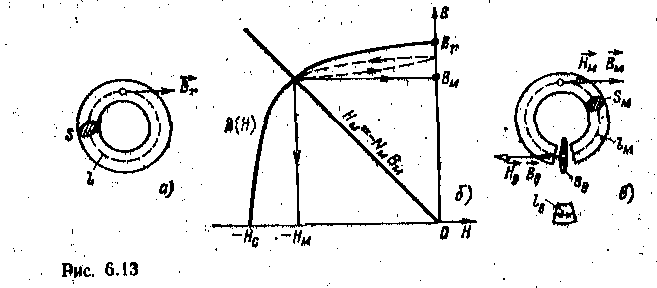

Рассмотрим расчет простейшей неразветвленной магнитной цепи с постоянным магнитом. Предположим, что тороид длиной I и площадью поперечного сечения 5 (рис. 6.13, а) изготовлен из магнитно-твердого материала, часть предельного статического цикла гистерезиса которого В (Я) изображена на рис. 6.13, 6, Материал торолда был предварительно намагничен так, что его магнитное состояние характеризуется остаточной индукцией Вг.
Вырежем из тороида участок длиной (рис. 6.13, в). Оставшаяся часть тороида будет-постоянным магнитом, а в образовавшемся воздушном зазоре магнитное поле возбуждается этим постоянным магнитом. Пренебрегая неоднородностью магнитного поля в воздуш-
По закону полного тока (6.5) для контура, совпадающего со средней линией магнитопровода,
где Н„ и 1Я — напряженность магнитного поля и длина средней линии постоянного магнита.
Из (6.8) следует, что
Кроме того, так как магнитный поток Ф в неразветвленной магнитной цепи постоянен, то
Подставив значение индукции в воздушном зазоре Вв из (6.10) в (6.9), получим уравнение прямой линии, проходящей через начало координат (рис. 6.13,6):
где— коэффициент размагничивания постоянного магнита.
Точка пересечения прямой „ и предельного статического цикла гистерезиса материала В (Н) определяет индукцию в магните В = Вн, а следовательно, и индукцию в воздушном зазоре (6.10).
Если в воздушный зазор медленно вводить ферромагнитный замыкатель с малым магнитным сопротивлением, то значение индукции в магнитопроводе будет увеличиваться по частному гистерезисному циклу, показанному на рис. 6.13,6 пунктиром. При многократном магнитном замыкании и размыкании воздушного зазора изменение индукции магнита происходит по некоторому установившемуся частному циклу.
Для получения больших значений индукции в воздушном зазоре необходимо изготавливать постоянный магнит из магнитно-твердых материалов, т. е. с большим значением коэрцитивной силы Яс.
6.6, Электромагнитные устройства постоянного тока
Принцип работы многих электромагнитных устройств постоянного тока, например электроизмерительных приборов, электромеханических реле, электромагнитов, основан на электромеханическом действии магнитного поля. Во всех этих устройствах для.расчета сил, действующих на различные части магнитопроводов. часто -требуется выразить силу через изменение энергии магнитного поля.
В качестве примера рассмотрим определение силы в системе, состоящей из двух катушек индуктивности; неподвижной с числом ВИТКОВ К>1 И ПОДВИЖНОЙ С ЧИСЛОМ ВИТКОВ а>г, подключенных к источникам постоянного тока ^1 и Уа (рис. 6.14).
Предположим, что под действием силы притяжения / катушка % перемешается за
время /11 вдоль горизонтальной оси х на расстояние <Их. За время 41 от двух источников постоянного тока в рассматриваемую систему поступит энергия
где р\ и р2 — мгновенные значения мощности источников; щ. и и2 — напряжения между выводами катушек.
Будем для упрощения расчетов считать, что потерями в проводах катушек можно пренебречь. В этом случае энергия, полученная от источников тока, расходуется на механическую работу и на изменение энергии магнитного поля системы:
Напряжения «, и щ между выводами катушек возникают вследствие измене-, ния полных по то кос цеп лен и и в каждой из них {см. § 2,22):
В этом уравнении величина в скобках по (2.80) равна удвоенной энергия магнитного поля системы 21РЫ, откуда Ох. Следовательно, электромеханическая сила, действие которой вызывает перемещение катушки а>}, может быть найдена через' соответствующее этому перемещению изменение энергии магнитного поля:
Производная положительна, следовательно, электромеханическая сила ! стремятся переместить подвижную катушку так, чтобы энергия магнитного поля системы увеличивалась.
Для некоторых устройств можно считать, что при малых перемещениях подвижного элемента системы потокосцепления практически не изменяются, т. е. в (6. 15)
В таком случае система не получает энергии от источников и, следовательно,
т. е.1 перемещение подвижного элемента по направлению действия силы происходит за счет уменьшения энергии магнитного поля, например, в результате уменьшения объема, занимаемого магнитным полем при сохранении его интенсивности.
Применим условие (6.17) к конкретному случаю— ориентировочному расчету подъемной силы электромагнита, в котором магнитное поле возбуждается постоянным током катушки (рис. 6.15).
Прежде чем изложить расчет, сделаем небольшое отступление. Вспомним доказан Рис. 6.15.ное в курсе физики положение о том, что магнитное поле постоянного тока в ферромагнитной среде с линейными свойствами цг = сопз! или в среде без ферромаг-нитиков
называемую удельной энергией магнитного поля. Справедливость (6.18) можно по-казать на частном примере, воспользовавшись (2.5) для катушки с магннтопроводом в виде тонкостенного тора с площадью поперечного сечения 5 и длиной средней магнитной лилии I из ферромагнитного материала с линейными свойствами, т. е. при
Продолжим теперь расчет подъемной силы электромагнита. Если считать, что индукция В магнитного поля в воздушном зазоре между сердечником и якорем электромагнита не изменяется при перемещении якоря на расстояние дат, то и удельная энергия магнитного поля в зазоре остается одной и той же. Следовательно. при перемещении якоря на расстояние А* изменение энергии магнитного поля
Так как было принято, что индукция магнитного поля при перемещении якоря не изменяется, то на основании (6.15) получим;
По этой формуле можно ориентировочно рассчитать подъемную силу электромагнита любого типа, в котором магнитное поле возбуждается постоянным током катушки. Но при точном расчете необходимо учитывать особенности каждой из конструкций.
В общем случае энергия магнитного поля системы зависит не только от взаимнного расположения ее частей. Поэтому при определении сил, возникающих в магнитном поле, следует пользоваться понятием частной производной от эневгии магнитного поля по координате перемещения подвижной части, как это сделано в дальнейшем.
ГЛАВА СЕДЬМАЯ
КАТУШКА С МАГНИТОПРОВОДОМ В ЦЕПИ ПЕРЕМЕННОГО ТОКА
