9. Эквивалентные схемы электрод-биообъект. Импеданс Варбурга.

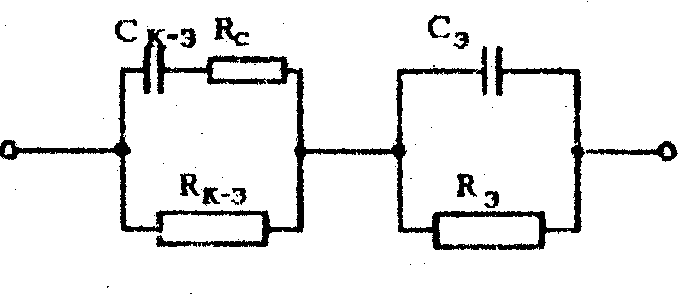

Рисунок 1.3 – Эквивалентная схема кожно – электродного контакта
Рисунок 1.4 – Эквивалентная схема контакта кожа – металлический электрод.
Каждую поверхность раздела кожно- электродного контакта можно представить на электрической эквивалентной схеме сложной электрической цепью, содержащей сопротивления и емкости. Такую цепь можно пересчитать в простую параллельную RC-цепь и получить эквивалентные параметры Rк-э, и Ск-э. Эти параметры зависят от частоты тока. Упрощенная эквивалентная электрическая схема кожно- электродного контакта приведена на рисунке 1.3. В неё включены уже указанные величины Rк-э, и Ск-э, а также сопротивление потерь Rc емкостной составляющей, эквивалентные параметры самого электрода Zэ и эквивалентное сопротивление подкожных тканей Rпк. Параметр Zэ (Rэ и Сэ) определяется конструкцией и материалом электродов.
Ткани тела являются проводником второго рода, импеданс которого содержит активную и реактивную составляющие. Емкость тканей создается мембранами образующих ткани клеток и многочисленными поверхностями, разделяющими отдельные органы и структуры тела. Реактивная составляющая тока, протекающего по подкожным тканям, по крайней мере, на порядок меньше активной составляющей, и ею можно пренебречь. Емкость тканей кожи достигает 0,1 мкФ/см2, и ее необходимо учитывать,
Электрические свойства контакта "электрод-кожа" определяются в основном поляризационными свойствами поверхностей раздела с разными типами проводимостей - перехода "ткани тела-электролит" и переход "электролит-электрод". На практике даже при максимальных амплитудах регистрируемых биоэлектрических сигналов кожно-электродный импеданс можно считать линейным.
Поверхности разделов характеризует также равновесная разность потенциалов Е0, возникающая на переходе при отсутствии тока, которая определяется природой контактирующих сред. В зависимости от материала электрода, свойств электролита, температуры, способа обработки кожи значение ес, изменяется в пределах 0,1- 50 мВ. Поляризация электродов может сильно искажать форму регистрируемого сигнала, поэтому она крайне нежелательна. При регистрации биопотенциалов величина Е0 должна оставаться постоянной, поэтому для некоторых типов электродов необходимо применение специальных мер для стабилизации значения Е0. Разработаны и неполяризующиеся электроды.
Эквивалентные схемы могут выглядеть и иначе, например, для емкостных и резистивно-емкостных электродов.
Рисунок 1.8 – Эквивалентная схема контакта кожа – емкостной электрод
Рисунок 1.9 – Эквивалентная схема контакта кожа – резистивно – емкостной электрод.
Диффузия реагирующих частиц к электроду и отвод продуктов р-ции от электрода в р-р моделируют т. наз. диффузионным импедансом, или импедансом Варбурга W - электрич. цепью со сдвигом фаз между током и напряжением в 45°. Если с0 – концентрация электрохимически активного в-ва в р-ре, D - коэф. диффузии, а площадь электрода равна единице, то
