59. Газовые датчики.
Обнаружение различных газов в помещениях или в составе выхлопных газов осуществляется с помощью газовых датчиков. В присутствии определенных газов (например, СО2, СО, 02, или Н2) они вырабатывают электрические сигналы, которые более или менее специфичны для различных веществ. Кроме этих простых и надежных газовых детекторов для более ответственных применений существуют еще оптические фотометры, превосходящие газовые детекторы по селективности и точности.
Для простых применений, когда можно обойтись умеренной точностью и селективностью, применяют следующие устройства:
термокондуктометрические ячейки (СО2, SО2,SF6), термохимические (каталитические) ячейки (СО, взрывоопасные и горючие газы), полупроводниковые датчики (спирты, H2S, углеводороды, токсичные газы), топливные ячейки (кислород).
Термокондуктометрические ячейки.Эти датчики пригодны для обнаружения Н2, СО2, S02, а также горючих и взрывоопасных газов. Исследуемая проба газа диффундирует в измерительную камеру, в которой имеется платиновая или никелевая проволочная спираль, нагретая до темпе натуры примерно на 40С выше окружающей. Если состав газовой пробы изменится, то изменится также теплоотвод от нагретой спирали к стенкам ячейки. В случае диоксида углерода (СО2) при этом происходит повышение температуры спирали, так как теплопроводность СО2 незначительна. В случае натекания в ячейку водорода (Н2) спираль охладится вследствие его высокой теплопроводности. Охлаждение или нагрев спирали ведет к изменению ее сопротивления, которое сопоставляется в измерительном мосте со вторым эталонным сопротивлением, расположенным в сравнительной камере. Сигнал датчика определяется изменением теплопроводности газовой смеси, а поскольку одинаковый: тепловой эффект может быть обусловлен смешением разных газов, но в соответственно разных количествах, применение датчика ограничено только анализом бинарных смесей заранее известных газов. Для анализа смесей из трех и более газов данный способ непригоден.
Топливная ячейка Для оценки натекания воздуха по содержащемуся в нем кислороду (20 об. %) применяют датчики с топливной (электрохимической) ячейкой. В такой ячейке обладающий большой поверхностью электропроводящий материал расположен между электролитом и атмосферным воздухом. В присутствии кислорода происходит окисление активной поверхности этого материала с выделением тепла, в результате чего возникает ощутимый электрический сигнал, который может быть измерен. В результате химической реакции с кислородом в измерительной ячейке между катодом и анодом возникает измерительное напряжение, возрастающее пропорционально содержанию кислорода в окружающей атмосфере. Реакция протекает очень быстро, поэтому сразу же определяется содержание кислорода в данный текущий момент. Температурная компенсация, осуществляемая внутри измерительной ячейки, стабилизирует выходной сигнал по отношению к температуре. При определении содержания кислорода в помещении типичный диапазон измерений соответствует 0...21 %.

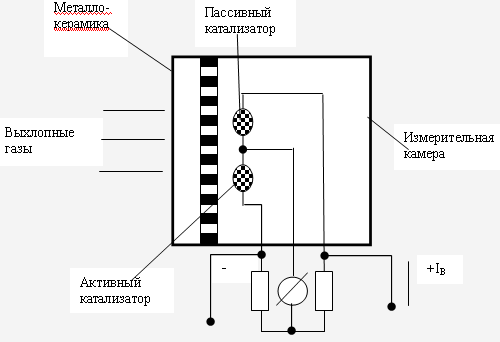

Термохимическая (каталитическая) ячейка. Термохимическая ячейка обеспечивает часто необходимую потребность в измерении содержания горючих газов - особенно монооксида углерода (СО) - в окружающем воздухе или в автомобильных выхлопных газах.Термохимическая ячейка имеет две измерительные платиновые спирали, включенные в измерительный мост, содержащий еще два постоянных, сопротивления.
Если одну из спиралей покрыть слоем активного катализатора, а вторую - слоем пассивного катализатора, то находящийся в атмосфере монооксид углерода (СО) будет реагировать с кислородом воздуха на активном катализаторе, образуя диоксид углерода (СО2). Выделяющаяся в результате этой реакции тепловая энергия вызывает повышение сопротивления активной спирали, а в итоге заметный разбаланс моста. С помощью .такого датчика можно обнаруживать весьма незначительные концентрации СО порядка 10-4 %. В атмосфере помещения минимальный возможный уровень измерения составляет 210-2 % СО. В принципе, кроме СО, с помощью этой ячейки могут быть обнаружены все горючие газы. Соответствующим подбором катализатора и температуры проволоки можно достигнуть определенной избирательности.
Полупроводниковые датчики.
В самых простых и дешевых газовых датчиках используется изменение электрического сопротивления некоторых полупроводниковых материалов, возникающее вследствие адсорбции газа. Он состоит из керамической основы, способной выдерживать нагрев до 100…500С. На этой керамической основе находятся два электрода, между которыми наносится полупроводящий оксид металла. Если газ проходит над этим активированным слоем оксида металла, то проводимость последнего изменяется. С помощью мостовой схемы это изменение проводимости преобразуется в изменение напряжения. Важнейшим материалом чувствительного элемента является диоксид олова SnO2 с различными легирующими добавками. Подбором легирующей добавки и рабочей температуры можно достигнуть определенного повышения избирательности.
