29. Измерительные цепи емкостных преобразователей с выходом на постоянном токе.
Емкости большинства преобразователей составляют 10-100 пФ, и поэтому даже при относительно высоких частотах напряжения питания (105-107 Гц) их выходные сопротивления велики и равны XC=1/(ω·C)=103÷107Ом. Выходные мощности емкостных преобразователей малы, и в измерительных цепях необходимо применение усилителей. Допустимые значения напряжения питания емкостных преобразователей достаточно велики, и напряжение питания, как правило, ограничивается не возможностями преобразователя, а условиями реализации измерительной цепи.
Основной трудностью построения измерительных цепей с емкостными преобразователями является защита их от наводок. Для этих целей, как сами преобразователи, так и все соединительные линии тщательно экранируются. Однако экранированный провод имеет емкость Сжэ между жилой и экраном (С 50 пФ/м), которая при неудачном выборе точки присоединения экрана может оказаться включенной параллельно емкости преобразователя. При этом падает чувствительность преобразователя, так как относительное изменение емкости уменьшается на величину χ=ΔС0/С0- ΔС0/(С0+Сэкв), и появляется погрешность, вызываемая нестабильностью емкости Сж.э, т.к. любые изменения этой емкости воспринимаются как изменение рабочей емкости С0. Поэтому при построении измерительной цепи с емкостными преобразователями в первую очередь обращается внимание на включение так называемых паразитных емкостей.
Кроме этого, следует обращать внимание на линейность зависимости выходного параметра измерительной цепи от измеряемой величины, имея в виду, что емкостные преобразователи являются преобразователями высокоомными, а измеряемая величина может быть связана линейной зависимостью как с сопротивлением преобразователя (при изменении зазора ), так и с его проводимостью (при изменении площади S или диэлектрической проницаемости ).
Для работы с емкостными преобразователями применяют измерительные цепи, в основу которых положены различные структуры-делители напряжения, измерительные мосты, емкостно-диодные цепи, резонансные контуры.Очень часто в состав современных измерительных цепей включают также операционные усилители (ОУ).

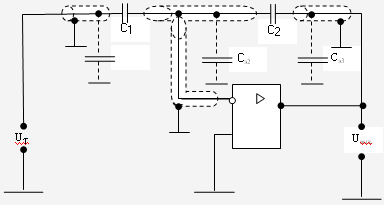

Схема цепи с ОУ, построенная по принципу делителя напряжения. В данном случае Uвых = UτC1/C2. С помощью такой схемы удобно преобразовывать в напряжение изменение зазора между обкладками конденсатора С2(Uвых=Uτ·[C1·2/0·S2]) или изменение площади конденсатора С1(Uвых = Uτ·[0·S1/1·C2]). В обоих случаях зависимость выходного напряжения от измеряемой величины будет линейной. В схеме емкости экранированных проводов Сэ1, Сэ2, Сэ3 практически не влияют на работу измерительного устройства. Это объясняется тем, что емкости Сэ1 и Сэ3 включены параллельно источнику сигнала Uτ и ОУ, имеющим низкие выходные сопротивления. Емкость же Сэ2 включена параллельно входам ОУ, и напряжение на ней близко к нулю.
Дифференциальные емкостные преобразователи включаются преимущественно в мостовые измерительные цепи. Выходной сигнал в цепи (рис а) подан на вход повторителя напряжения, выполненного на ОУ. Если принять, что напряжение на каждой половине вторичной обмотки трансформатора равно Uτ, то выходное напряжение равно Uвых=Uτ (C1–C2)/(С1+С2).
Емкости Сэ2 и Сэ2 экранированных проводов, соединяющих датчик с трансформатором, включены параллельно полуобмоткам трансформаторов и роли не играют. Для уменьшения влияния емкости экранированного провода, соединяющего датчик с усилителем, применяется схема эквипотенциальной защиты. Для этой цели используется провод с двойным экраном. Наружный экран присоединяется к земле, а внутренний - к выходу повторителя напряжения. Ток с центрального проводника на внутренний экран отсутствует, так как равны между собой напряжения в точках а и б относительно земли. Ток между внутренним и внешним экраном не сказывается на работе устройства, поскольку нагружает низкоомный выход повторителя напряжения.
Необходимость в двух экранах отпадает при подсоединии выхода моста к инвертирующему входу ОУ (рис б). Поскольку потенциал на этом входе усилителя весьма близок к нулю, то ток между проводом, присоединенным к этому входу, и окружающим его экраном будет практически равен нулю. Для цепи (рис б) верно соотношение Uвых=Uτ (C1–C2)/C3.
На рис в, в показана модификация мостовой цепи при емкостном токосъеме с подвижной пластины. Обозначим емкости между неподвижными и подвижной пластинами индексом, соответствующим номеру неподвижной пластины. В плечо моста входят емкости С1+С5 и С2+С6. Через емкость С3+С4 подключена вершина измерительной диагонали моста к выходу ОУ. В результате выходное напряжение Uвых определится формулой Uвых=Ut[((C1+C5)-(C2+C6))/(C1+C2+C3+C4+C5+C6)]·[(C1+C5)/Coc]. При перемещении пластины в направлении, указанном стрелкой, емкость С1+С5 увеличивается, емкость С2+С6 уменьшается, а емкость токосъема С3+С4 остается почти неизменной, т.к. емкость C3 увеличивается, а емкость С4 уменьшается.
В схеме, приведенной на рис г, показано, как с помощью охранных электродов улучшить характеристики емкостных преобразователей. Здесь емкостные преобразователи образованы пластинами 1,4 и 2,6. Пластины же 3,5,7 служат охранными электродами. Поскольку пластины 4 и 6 присоединены к инвертирующему входу ОУ, то напряжение на них весьма близко к нулю. Поэтому поле между пластинами 1 и 3, 4, 5, а также между пластинами 2 и 5, 6, 7 будет практически однородным.
Общим недостатком схем, приведенных на рис, является то, что они могут быть рекомендованы только для датчиков, у которых все пластины изолированы от корпуса, что иногда бывает трудно реализовать конструктивно. При заземлении одной из пластин (обычно общей подвижной пластины) желательно элементы измерительной цепи располагать в одном корпусе с датчиком, например так, как показано на рис.а
Тогда провода, идущие к вершинам а и б, могут быть без экранов, а емкость Сжэ провода, подходящего к вершине в, подключается параллельно источнику питания. В аналогичной цепи (рис б) использован недифференциальный усилитель, что стало возможным благодаря предварительному выпрямлению с разными знаками переменных напряжений, присутствующих на вершинах выходной диагонали моста.
На рис. представлена емкостно-диодная измерительная цепь дифференциального датчика с заземленной пластиной. Емкости датчика С1 и С2 подсоединены к источнику переменного напряжения с помощью четырех диодов и двух дополнительных конденсаторов С3. В каждом полупериоде переменного напряжения открывается соответствующая пара диодов (D1, D4 или D2, D3). При этом каждый из конденсаторов С3 соединяется последовательно то с емкостью С1, то с емкостью С2. При неравенстве емкостей С1 и С2 токи через конденсаторы С3, текущие в положительном и отрицательном направлениях, будут неравны между собой. Вследствие этого на конденсаторах С3 появится постоянное напряжение, которое и является выходным. Значения Uвых определится соотношением Uвых2·Uτ [(C1-C2)/(С1+С2+2·1·С2/С3)].
Нестабильность выходного напряжения определяется неидентичностью падения напряжения на диодах, поэтому диоды должны тщательно подбираться. Чтобы избежать шунтирования емкостей датчика паразитными емкостями, диодная сборка помещается в корпусе датчика. Неравенство паразитных емкостей проводов, подходящих к точкам а и б, приводит к изменению переменной составляющей напряжения на выходе; на постоянную составляющую напряжения эти емкости не влияют.
Возможный вариант цепи, предназначенный для телеизмерений, показан, на рис б. Здесь по одному коаксиальному кабелю передается переменное напряжение Uτ от источника на датчик и постоянное напряжение Uвых - с датчика. Внутри датчика монтируются четыре диода, конденсатор C3 и резистор R1. Показанные на схеме значения параметров элементов рассчитаны на частоту питающего напряжения, примерно равную 1 МГц.
На рис приведена измерительная цепь с резонансными контурами. Цепь питается от источников со стабильной частотой0. При изменении емкости С преобразователя сопротивление контура изменяется по резонансной кривой и при достигает максимума. На склонах резонансной кривой может быть выбран участок, более или менее приближающийся к линейному. Пренебрегая сопротивлением R2 по сравнению с сопротивлениями L и R1 и полагая , , и , напряжение на контуре можно выразить соотношением:.
