§6.14. Спутниковые аварийные радиобуи
При необходимости покинуть гибнущее судно в море выбрасываются герметичные радиобуи ( рис. 6.20 ).
В стационарном положении они находятся на крыльях мостика ( рис. 6.20, справа ).
Рис. 6.20. Спутниковый аварийный радиобуй-указатель координат судна:
1 – антенна; 2 - защитный съемный кожух для доступа к кнопкам управления и те-
стирования; 3 - установочный кронштейн; 4 - гидростатическое разобщающее устройство; 5 - плавучая часть; 6 - контейнер с батареями питания; 7 – расположение радиобуя на мостике
По требованиям SOLAS-74, исправность АРБ проверяют 1 раз в месяц в порядке,
установленном инструкцией фирмы-изготовителя.
При бедствии буй сбрасывается в воду и начинает передавать радиосигналы бедст-
вия, которые принимаются спутниковой системой поиска судов, терпящих бедствие КОСПАС-САРСАТ ( см. выше рис. 6.12 «Общая схема ГМССБ» ).
§6.15. Переносные укв-радиостанции
Судовые переносные УКВ-радиостанции подобны бытовым мобильным телефо-
нам. По принципу действия они представляют собой приемо-передатчики и используются для радиотелефонной связи с другими судами и берегом.
Их радиус действия ограничен ( в зависимости от типа – 4 - 12 миль ).
Иногда такие устройства называют «токи-воки» ( от англ. talk – говорить, walk – ходить, т.е. разговаривать на ходу ).
Приемо-передатчики крепятся в подпружиненном гнезде на переборке на навига-
ционном мостике.
Постоянно включен вызывной ( дежурный ) канал №16. При получении вызова
( голосом ) с другого судна или с берега вахтенный помощник подтверждает получение вызова, после чего оба абонента по взаимной договоренности переходят на другой канал и продолжают разговор.
Переход на другой канал нужен для того, чтобы не занимать вызывной канал №16.
При этом нельзя занимать канал №13, потому что в системе ГМССБ он является вызывным и используется исключительно с целью обеспечения безопасного движения судов.
Каждый приемо-передатчик снабжен подзарядным устройством, которое можно подключать к приемо-передатчику при помощи гнезда на его корпусе.
ч

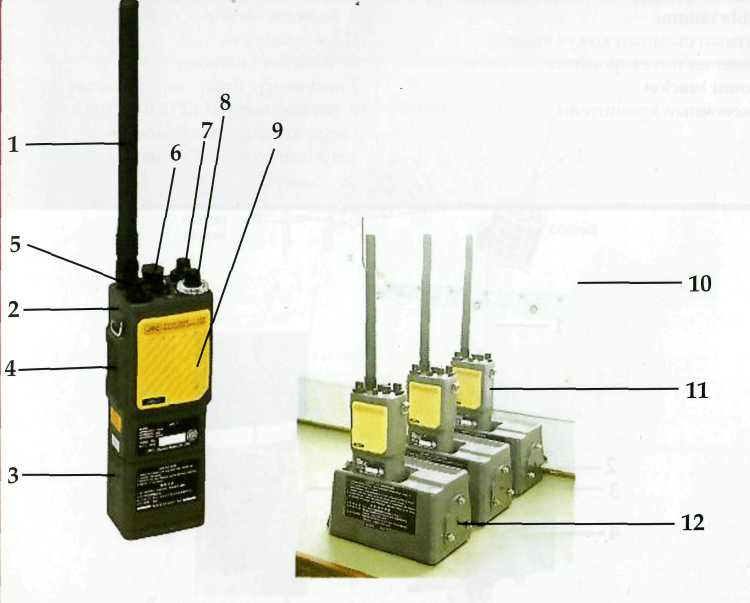

Рис. 6.21. Переносной УКВ приемо-передатчик ( портативная радиостан-
ция):
1 – антенна; 2 – приемопередатчик; 3 - съемный блок аккумуляторной батареи;
4- кнопка включения передачи; 5 – выключатель – регулятор громкости « Питание Вкл/
/Выкл/Громкость» 6 - гнездо подключения телефонной гарнитуры ( наушников, чтобы раз
говор не мешал вахте на мостике ); 7 - переключатель частоты тона; 8 – переключатель ка
налов связи; 9 - громкоговоритель ( динамик ) и микрофон; 10 - расположение приемо-передатчиков на мостике; 11 – приемопередатчики; 12 - зарядное устройство
§6.16. Системы командной внутрисудовой связи
На каждом судне используются системы командной внутрисудовой связи.
Внутрисудовая связь предназначена для обмена информацией на расстоянии из раз
личных помещений судна.
Передаваемой информацией могут быть различные сообщения, устные или пись-
менные, сведения о состоянии и режимах работы каких-либо объектов, а также команды и распоряжения.
На рис. 6.22. изображена обобщенная схема системы командной внутрисудовой свя
зи и её отдельные элементы.
Рис. 6.22. Системы командной внутрисудовой связи:
1 – основной коммутатор ( встроен непосредственно в пульт управления на навига-
ционном мостике; 2 – дублирующий пост управления ( на переборке навигационного мо-
стика ); 3 – безбатарейный телефон на левом крыле мостика; 4 - телефонная трубка; 5 –
безбатарейный телефон на правом крыле мостика; 6 - соединительный кабель; 7 – электро
питание 24 В постоянного тока; 8 – устройства связи в жилых помещениях ( с динамиками ); 9 – громкоговоритель( динамик ); 10 – местный пост связи ( на полубаке рядом с якор-
но-швартовным устройством ); 11 - местный пост связи ( подруливающее устройство );
12 – наушники; 13 – сигнальная лампочка красного цвета; 14 - блок реле; 15 – пост парной связи между машинным и румпельным отделениями; 16 – местный пост связи на палубе ( в помещении тальманской ); 17 - местный пост связи в мастерской ( токарной ); 18 – рас-
пределительная ко
8 - стерской ( токарном отделении ); ); 11 - мостика ); 3 - зда на корпусе №16.
переходят на другой
канал
В судовых помещениях с повышенным уровнем шумов ( МО и др. ) визуальная сиг
нализация ( лампочки ) обязательно дублируется акустической ( звонки, ревуны, трещотки и др. ).
