§6.11. Cистема автоматического определения параметров судна lrit
С 1 января 2009 г. все суда оборудуются автоматически действующей системой LRIT ( Long Range Identification and Tracking System ), с помощью которой судовладелец
( на берегу ) в любой момент без ведома экипажа может запросить и получить координаты судна, а также его курс и скорость. Иначе говоря, эта система по отношению к судну – своеобразный шпион.
Система LRIT согласована с системой GPS ( Global Positioning System – всемирной системой определения координат объекта, например, судна, на поверхности Земного ша-
ра).
Глава II. Технические средства спасения людей на море
Основные сведения
В мире ежегодно тонут около 150 морских судов.
В сфере морского судоходства проблема спасения людей на море всегда была пер-
вой среди остальных.
Развитие электронных средств связи позволило в конце 70-х годов ХХ века вплот-
ную подойти к решению этой проблемы.
В 1979 г. Международная конференция по поиску и спасанию на море, созванная при содействии ИМО, предложила разработать глобальную морскую систему для оказа-
ния помощи при бедствии и для обеспечения безопасности (ГМССБ - GMDSS), включая необходимые средства связи.
В настоящее время эта система успешно используется на судах и спасла жизни ты-
сячам моряков.
§6.12. Глобальная морская система связи при бедствии gmdss
Глобальная ( всемирная ) морская система связи при бедствии ( ГМССБ, GMDSS - Global Maritime Distress and Safety System ).
В состав ГМССБ входят следующие системы ( подсистемы ):
1. система КОСПАС-САРСАТ (COSPAS-SARSAT), которая предназначена для определения географических координат и государственной принадлежности терпящих бедствие судов, самолетов и других подвижных объектов.
Включает в себя 4-х станции приема и обработки спутниковой информации (СПОИ) и Международный координационно-вычислительный центр (МКВЦ).
2. система глобальной спутниковой связи ИНМАРСАТ (INMARSAT) – для переда
чи сигналов бедствия по своим каналам, а также передачи циркулярных оповещений су-
дам о навигационной обстановке;
3. система НАВТЕКС (NAVTEX) - для передачи мореплавателям, находящимся в прибрежных районах, навигационной и метеорологической информации по безопасности на английском языке.
Более подробная информация об этих системах приведена ниже.
Кроме того, в состав ГМССБ входят и другие системы и устройства ( рис. 6.12 ).
Рис.6.12. Общая схема ГМССБ:
1. ИНМАРСАТ - международная морская спутниковая система; 2 - КОСПАС- САР-
САТ ( КОСПАС - космическая система поиска терпяших бедствие судов, САРСАТ - : спут
никовая система поиска и спасания терпящих бедствие судов); 3 – международный коорди
национно-вычислительный центр (МКВЦ); 4 - береговая спутниковая станция; 5 – нацио-
нальные/ международные сети радиосвязи; 6 - береговая радиостанция коротко-, средне- и ультракоротковолновых диапазонов ( KB, CB, УКВ ); 7 – центр сбора и обработки инфор-
мация по безопасности в море ( навигационные предупреждения, информация по поиску и спасанию и т.п.); 8. информация с судна, медицинская консультация; 9. службы поиска и спасания; 10 - поисково-спасательный радиолокационный буй-автоответчик; 11 – спутни-
ковый спасательный аварийный радиобуй (АРБ); 12 – судно.
Спутниковая система поиска судов, терпящих бедствие КОСПАС-САРСАТ
Система КОСПАС-САРСАТ предназначена для определения координат и государ
ственной принадлежности терпящих бедствие судов.
Включает в себя 4 станции приема и обработки спутниковой информации, а также международный координационно-вычислительный центр.
состоит из двух систем:
Система КОСПАС-САРСАТ является составной частью ГМССБ.
Принципиальная схема системы КОСПАС-САРСАТ изображена на рис. 6.13.
Рис. 6.13. Принципиальная схема системы КОСПАС-САРСАТ:
1 - спутниковая станция системы КОСПАС; 2 – спутниковые станции систем КОСПАС и САРСАТ; 3 – судовой спутниковый аварийный радиобуй; 4 - самолет, потер-
певший бедствие; 5 - персональный спутниковый аварийный радиобуй; 6 – вертолет;
7 - локальная наземная станция; 8 - центр управления полетом; 9 - спасательный коорди-
национный центр; 10 - аварийный спутниковый радиопередатчик места бедствия; 11 -
поисково-спасательное судно; 12 - судно, потерпевшее бедствие; 13 - спутниковая станция системы SARSAT
Спутниковая система телексной связи ИНМАРСАТ
Система ИНМАРСАТ предназначена для обеспечения на коммерческой основе связи с объектами в море, на земле и в воздухе.
В состав ИНМАРСАТ входят 4 искусственных спутника Земли, вращающихся на геостационарных орбитах на высоте 37 500 км. Эти спутники перекрывают всю поверх-
ность земного шара и тем самым обеспечивают необходимый уровень безопасности море
плавания и спасения людей на море.
Система ИНМАРСАТ является составной частью системы ГМССБ.
На рис. 6.14 изображены районы перекрытия поверхности земного шара спутника-
ми системы ИНМАРСАТ
Рис. 6.14. Районы перекрытия поверхности земного шара спутниками системы ИНМАРСАТ:
1 - геостационарный спутник покрытия западной части Атлантического океана;
2 – то же, восточной части Атлантического океана; 3 – то же, Индийского океана; 4 – то же, Тихого океана; 5, 10 - границы покрытия спутниками земной поверхности; 6 - зона пересечения районов покрытия спутниками; 11 – Земля; 12 - геостационарная орбита;
13 - расстояние между поверхностью земли и геостационарной орбитой 35 700 км
Принципиальная схема системы ИНМАРСАТ изображена на рис. 6.15.
Рис. 6.15. Принципиальная схема системы ИНМАРСАТ:
1 – спутник системы ИНМАРСАТ; 2 – плавучая буровая вышка; 3 – грузовой поезд большой грузоподъемности; 4 – судно на подводных крыльях; 5 – авианосец; 6 – человек;
7- самолет; 8 – наземная береговая спутниковая станция; 9 – национальные и международ
ные информационные сети; 10 – приемо-передающие телеграфные аппараты ( телетайп,
телекс ); 11 – устройства приема-передачи информации с разными скоростями ( низкая, средняя, высокая ); 12 – фототелеграфные ( факсимильные ) аппараты; 13 - телефон
Судовая станция телексной спутниковой связи ИНМАРСАТ изображена на
рис. 6.16.

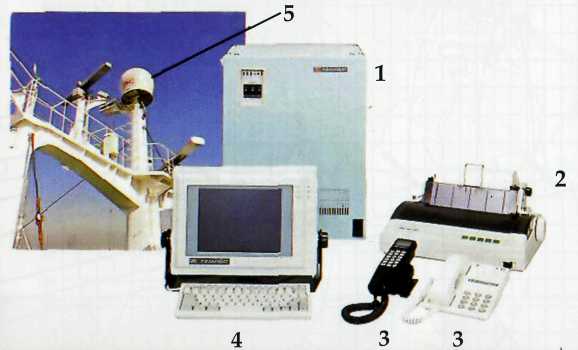

Рис. 6.16. Судовая станция спутниковой и телексной связи ИНМАРСАТ:
1 – основной прибор ( приемопередатчик ); 2 – принтер; 3 – телефон; 4 – устройст-
во переработки информации; 5 – антенна в защитном кожухе
Спутниковая система передачи навигационной и метеорологической инфор-
мации НАВТЕКС ( NAVTEX )
Система НАВТЕКС предназначена для автоматической передачи мореплавателям, находящимся в прибрежных районах, навигационной, метеорологической и срочной ин-
формации в режиме узкополосного буквопечатания.
Эта система является составной частью Всемирной службы навигационных преду-
преждений NAVAREA ( NAVAL AREA – навигационная зона ) и обслуживает прибреж-
ные районы ( с дальностью удаления от берега не более 400 миль ).
Система НАВТЕКС включает в себя 16 станций НАВТЕКС с указанным радиусом действия - 400 миль. Станции устанавливают вдоль береговой черты в географических районах земного шара, где проходит судоходство.
Например, на побережьи Испании установлено несколько таких станций , на рассто
янии 300-400 миль друг от друга ( с перекрытием ).
На судах информацию НАВТЕКС принимают приемники НАВТЕКС, работающие в автоматическом режиме на частоте 518 кГц ( напомним, что частота 500 Кгц ранее ис-
пользовалась для подачи сигналов бедствия на море SOS ( Save Our Souls – спасите наши души ).
Эти приемники выполняют такие основные функции:
1. выбор передающих радиостанций;
2. подавление печати сообщений некоторых видов;
3. распечатку только тех сообщений, которые ранее не принимались.
