11.8. Статические и динамические характеристики и параметры автоматических регуляторов уровня
Помимо обычных для любых устройств связи и звукового вещания параметров – частотного диапазона, неравномерности АЧХ, коэффициента гармоник, отношения С/П (или защищенности от помех) – свойства АРУ определяются специфическими характеристиками и параметрами – статическими для установившегося режима и динамическими для переходного.

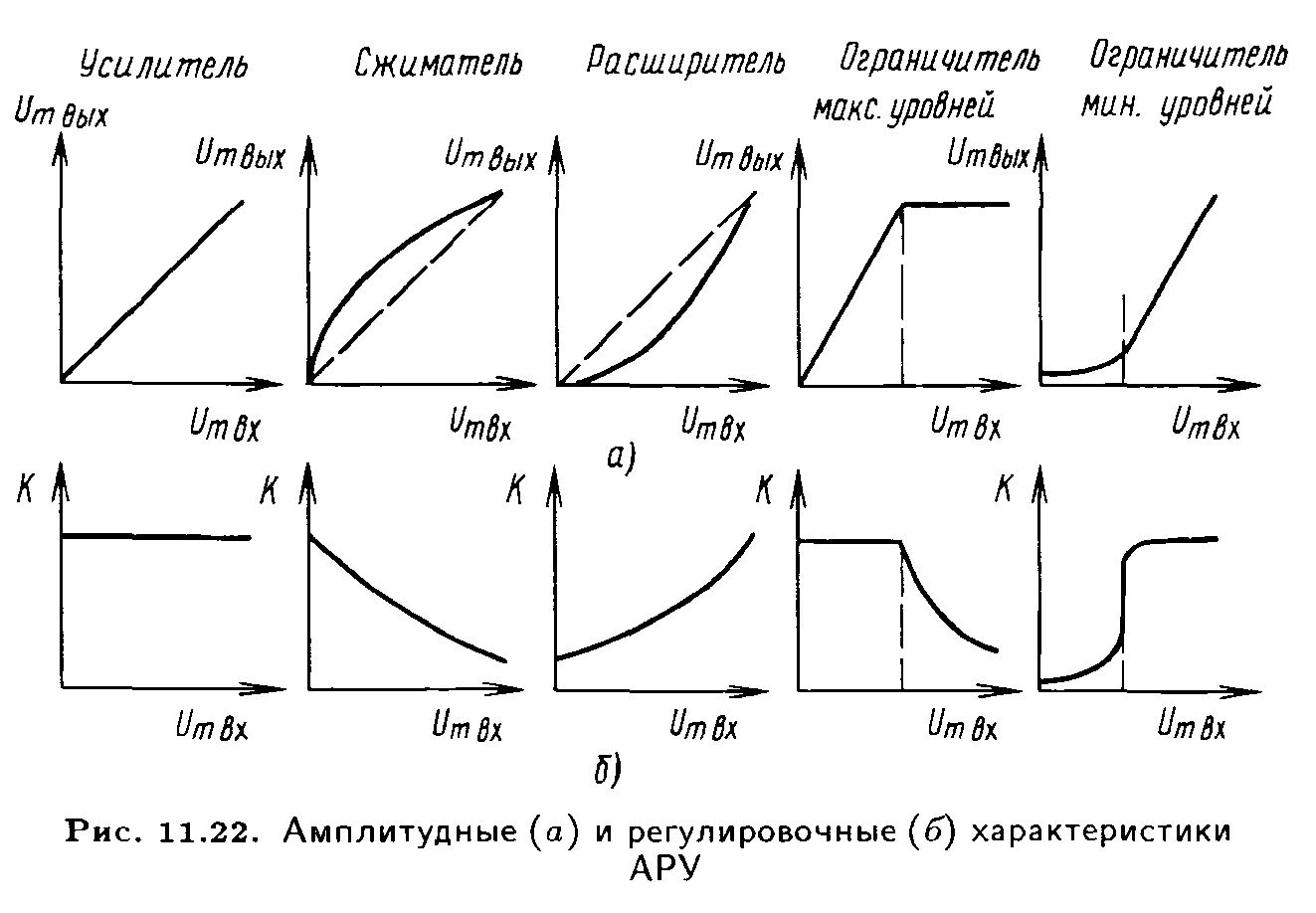

В статическом режиме свойства АРУ определяются амплитудными и регулировочными характеристиками (рис. 11.22). Первые показывают зависимость амплитуды выходного напряжения от амплитуды входного напряжения (для несинусоидальных напряжений – связь огибающих сигнала на выходе и входе), вторые – зависимость коэффициента передачи К от амплитуды входного напряжения (для несинусоидальных напряжений – от значения огибающей входного напряжения).
Следует отметить, что амплитудные и регулировочные характеристики расширителя D и ограничителя минимальных уровней (шумоподавителя) схожи. Их коэффициенты передачи в паузах и при небольших входных напряжениях сигнала малы. Это и обеспечивает эффект шумоподавления в паузах. Показанная для сравнения идеализированная амплитудная характеристика усилителя имеет вид наклонной прямой, а характеристика коэффициента передачи горизонтальна, поскольку значение коэффициента не зависит от входного напряжения.
К
статическим параметрам относятся:
коэффициент сжатия (расширения)
для сжимателя и расширителя; диапазон
ограничения
q
и
диапазон сжатия р
ЗС для ограничителя максимальных
уровней. К динамическим характеристикам
и параметрам АРУ относятся: переходная
характеристика; время установления tу
и
время восстановления tв.
В
общем виде коэффициент сжатия (расширения)
=
duвых/duвх
или,
выражая изменения амплитуды сигнала в
логарифмической форме через уровни,
=
Nвых/Nвх.
Положим, что амплитудные характеристики
сжимателя и расширителя аппроксимируются
показательными функциями, что близко
к действительности:
Uвых
=
,
г
де
k
–
коэффициент пропорциональности;
–
коэффициент сжатия (расширения) D,
который показывает, во сколько раз АРУ
изменяет D
сигнала
при регулировании. Чтобы доказать это,
запишем приведенное выражение дважды
–
для максимальных и минимальных напряжений
сигнала, разделим первое на второе и
прологарифмируем левую и правую
части полученного равенства:
Выражение, стоящее слева от знака равенства, представляет собой величину D сигнала на выходе АРУ, а справа – то же, но для сигнала на входе АРУ. Итак,
Для
сжимателя
<
1.
Для расширителя
> 1
Например, в МКЗВ для уменьшения влияния
помех применяют систему "сжиматель-расширитель"
(компандерную систему), в которой
используют АРУ с сопряженными
(комплементарными) амплитудными
характеристиками
сж
= 0,5;
расш
= 2;
сж
расш
= 1,
и динамический диапазон на выходе
системы равен входному. Для усилителя
=1-
При равенстве выходного и входного
номинальных напряжений зависимость
Uвых
=
представленная в логарифмическом
масштабе, выражается прямыми линиями

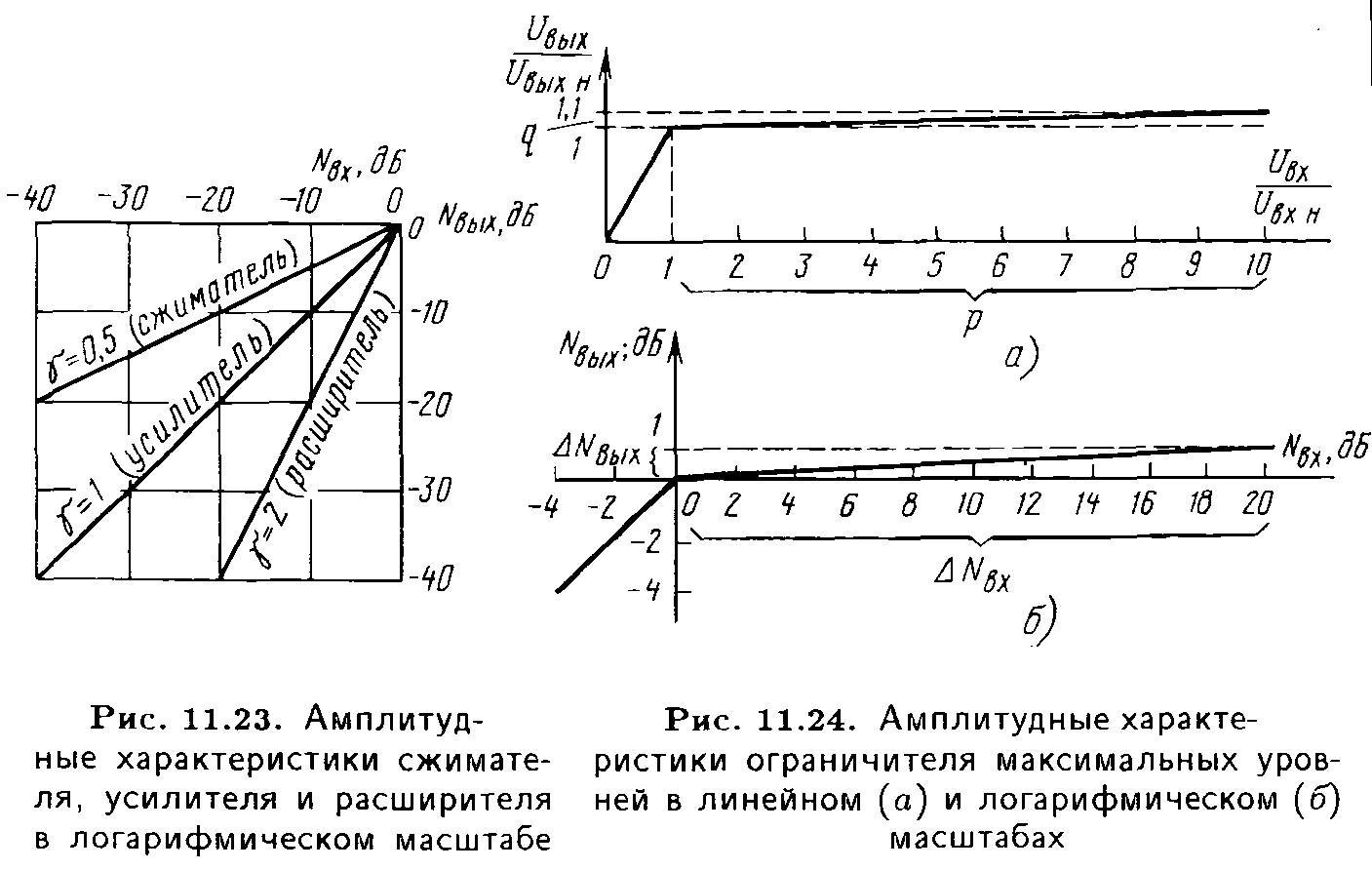

(рис.
11.23)
N
=
N
,
"смещение" которых от линии,
проходящей под углом
45°
к оси абсцисс, увеличивается с ростом
.
Амплитудная
характеристика ограничителя в режиме
усиления подобна амплитудной
характеристике усилителя, а в режиме
ограничения идеализированно
записывается как Um вых = Um вых н = const.
Соответственно в режиме усиления К
=
const, а в режиме ограничения K
=
Um вых н / Um вх, т.е. изменяется по
гиперболическому закону. Фактически
в ограничителе из-за обратного управления
происходит некоторое нарастание
выходного напряжения уровня и на участке
ограничения. Эффективность действия
ограничителя характеризуется значением
относительного возрастания выходного
сигнала сверх номинального
q
=
Um вых max / Um вых н при заданном относительном
увеличении входного сигнала сверх
номинального р
=
Um
вх max / Um вх н (рис.
11.24,а)
или соответствующими приращениями
уровней
вх
(рис.
11.24,б).
Для вещательных ограничителей максимальных
уровней типичные значения диапазона
ограничения и диапазона сжатия или
приращений уровня следующие:
q = 1,1 – 1.12 ( вых = 0,8 1,0 дБ);
р = 10 – 20 ( вх = 20 26 дБ).
Подчеркнем еще раз, что изображенные на рис. 11.19 и 11.24 графики показывают связи между амплитудами выходных и входных напряжений. Для мгновенных значений выходных и входных напряжений сигнала в установившемся режиме сохраняется полная пропорциональность, т.е. нелинейные искажения автоматического регулятора уровня в установившемся режиме соизмерима с нелинейными искажениями усилителя.
Автоматическое
регулирование уровней сопровождается
переходными процессами, обусловленными
зарядом и разрядом конденсатора
управляющего звена. Длительность
процесса заряда при прямом управлении
связана с параметрами цепи заряда (см.
рис.
11.21)
соотношением tз
=k1
з
=k1rG.
По мере приближения напряжения Uc
на конденсаторе к амплитуде входного
напряжения Um
скорость нарастания Uc
уменьшается. Поэтому коэффициент k1,
характеризующий длительность процесса
заряда, нелинейно зависит от заряженности
конденсатора Uc
/Um.
При двухполупериодном выпрямлении и
заряженности Uc
/Um
= 0,8 k1
4,
при Uc
/Um
=
0,9 k1
7.
Полученные значения k1
носят
оценочный характер, поскольку напряжение
сигнала 3В изменяется не по синусоидальному
закону, а более сложным образом. При
обратном управлении время заряда
получается меньше расчетного и существенно
сокращается по мере увеличения входного
напряжения. Объясняется это тем, что в
момент появления на входе АРУ сигнала
большого напряжения коэффициент передачи
РЗ еще велик и на выходе действует
сигнал значительной величины, от которого
конденсатор заряжается быстрее.
Длительность процесса разряда определяется
временем разряда tр
=k2RC=3RC.
Коэффициент k2
=
3,
если считать за величину tр
время, за которое напряжение на
конденсаторе уменьшается в
20
раз, т.е. до
0,05
от первоначального значения. При спаде
напряжения в
10
раз k2=
2,3.
П
остепенное
нарастание и спадение величины Еу
приводит к тому, что формы огибающих
напряжения или изменения уровней на
выходе и выходе АРУ различаются. Пусть,
например, значение напряжения сигнала
на входе АРУ возрастает скачком (рис.
11.25,а).
Коэффициент передачи РЗ в первый
момент времени еще останется неизменным
и выходное напряжение возрастет во
столько же раз, во сколько возросло
входное напряжение; соответственно
выходной уровень увеличится на столько
же децибелов, на сколько возрастет
входной уровень. При этом выходное
напряжение может превысить установленное
номинальное значение. Лишь затем, по
мере заряда конденсатора и увеличения
Еу
начнется процесс регулирования, и
коэффициент передачи сжимателя и
ограничителя начнет уменьшаться (рис.
11.25,а).
Скачкообразное уменьшение Uвх(Nвх) также не вызовет мгновенного изменения коэффициента передачи РЗ. В сжимателе и ограничителе это приведет к тому, что малые напряжения сигнала, следующие непосредственно после больших, окажутся приуменьшенными и могут стать близкими к напряжению помех в последующей части тракта 3В.
Отклонения от заданного закона регулирования, обусловленные инерционностью управляющего звена расширителя (рис. 11.25,г), имеют характер, противоположный ранее рассмотренному (рис 11.25,в). В этом случае особенно опасен переход от большого напряжения сигнала к паузе. Коэффициент передачи, установившийся при большом сигнале, будет некоторое время оставаться завышенным и в паузе В результате будут подчеркнуты помехи, возникающие в части тракта, которая предшествует расширителю.
Динамические свойства АРУ отображает переходная характеристика, т.е. реакцией АРУ на скачкообразное изменение огибающей входного напряжения. Из переходной характеристики находят время установления ty – интервал времени от начала переходного процесса до момента времени, когда напряжение на выходе АРУ будет отличаться от установившегося значения на 25 % или соответственно уровень сигнала на выходе АРУ будет отличаться от установившегося значения на 2 дБ. Предполагается, что на входе ограничителя произошел трехкратный скачок напряжения против порогового или скачок уровня на 10 дБ. За время восстановления tв принимают интервал между скачкообразным уменьшением напряжения на входе АРУ и моментом времени, когда напряжение на выходе АРУ будет отличаться от напряжения в установившемся режиме на 25 %, а уровень соответственно будет отличаться от установившегося значения на 2 дБ.
Зная параметры зарядно-разрядной RC-цепи, можно оценить значения ty и t в Для сжимателя
ty = з[0,3 + ln(D1- D2)]; t в = p [0,3 + ln (D1- D2)];
для расширителя
t y = з[0,3 + ln(D2 -D1)]; t в = p [0,3 + ln (D2 -D1)].
Значения динамических диапазонов сигнала на входе (D1) и выходе (D2) АРУ подставляют в эти формулы в децибелах.
Вышеизложенное – первое приближение к пониманию переходных процессов, происходящих в АРУ. Для более точного рассмотрения необходимо учитывать процессы, сопровождающие возникновение и прекращение звуков. Уровни сигнала на входе АРУ не нарастают и не спадают скачком. Процессы установления и спада интенсивности звука обладают некоторой инерционностью. К этим процессам добавляется инерционность установления колебаний в воздушном пространстве помещения и постепенное ослабление этих колебаний вследствие явления реверберации. Для исключения пиков срабатывания ("выбросов" уровня) необходимо, чтобы время установления ty было меньше длительности процесса установления колебаний в источниках звука tист, а время восстановления tв при спаде колебаний меньше длительности процесса реверберации t рев в помещении.
Рассмотрим эти процессы на примере действия ограничителя максимальных уровней.

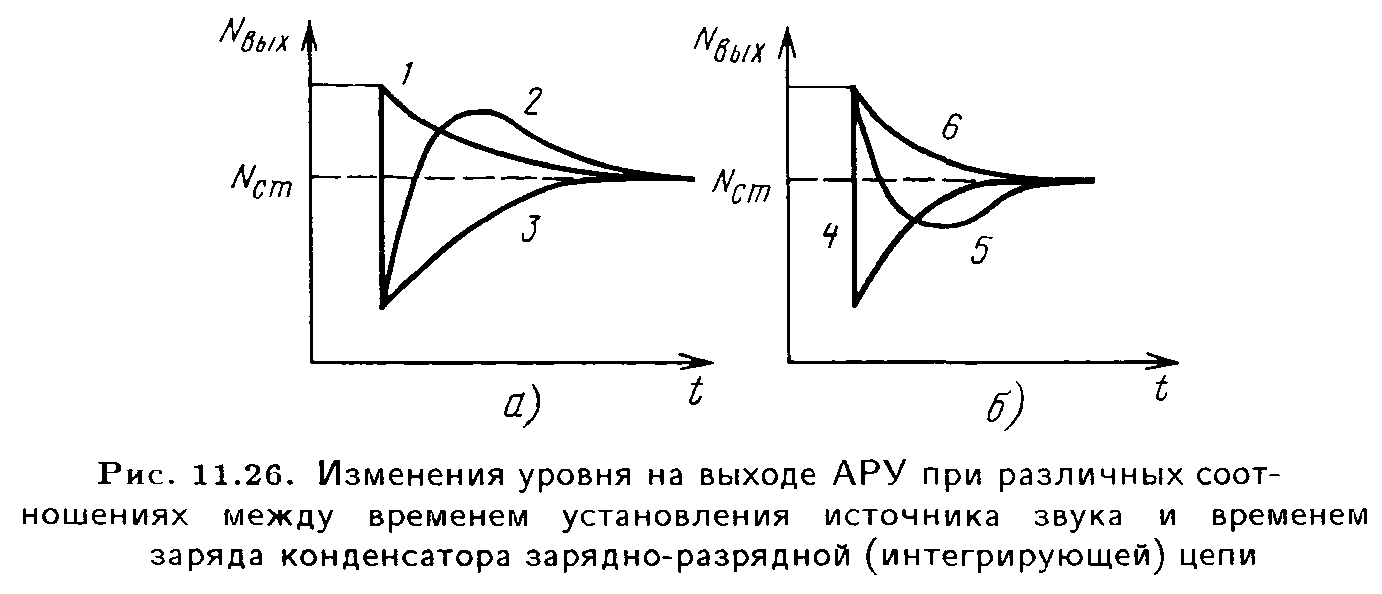

Форма огибающей сигнала на выходе АРУ определяется соотношением времени установления источника звука t ист и временем заряда конденсатора tз (рис. 11.26,а). Кривая 1 соответствует уже рассматривавшемуся ранее случаю – скачкообразному нарастанию входного уровня:
кривая 2 – соотношению t ист > tз;
кривая 3 – соотношению t ист > tз.
Процессы спада уровня характеризуются кривыми на рис. 11.26,б. При скачкообразном спаде уровня и t рев = 0 процесс пойдет по кривой 4, при t p > t рев – по кривой 5, при t p < t рев –– по кривой 6.
Здесь под временем заряда конденсатора tз понимают время, в течение которого напряжение на конденсаторе достигнет 0,8 стационарного значения, а под временем разряда t p – время, в течение которого напряжение на конденсаторе уменьшится до 0,05 от начального, стационарного значения. При двуполупериодном выпрямлении tз = 4 з = 4rC. Время разряда t p = 3 з =3RC. Для сопоставления числовых значений t p и t рев (здесь под t рев понимают время, в течение которого звуковое давление уменьшается до 0,05 от первоначального значения) приведем следующие данные. Например, если время стандартной реверберации Tрев = 0,5 с, то постоянная времени, соответствующая этому процессу, рев = 70 мс, а – t рев = 3 рев = 210 мс. Поскольку для большинства звуков tист > 5 мс, а время реверберации студий редко бывает меньше 0,5 с, то в качестве ориентировочных значений следует признать tз 1мс, а tp = 100 . . . 150 мс. Нужно, однако, отметить, что при столь малом tp ухудшается фильтрация пульсаций управляющего напряжения, особенно на нижних частотах, поэтому tp и связанное с ним tв выбирают больше.
Динамические параметры АРУ в значительной мере устанавливаются на основе компромисса между различными противоречивыми требованиями и определяются практическими соображениями. Типичные значения параметров для ряда АРУ приведены в табл. 11.1.
Необычные динамические параметры ограничителя минимальных уровней (шумоподавителя) обусловлены тем, что он действует в паузах сигнала. При малом ty ограничитель будет "отсекать" процесс реверберации, укорачивать его, а при увеличении tв против указанных значений, будет медленно увеличиваться коэффициент передачи при возникновении очередного звука – слога речи или начала музыкальной фразы, и они будут ослаблены.
Таблица 11.1
-
Вид АРУ
ty,мс
tв, с
Ограничитель аксимальных уровней Сжиматель, речевой сигнал
Сжиматель, музыкальный сигнал Сжиматели и расширители МКЗВ Ограничитель минимальных уровней
0,3–1,0
1,0–2,0 1,0–2,0
1,0–3,0 200–300
1,0–1,5
0,3
0,1–2,0 0,1–0,15 0,001–0,005
