11.3. Стереофонические регуляторы
При формировании стереофонических сигналов используют РУ, называемые в зависимости от получаемого эффекта регулятором ширины базы (РШ), направления (РН) и панорамным (РП). Некоторые из них действуют совместно с суммарно-разностным преобразователем (СРП). С помощью этих регуляторов формируют желаемую звуковую картину (звуковую панораму) в помещении слушателя: расположение КИЗ, протяженность всего звучащего ансамбля и его отдельных групп по ширине базы, изменять стороны звуковой картины, т.е. инвертировать ее, перемещать КИЗ по базе. Эти эффекты достигаются чисто электрическим путем. Предварительно исходные сигналы Л и П с помощью СРП превращают в форму М = Л + П и S = Л - П.

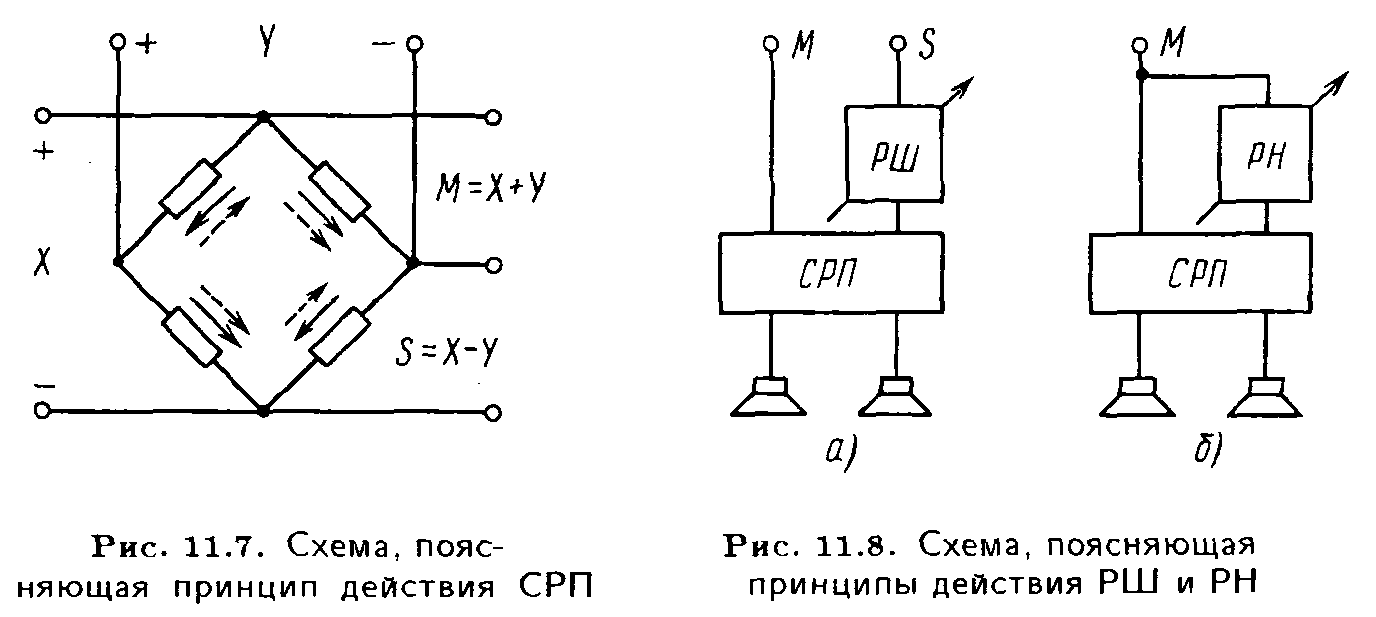

Принцип действия СРП ясен из рис. 11.7. Пусть в какой-то момент полярность исходных сигналов Л и П такова, как обозначено на рис. 11.7. Токи сигналов Л и П на резисторах R2 и R4 совпадают по направлению, т.е. образуют сигнал М, а на резисторах R1 и R3– противоположны, т.е. образуют сигнал S. В таком виде стереофонические сигналы подаются на РШ и РН.
Рассмотрим действие РШ (рис. 11.8,а). Будем уменьшать напряжение сигнала S от максимального до нуля. При максимальном напряжении сигнала S звуковая картина будет простираться от левого громкоговорителя до правого. При S = 0 в результате действия СРП на выходе РШ получим: Л = П = М, и воспроизводимая картина стянется в точку, расположенную посередине между громкоговорителями.
Теперь рассмотрим действие РН (рис. 11.8,б). Для простоты и наглядности рассуждении положим, что сигнал S получается из сигнала М. Будем подмешивать сигнал М в тракт сигнала S, меняя его величину и знак в пределах М. При S = М имеем Л = М + М =: 2М, Л = М - М = О и звучит левый громкоговоритель. При S = О, Л = П = М и звук исходит из точки, расположенной посередине между громкоговорителями. При S = М сигналы Л = М + (–М) = О, П = М - (-М) = 2М и звучит правый громкоговоритель. Итак, при изменении в тракте сигнала S в пределах М в воспроизводимой картине КИЗ перемещается слева направо.
Регуляторы РШ и РН обычно объединяются в общую конструкцию, носящую немецкое название " richtungsmikscher " (рис. 11.9,а). Для обеспечения изменения полярности сигнала РН собирают по мостовой схеме в виде набора резисторов. Сдвоенные щетки перемещаются по контактам переключателя в пределах 360°. Резистор РШ в различной степени шунтирует вход S.
Совместное действие РН и РШ показано на рис. 11.9,б. В позиции 1 показана звуковая картина наибольшей ширины: сопротивление РШ максимально, щетки РН находятся в горизонтальном положении. По мере уменьшения сопротивления РШ протяженность звуковой картины сокращается (позиция 2, 3).Позиции 4-7 показывают действие РН при сопротивлении РШ, равном нулю. Щетки РН совершают полуоборот из вертикального положения. Позиции 8-12 изображают результат совместного действия РШ и РН. При переходе от позиции 8 к позиции 10 сопротивление РШ уменьшается до нуля и щетки РН из горизонтального положения переводятся в вертикальное. При дальнейшем перемещении щеток в позиции 11, 12 они снова приходят в горизонтальное положение, но меняются местами, а сопротивление РШ увеличивается до максимального. Звуковая картина при этом становится зеркально передаваемой.
Очень часто исходные сигналы в монофонической форме записывают на разные дорожки многодорожечного магнитофона, а затем звуковую панораму формируют, подмешивая эти сигналы в определенных соотношениях в каналы Л и П с помощью панорамного регулятора ПР (рис. 11.10). По мере перемещения щетки регулятора из позиции 1 в позицию 3 КИЗ смещается слева направо. Совместным действием нескольких ПР получают желаемое размещение КИЗ в звуковой картине.
