11.7. Автоматические регуляторы уровня
Автоматические регуляторы уровня (АРУ) –четырехполюсники, коэффициент передачи которых изменяется по заданному закону в зависимости от значения уровня сигнала. Иногда строят АРУ, реагирующие и на другие параметры сигнала, например на его спектр, крутизну нарастания и убывания огибающей, на скважность сигнала. Названные устройства предназначены для решения различных творческих и технических задач. С помощью АРУ уменьшают или увеличивают динамический диапазон сигналов, поддерживают в заданных пределах пиковые или средние значения уровней, ограничивают усиление тракта при меньшении входного уровня ниже установленного минимума, улучшают разборчивость речи, уменьшают различия громкости речи и музыки. защищают оборудование трактов 3В от последствий превышения номинального входного уровня (перевозбуждения) или перегрузки мощных усилителей проводного вещания и модуляторов передатчиков, уменьшают влияние шумов в каналах и трактах 3В.
Динамический диапазон ЗС автоматически сжимают для того, чтобы подчеркнуть, выделить звучание голоса солиста или солирующего инструмента над оркестровым сопровождением, улучшить разборчивость речи при звукоусилении или передаче по трактам со сравнительно большими помехами, например по МКЗВ, или радиовещании в диапазоне ДКМВ. Уменьшение динамического диапазона ЗС приводит к возрастанию его средней мощности и, как следствие, среднего коэффициента модуляции передатчика, что увеличивает эффективность действия последнего. По расчетам А.А. Пирогова сжатие динамического диапазона в 2 раза эквивалентно увеличению мощности передатчика с амплитудной модуляцией при передаче симфонической музыки в 1,5 раза, эстрадной музыки – в 2,6 раза, речи – примерно в 3 раза.
Сжатие динамического диапазона сигналов на входе МКЗВ, с одной стороны, уменьшает влияние шумов и помех, а с другой стороны, возникающее возрастание средней мощности ЗС приводит к увеличению загрузки групповых усилителей систем междугородной связи с частотным разделением сигналами 3В. При этом из-за нелинейных переходов возрастают помехи в других частотных каналах.
Автоматическое регулирование коэффициента передачи уменьшает перепады уровня громкости при переходе от речи к музыке и наоборот, что важно при слушании вещательных программ в домашних условиях. Автоматическое нивелирование (выравнивание) среднего уровня громкости речи применяют в системах звукоусиления для уменьшения изменений громкости голоса оратора, при выступлении отклоняющегося или отворачивающегося от микрофона.
Автоматическое ограничение пиковых (максимальных) уровней на входе усилительных устройств предотвращает возрастание нелинейных искажений сверх допустимой величины и возможные аварии, например из-за пробоя изоляции конденсаторов или межвитковых пробоев в трансформаторах. Автоматические устройства срабатывают также при перегрузке, т.е. при резком уменьшении сопротивления нагрузки, ограничивают в этом случае мощность или ток и тем защищают выходной каскад оконечных усилителей или модуляторов передатчиков от аварий.
В
зависимости от реализуемого закона
регулирования уровней различают
сжиматели и расширители динамического
диапазона, ограничители максимальных
и минимальных уровней (последние называют
еще пороговыми ограничителями или
шумоподавителями).
По форме представления регулируемого сигнала и управляющего напряжения различают аналоговые, аналоговые с цифровым управлением и полностью цифровые АРУ. В зависимости от длительности процесса регулирования АРУ разделяют на безынерционные и инерционные.
Аналоговые безынерционные устройства в 3В почти не применяются, так как им свойственны большие нелинейные искажения
Безынерционные ограничители (пикосрезатели) иногда включают на выходе инерционных ограничителей максимальных уровней для устранения возможных пиков срабатывания, которые могут создать помехи прохождению других сигналов в многоканальных системах связи.
Особым видом АРУ являются так называемые речевые сжиматели. Они встраиваются в дикторские пульты и предназначаются для выравнивания громкости голосов дикторов. К сожалению, их действие приводит к неприятному результату – подчеркнутому "астматическому" дыханию. Для устранения этого недостатка речевые сжиматели дополняют ограничителями минимальных уровней, но их порог срабатывания нуждается в кропотливом регулировании.
Вещательные АРУ в некоторой степени подобны устройствам, применяемым в технике радиоприема. Принцип действия сжимателя аналогичен принципу действия устройства простого АРУ, ограничителя максимальных уровней – устройству АРУ с задержкой. Ограничитель минимальных уровней (отчасти и расширитель) подобен шумоподавителю радиоприемника. Главное различие заключается в том, что АРУ действуют в диапазоне звуковых частот, а АРУ радиоприемников – на радиочастотах. Соответственно этому по иному выбираются временные параметры АРУ – время установления (срабатывания) и время восстановления.
Обобщенная структурная схема АРУ изображена на рис. 11.19. Она содержит регулируемое звено РЗ и управляющее звено УЗ. Регулируемое звено – усилитель с переменным коэффициентом усиления или делитель напряжения (потенциометр) с переменным коэффициентом передачи (рис. 11.20,а). Переменным сопротивлением делителя служит динамическое внутреннее сопротивление полупроводникового диода (рис. 11.20,б,в) или сопротивление сток-исток полевого транзистора (рис. 11.20,г). Используют также оптрон, т.е. пару светодиод-фоторезистор (рис. 11.20,д). Световой поток светодиода изменяется под действием выпрямленного напряжения сигнала. Удобство последнего варианта заключается в том, что РЗ и УЗ полностью разделены по постоянному току. Это упрощает схемные решения.
В
УЗ входят двухполупериодный выпрямитель,
детектор В и зарядно-разрядная

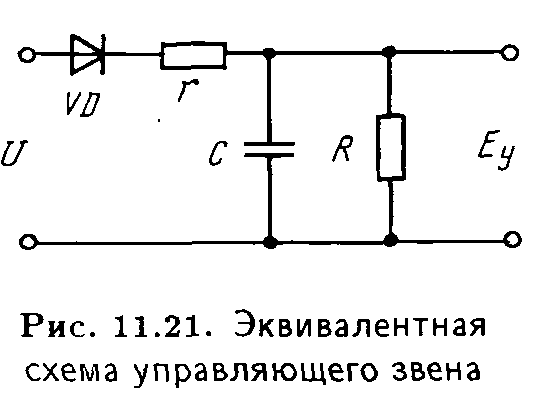

(интегрирующая) цепь И. Эквивалентная
схема УЗ изображена на рис.
11.21.
Здесь r
–
сопротивление цепи заряда, С
–
заряжаемая (накопительная) емкость,
R
–
сопротивление цепи разряда. Параметры
цепи: постоянная времени цепи заряда
и
разряда
–
определяют
длительность процессов регулирования.
В более сложных АРУ в УЗ входят линейные и нелинейные преобразователи и вычислительное (микропроцессорное) устройство, анализирующее свойства сигнала и изменяющее закон управления. В качестве аргумента функции управления кроме напряжения могут служить частота, скорость изменения уровня сигнала, скважность сигналов.
Однополярное управляющее напряжение Еу получается в результате выпрямления напряжения звукового сигнала и сглаживания получающихся при этом пульсаций. Напряжение звукового сигнала на вход УЗ поступает со входа или выхода РЗ. Управление соответственно называют прямым или обратным. В теории автоматического регулирования первое называют управлением с разомкнутой цепью управления, второе – с замкнутой цепью (к устройствам с разомкнутой цепью кроме некоторых АРУ относят устройства дистанционного и программного управления). В устройствах с обратным управлением результат управления сказывается на формировании Еу. Устройства с обратным управлением (с замкнутой цепью управления) имеют то преимущество, что процесс регулирования в них совершается быстрее, характеристики АРУ более стабильны, требования к разбросу параметров регулируемого звена менее жесткие. Но обратное управление в некоторых случаях оказывается нежелательным. Ограничителю максимальных уровней с обратным управлением свойственно нарастание выходного напряжения даже на участке ограничения, что ухудшает защиту устройств. Действие расширителя, собранного по схеме с обратным управлением, неустойчиво: увеличение коэффициента передачи при росте входного напряжения и соответствующее возрастание выходного напряжения приводят к лавинообразному увеличению коэффициента передачи. Чтобы избежать этого, амплитудную характеристику расширителя сохраняют лишь до некоторого предела, после которого устройство действует как обычный усилитель с постоянным коэффициентом передачи Обычно прямое управление используют в расширителе, а обратное – в ограничителе и сжимателе.
Иногда осуществляют смешанное управление, используя и входное, и выходное напряжения. В АРУ со смешанным управлением объединяются достоинства прямого и обратного управлений, если обе управляющие цепи действуют одновременно. При неодновременном действии звеньев прямого и обратного управлений реализуются разные регулировочные характеристики: например, при небольших входных напряжениях формируется характеристика расширителя или шумоподавителя, при больших – сжимателя, а после превышения номинального уровня – ограничителя максимальных уровней.
В
качестве регулируемой величины чаще
всего выбирают величину сигнала
(напряжение, уровень), иногда громкость,
ток или мощность. Наиболее распространены
АРУ, регулирующие напряжение (или
уровень) сигнала.
Особой группой являются адаптивные (самонастраивающиеся, приспосабливающиеся) АРУ. В них режим управления, амплитудная характеристика, временные параметры, степень сжатия или расширения динамического диапазона сигнала автоматически изменяются в зависимости от свойств сигнала и условий действия АРУ. Для этого вводят блок адаптации, который анализирует свойства сигнала и изменяет структуру и параметры АРУ. Чаще всего режим действия изменяется при смене речи музыкой и наоборот. Иногда учитываются изменения спектра, среднего уровня, соотношение между средним и пиковым уровнями. В адаптивных АРУ стремятся реализовать преимущества устройств ручного и автоматического регулирования и исключить их недостатки. Это обеспечит наивыгоднейшее значение обобщенного критерия качества в том случае, когда входящие в него частные критерии качества заданы определенным образом, т.е. могут быть представлены в математической форме.
Управляющее звено получает сведения о параметрах сигнала от различных анализаторов. Корреляционные анализаторы вырабатывают сведения о корреляционных свойствах входного сигнала, что необходимо для управления длительностью процесса регулирования. Анализатор средних значений уровня необходим для поддержания среднего уровня громкости. Анализатор спектра сравнивает спектры сигнала до и после регулирования с целью введения частотной коррекции. Число и типы анализаторов изменяются в зависимости от требований, предъявляемых к регулируемому звену, и от уровня знаний о вещательном ЗС. Следует однако заметить, что полностью оптимизировать действие адаптивных АРУ не удается, так как строго математического описания критерия их оптимальности пока не существует.
Своеобразным видом АРУ являются устройства без УЗ. В них коэффициент передачи РЗ изменяется непосредственно под действием сигнала. Таковы, например, АРУ с мостовой или потенциометрической схемой на терморезисторах. Их сопротивление меняется под воздействием тока сигнала. В результате изменяется коэффициент передачи регулируемого звена.
