11.4. Ручные регуляторы спектра
Для изменения спектра ЗС путем регулирования АЧХ трактов используют различные устройства, создающие спады или подъемы АЧХ в области нижних и верхних частот или в ограниченных участках на средних частотах. К числу этих устройств относятся: регуляторы плавного подъема и спада АЧХ на нижних и верхних частотах, фильтры, резко ограничивающие полосу пропускания по нижним и верхним частотам, многополосные регуляторы АЧХ, называемые графическими корректорами или эквалайзерами (от англ. слова equaliser – корректор, выравниватель), фильтры " присутствия" (презенс - фильтры), вокалстрессор (от англ. слова stress, буквально – подчеркивать, выделять, ударять). При построении названных устройств обычно используют активные RC-цепи на операционных усилителях (ОУ).
Назначение и приемы использования регуляторов формы АЧХ разнообразны. Целями регулирования спектра являются: придание большей выразительности звучанию певческих голосов и музыкальных инструментов, уменьшение заметности некоторых недостатков речи (неприятного тембра, шепелявости, посвистывания), создание некоторого подобия певческой форманты, различных звуковых эффектов, например имитации звучания речи по телефону, по радио, через рупор, имитация акустической обстановки передаваемых сцен, получение новых, необычных тембров, исправление нарушений частотного баланса, возникающего при воспроизведении сигналов с повышенной или пониженной по сравнению с исходной громкостью, ослабление влияния помех (шумов) при реставрации старых фонограмм, записанных механическим, оптическим или магнитным способом, и при записи в неудовлетворительных акустических условиях.
Регуляторы АЧХ часто называют частотными корректорами. Но для исправления АЧХ они используются очень редко. Амплитудно-частотные характеристики звукорежиссерских пультов, профессиональных микрофонов и магнитофонов столь хороши, что не нуждаются в корректировании. Чаще всего перечисленные устройства используют для сознательного отклонения АЧХ от горизонтальной прямой, как об этом написано выше, и лишь в редких случаях действительно для исправления амплитудно-частотных искажений, возникающих из-за необычных условий приема звуков музыки и речи в акустически неприспособленных помещениях, неоптимальном расстоянии микрофона от источника звука, при использовании миниатюрного ("петличного “) микрофона, помещенного под одеждой, для подавления ярко выраженных резонансов помещений (особенно небольших).

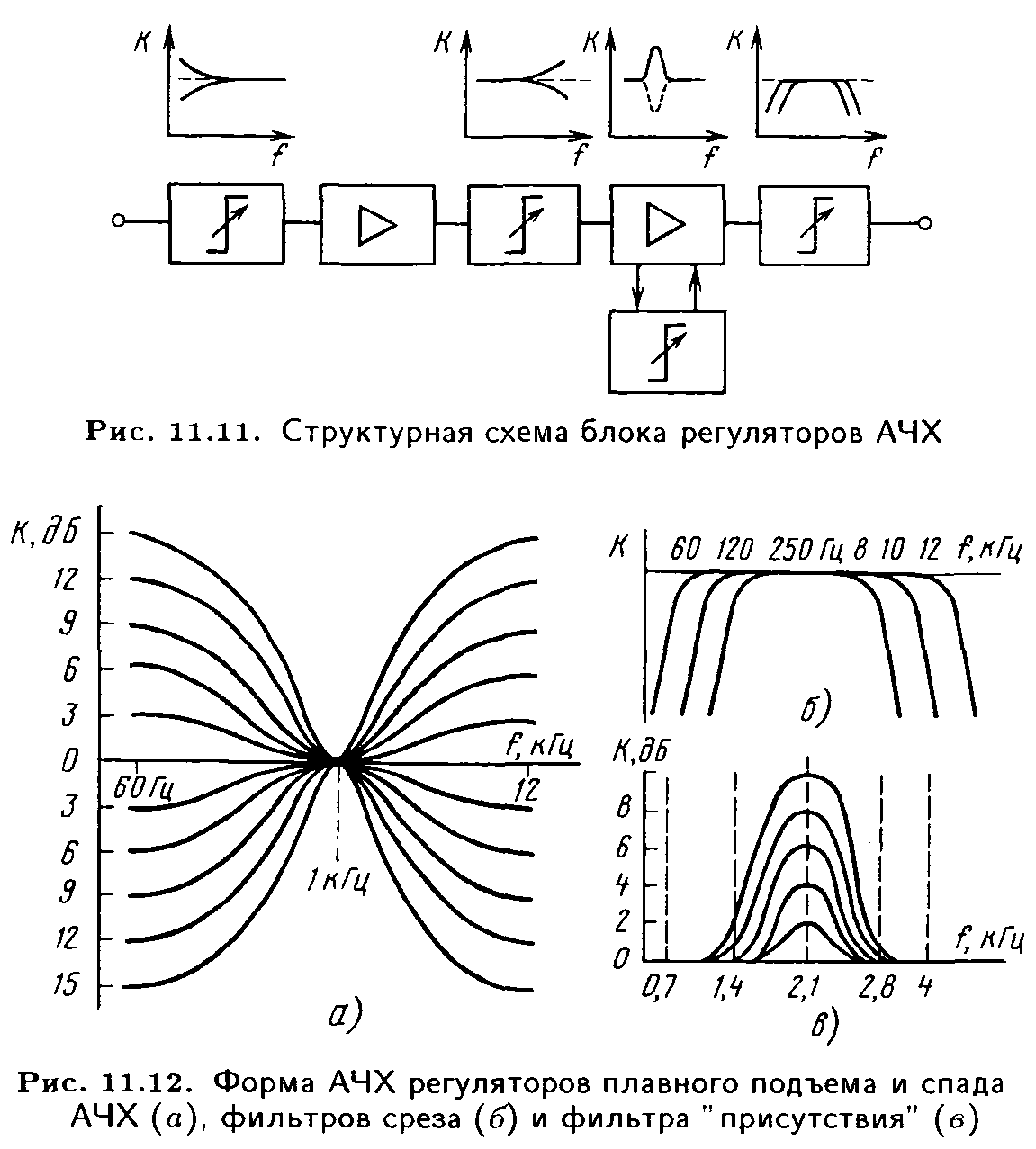

Различные регуляторы АЧХ конструктивно объединяют в общем блоке. Его структурная схема и примерный вид получаемых АЧХ показаны на рис. 11.11. Во избежание взаимных влияний регуляторы отделяют друг от друга усилительными каскадами. В качестве регуляторов применяют пассивные и активные четырехполюсники на RC-элементах (активные, как правило, на ОУ). Параметры регуляторов меняются плавно или (чаще) дискретно. В более детальном виде форма АЧХ регуляторов плавного подъема и спада АЧХ показана на рис. 11.12,а, фильтров среза АЧХ – на рис. 11.12,б, фильтра "присутствия" – на рис. 11.12,в. Плавные подъемы и спады АЧХ осуществляются обычно в пределах ±(15–24) дБ ступенями по 3–6 дБ; частоты среза ФВЧ – 60, 120, 250 Гц, ФНЧ – 12, 10, 8, 5, 3 кГц, крутизна спада – не менее 12 дБ/окт.. средние частоты фильтров "присутствия" – 0,7; 1,4; 2,1; 2,8; 4 кГц причем высоту подъема изменяют ступенями обычно через 2 дБ от 0 до 10 дБ. Инвертируя АЧХ, получают н а перечисленных частотах спады, а не подъемы.

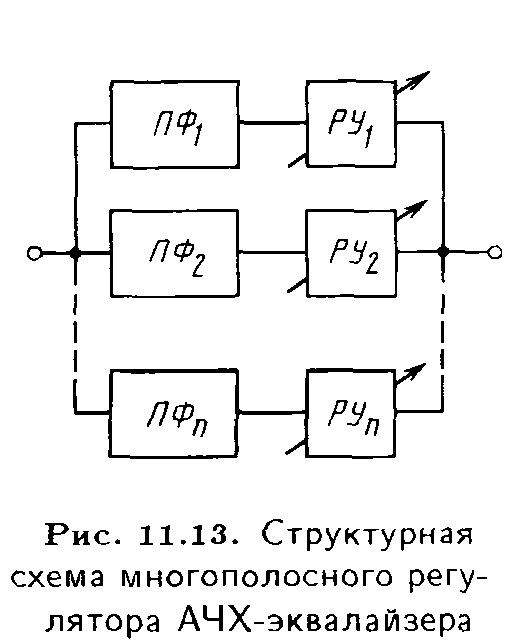

Широкими возможностями изменения АЧХ обладает многополосный регулятор (графический корректор, эквалайзер). Он содержит несколько ПФ (рис. 11.13). Коэффициент передачи в каждой частотной полосе изменяется плавно или ступенями РУ. Положения рукояток наглядно изображают форму АЧХ. отсюда его второе название – графический корректор. Используют октавные, полуоктавные, третьоктавные фильтры. Диапазон звуковых частот от 16 до 16000 Гц укладывается в десять октав, поэтому число фильтров будет соответственно равно 10, 20, 30, а средние частоты соседних по частоте фильтров будут различаться в 2, и раз.
По рекомендации Международной организации по стандартизации (ISO) установлены следующие средние частоты фильтров: октавных: 16: 31,5; 125; 250; 500 Гц; 1, 2, 4, 8, 16 кГц; полуоктавных: 16; 22,4; 31,5; 45; 63; 90; 125; 180; 250; 355; 500; 710 Гц; 1; 1,41; 2; 2,8; 4: 5,6; 8; 11,2; 16 кГц; третьоктавных: 16; 20; 25; 31,5; 40; 40; 63; 80; 100; 125; 160: 200; 250; 315; 400; 500; 630; 800 Гц; 1: 1,25; 1,6; 2; 2,5:3,15; 4; 5; 6,3; 8; 10; 12,5: 16 кГц.
С помощью многополосного регулятора АЧХ получают самые различные АЧХ, в том числе с инверсией знака (спад вместо подъема). Поэтому такие регуляторы используют для тонкого корректирования АЧХ, например выравнивания АЧХ системы "громкоговоритель – помещение", содержащей в силу особенностей громкоговорителей и помещения множество пиков и провалов.
