11.12. Системы шумоподавления в устройствах звукозаписи
Компандерные системы шумоподавления нашли широкое применение в связи и звуковом вещании. Применению этих систем в устройствах звукозаписи препятствуют некоторые обстоятельства. Во-первых, из-за различия АЧХ и ФЧХ сжимателя и расширителя не совпадают их динамические параметры tу и tв - При этом искажаются фронты и спады музыкальных сигналов, что недопустимо. Во-вторых, регулирование происходит вне зависимости от мгновенных спектров сигнала и помехи. При большой разнице спектров помеха не маскируется сигналом. Изменение уровня помехи одновременно с изменением уровня сигнала увеличивает заметность помехи. Наконец, ввиду большой ширины спектра полезного сигнала невозможно выбрать оптимальным путем динамические параметры АРУ.
Известно, что эффективность действия устройств шумоподавления повышается, если спектр звуковых частот разделить на несколько сравнительно узкополосных участков и в каждой такой полосе частот регулирование коэффициента передачи производить раздельно, выбрав для этого более подходящие динамические параметры. Как показывает опыт, достаточно спектр полезного сигнала поделить на 3-4 части. Для порогового ШП часто используют четырехполосную структуру, показанную на рис. 11.39 со следующими полосами частот: 0–1,5 кГц; 1,5–3 кГц; 3–6 кГц и выше 6 кГц. В полосе частот 0–1,5 кГц, в которой сосредоточена основная часть энергии звука, регулирование не производится. В остальных полосах осуществляется пороговое шумоподавление, причем динамические параметры выбираются в соответствии со свойствами сигнала в этих частотных полосах. Кроме того, можно автоматически изменять границы каждой полосы при изменении спектра сигнала для повышения эффективности работы такого устройства. Такие устройства, в частности, были предложены А.А. Друговым.
В последние годы различные варианты многополосных АРУ были также разработаны Р.М. Долби и его сотрудниками и внедрены в устройства магнитной, механической и оптической записи, в радиовещание в диапазоне МВ-ЧМ.
Системам ШП Долби свойственны некоторые общие принципы:
1. Спектр записываемых (передаваемых) сигналов разделяется на несколько частей.
2. В каждой частотной полосе регулирование осуществляется независимо при наиболее подходящих динамических параметрах.
3- Выходной сигнал в каждой полосе формируется путем сложения или вычитания сигналов, прошедших основной нерегулируемый и дополнительный регулируемый тракты.
4. Преобразование уровней ведется не во всем динамическом диапазоне, а лишь в ограниченной его части – в области малых и средних уровней.

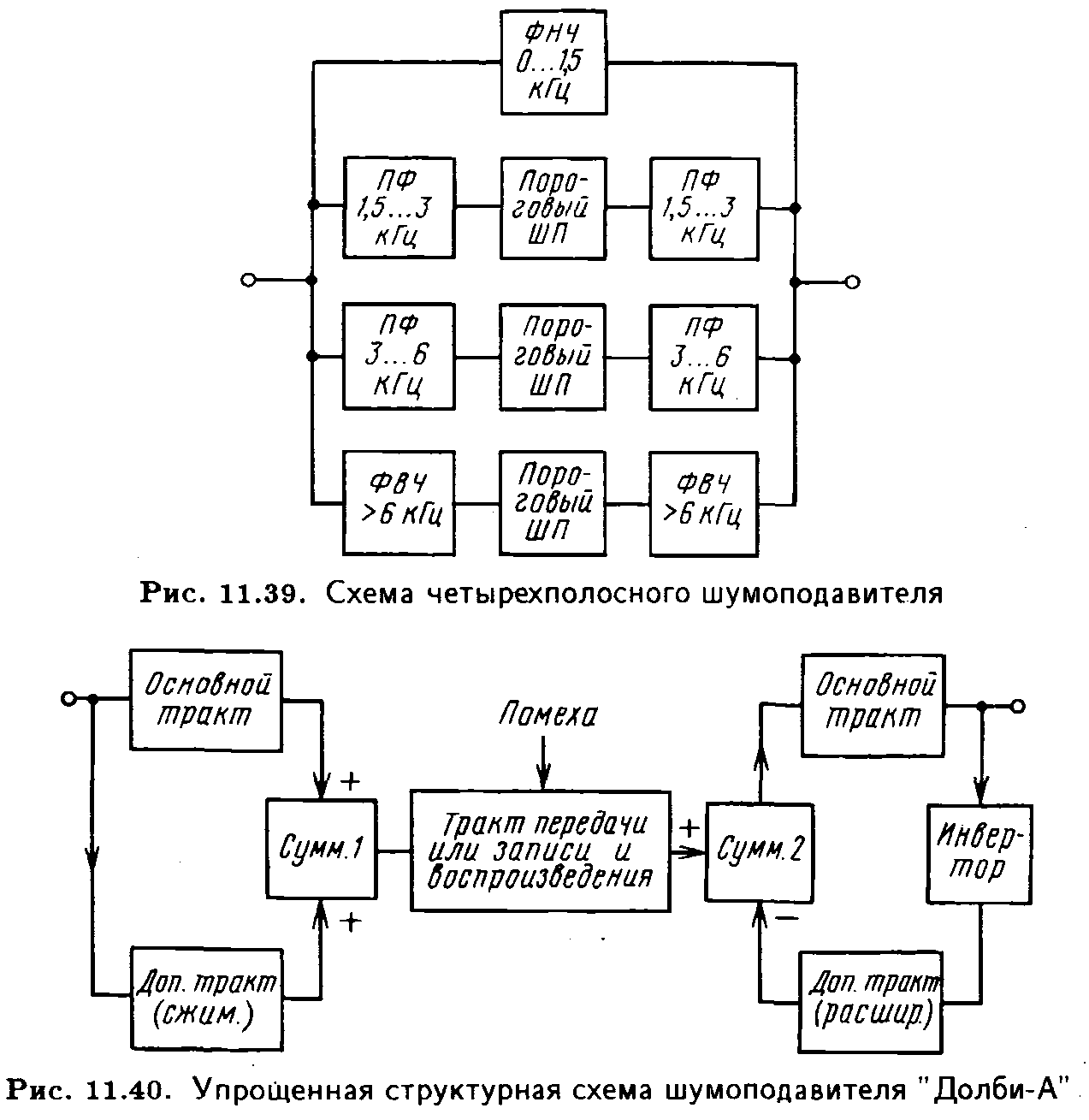

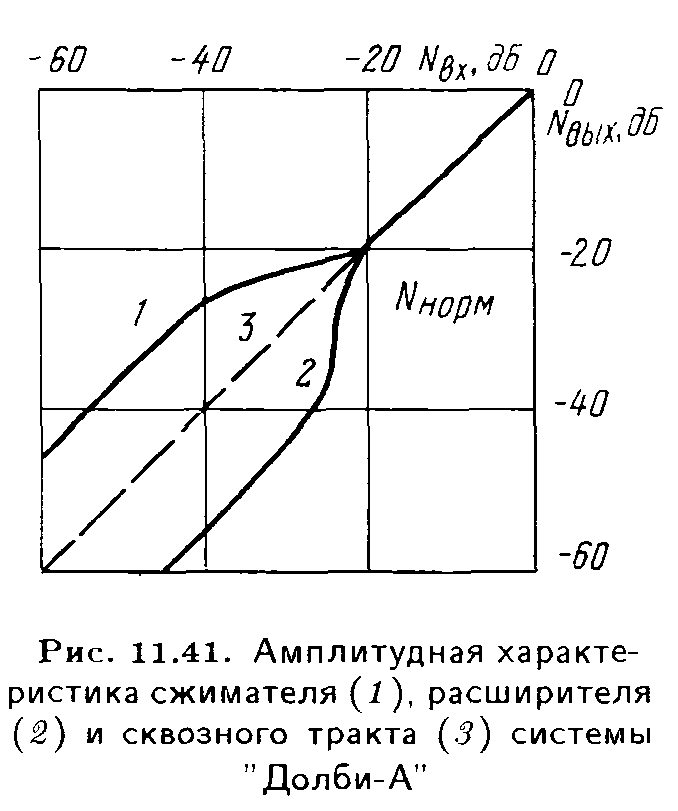

Обобщенная структурная схема системы " DоIbу-А" изображена на рис. 11.40, а амплитудные характеристики – на рис. 11.41, где 1, 2–характеристики
передающего и приемного звеньев, соответственно,
' 3 – результирующая характеристика. Регулирование производится не во всем диапазоне входных уровней, а лишь при сравнительно небольших уровнях. Это уменьшает заметность переходных процессов. При больших уровнях помехи маскируются сигналом. Входной сигнал распределяется по двум путям, причем в основном тракте он не регулируется, а в дополнительном подвергается регулированию с помощью сжимателя. Затем обе составляющие складываются в сумматоре. В результате сигналы большого уровня не претерпевают изменения, поскольку коэффициент передачи дополнительного тракта при больших входных сигналах мал. При малых входных уровнях коэффициент передачи дополнительного тракта увеличивается, доля сигнала этого тракта относительно основного становится больше и уровень сигнала на выходе сумматора Сумм.1 возрастает. В приемной части системы сигнал с выхода поступает на сумматор через расширитель уже инвентированным и вычитается из обш.его сигнала, вследствие чего восстанавливаются исходные соотношения уровней.

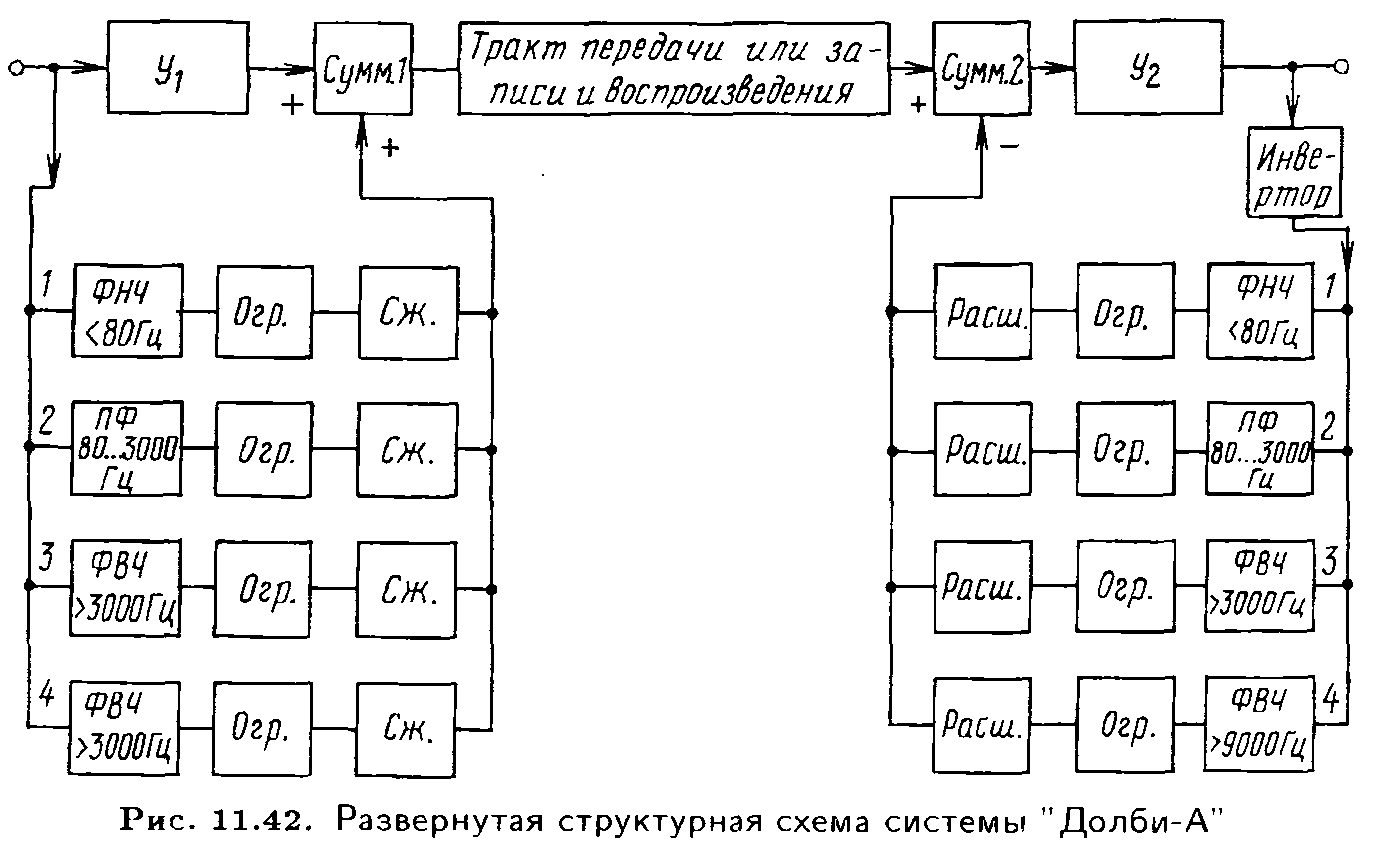

П олная структурная схема системы изображена на рис. 11.42.
О собенность дополнительных трактов та, что в них спектр сигнала разделяется на четыре части с помощью фильтров, пропускающих полосы частот 30–80; 80–3000; 3000–20000 и 9000–20000 Гц (рис. 11.43). Выбор полос пропускания определяется спектром наиболее характерных шумов и помех и особенностей их восприятия слухом. Так, в полосах пропускания ФНЧ лежит частота фона переменного тока 50 Гц, в полосе пропускания ПФ – переходные помехи и помехи копирэффекта, ФВЧ – структурные помехи, обусловленные неоднородностью ферромагнитного слоя ленты (см. рис. 11.29,б) и высокочастотные модуляционные помехи.
В каждой из полос динамический диапазон сжимается и соответственно потом расширяется путем изменения коэффициента передачи только при уровнях, лежащих ниже определенного уровня Nнорм. Сигналы с выхода сжимателей добавляются к сигналу основного тракта, а в приемной части системы соответственно вычитается при уровнях менее Nнорм. Сигналы более высокого уровня проходят через систему без изменений. Для поддержания номинального уровня сигнала и устранения выбросов ЗС при его прохождении через сжиматели и расширители перед ними включены ограничители максимальных уровней. Улучшение отношения С/П в диапазоне частот 30–15000 Гц составляет примерно 10 дБ, а на более высоких частотах – 15 дБ. Аналогичная система ШП, но с несколько иными граничными частотами и без перекрытия полос, разработана фирмой "Телефункен" .
Разделение спектра сигнала до регулируемых звеньев значительно повышает эффективность регулирования, особенно если энергия сигнала сосредоточена в какой-либо одной полосе. Ввиду большого уровня сигнала в этой полосе не происходит регулирования, зато в других полосах ввиду небольшого уровня попадающего в них сигнала регулирование происходит более эффективно и отношение С/П увеличивается в большей степени.
Положительная сторона системы Долби-А – подавление мультипликативной, модуляционной помехи, возникающей, например, из-за неконтакта при воспроизведении магнитной фонограммы. Эта помеха преобладает среди других помех тракта воспроизведения. В результате воздействия модуляционного шума на колебания одной частоты fо спектр воспроизводимого сигнала будет состоять из составляющей частоты fо. окруженной двумя боковыми полосами, форма которых повторяет форму спектра модуляционного шума, т.е. будет напоминать спектр амплитудно-модулированного сигнала и занимать широкую полосу частот (рис. 11.44). Если часть этого спектра попадает в полосу того регулируемого звена, в которой уменьшается коэффициент передачи, то эта часть спектра будет подавлена.
Дополнительный тракт системы Долби-А универсален и используется дважды – при записи и воспроизведении. Поэтому искажения АЧХ и ФЧХ фильтрами при записи компенсируются искажениями обратного знака при воспроизведении. Это – важное достоинство системы Долби-А. Но аппаратура этой системы сложна, содержит сотни полупроводниковых элементов и потому очень дорога.
Для бытовой и полупрофессиональной аппаратуры используют системы " Dо1Ьу-В" и " Dо1Ьу-С" . Способ шумоподавления, используемый в " Dо1Ьу-В" , можно было бы назвать управляемыми предыскажениями. "Dо1Ьу-В" содержит одно регулируемое и одно управляющее звено, действующие только в верхней части частотного диапазона, ширина которого изменяется в зависимости от уровня сигнала. В системе используют управляемый ФВЧ, обеспечивающий "скользящую" характеристику сжатия, начиная с частоты 300 Гц. В этом диапазоне сосредоточены наиболее заметные структурные помехи магнитной ленты (см. рис. 11.29,б). На частотах выше 4 кГц уровень помех уменьшается примерно на 10 дБ. Как и в "Do1Ьу-А", один и тот же дополнительный тракт используется и при записи, и при воспроизведении. Благодаря этому устраняются искажения, которые могли бы возникнуть из-за некомплементарности амплитудных характеристик и разных значений tу и tв сжимателя и расширителя.

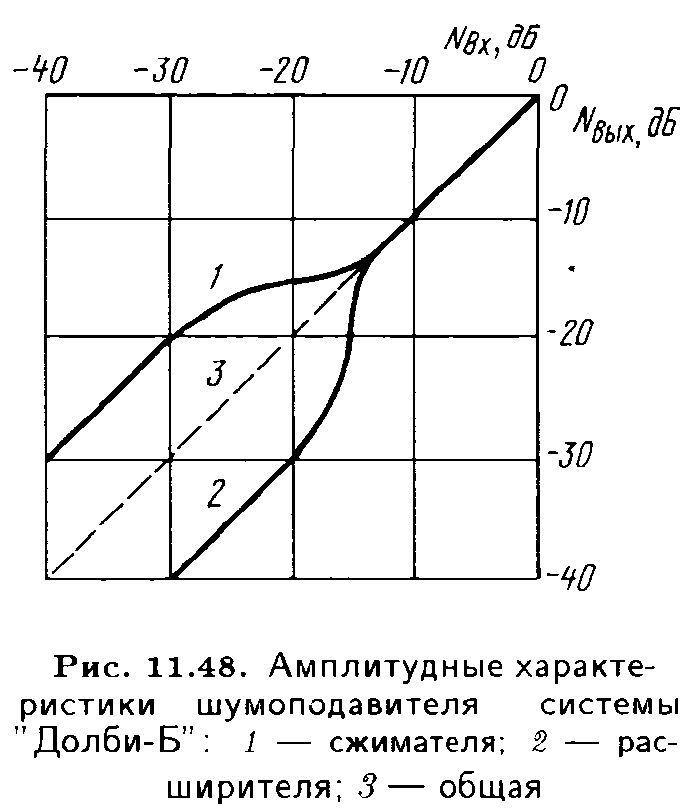

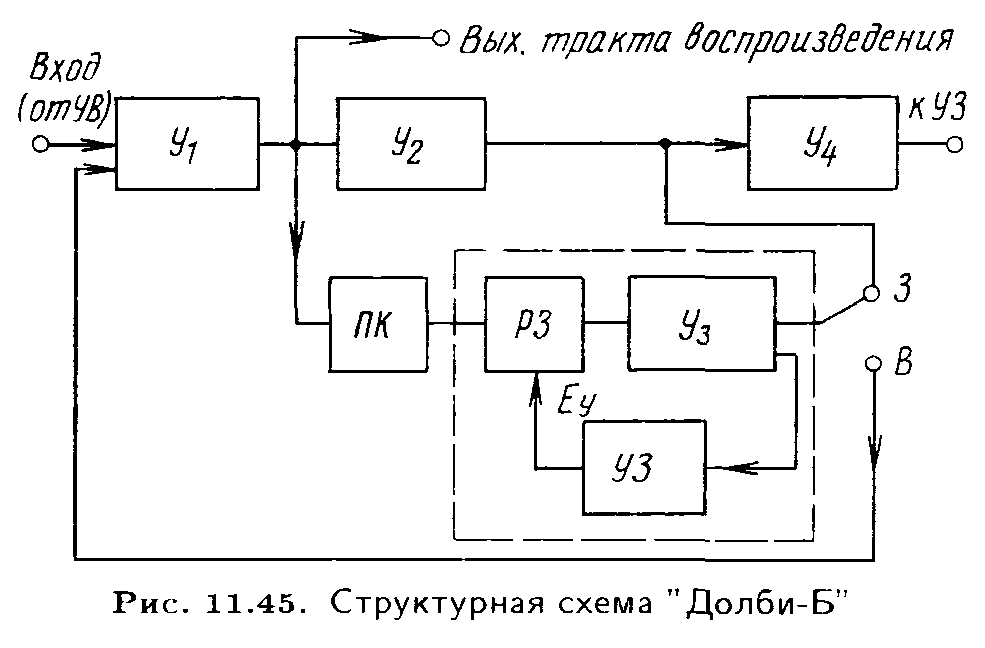

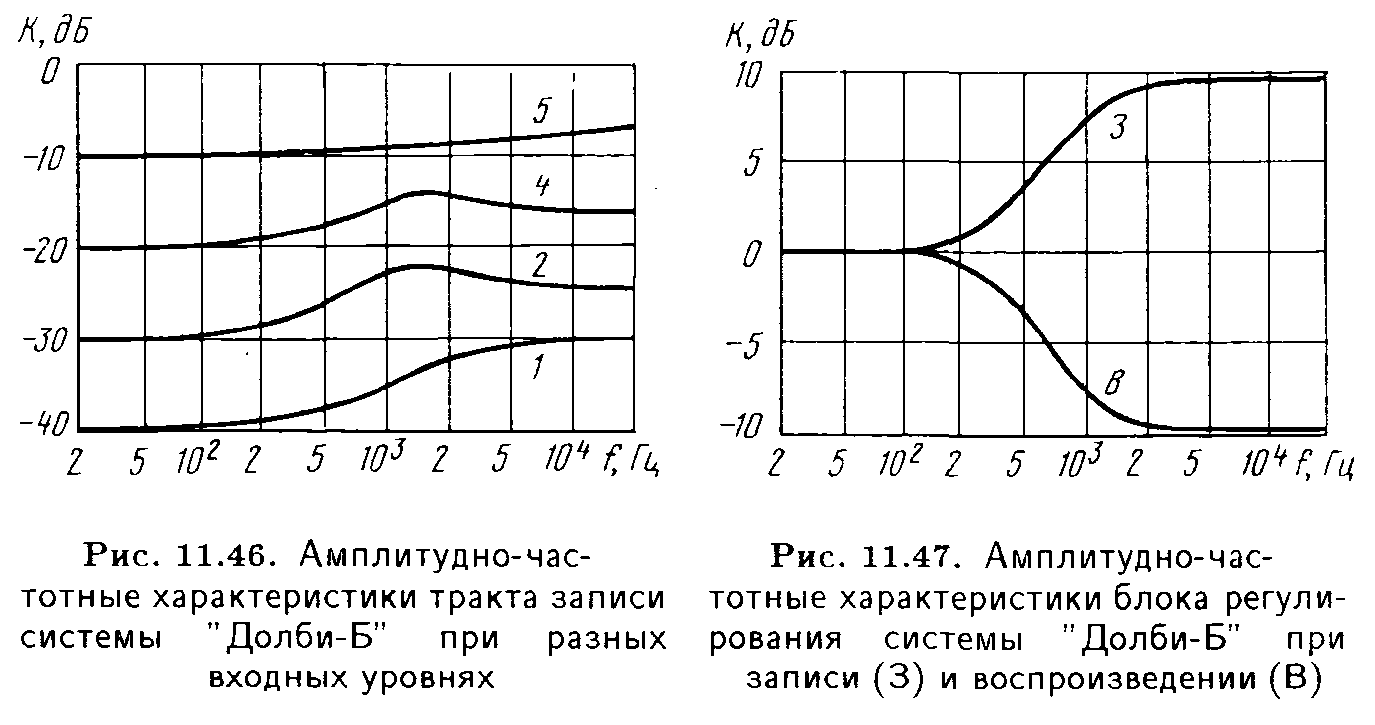

Структурная схема системы Долби-Б изображена на рис. 11.45, частот–ные характеристики тракта записи при разных входных уровнях – на рис. 11.46, частотные характеристики блока регулирования БР в процессе записи (3) и воспроизведения (В) – на рис. 11.47, амплитудные характеристики сжимателя (1), расширителя (2) и общая (3) – на рис. 11.48.
При записи усилители У1, У2, У4 образуют основной тракт. Напряжение с выхода У1 поступает в дополнительный тракт, состоящий из предыскажающего контура ПК (ФВЧ), блока регулирования с РЗ и УЗ и усилителя У3. Усиленное ступенью УЗ напряжение складывается на входе У4 с напряжением основного тракта. При небольшом уровне сигнала и в его отсутствии коэффициент передачи РЗ близок к единице (кривая 1 на рис. 11.46). При увеличении уровня (кривые 2, 3, 4) коэффициент передачи РЗ спадает и подъем коэффициента передачи уменьшается При уровнях выше некоторого нормированного дополнительный тракт практически запирается и АЧХ основного тракта становится практически горизонтальной (кривая 5).
При воспроизведении сигнал, поступающий от усилителя воспроизведения УВ магнитофона на вход, проходит У1. Регулируемое звено вместе с У3 образуют цепь отрицательной обратной связи (ООС), охватывающую У1. Глубина ООС зависит от частоты и уровня сигнала. Параметры системы шумоподавления выбирают такими, чтобы подъем АЧХ на верхних звуковых частотах, имевший место при записи, полностью компенсировался бы при воспроизведении.
Динамические параметры управляющей цепи выбраны такими:
t y = 1–2 мс, tв = 100–150 мс.
Шумоподавитель "Dо1Ьу-В" иногда используют при воспроизведении фонограмм, записанных без устройств шумоподавления. В этом случае он действует как управляемый восстанавливающий контур. Ослабление помех происходит ввиду уменьшения коэффициента передачи на верхних частотах. Однако при этом он вносит частотные искажения при небольших уровнях сигнала. Шумоподавитель "Dо1Ьу-В" сравнительно недорог благодаря простоте и широко выпускаемой для него специализированной интегральной схеме, содержащей все его элементы. Отечественная промышленность выпускает бытовые магнитофоны, содержащие аналог устройства " Dо1Ьу-В".
Шумоподавители типа "Dо1Ьу-В" разработаны в основном для борьбы с высокочастотными шумами, возникающими в бытовых магнитофонах и видеомагнитофонах с небольшой скоростью движения ленты (как правило, касссетных). Несколько измененную систему " Dо1Ьу-В" применяют иногда и в профессиональных целях, например в радиовещании в диапазоне МВ-ЧМ.
В системе " Dо1Ьу-С" используют два включенных цепочкой автоматических регулятора " Dо1Ьу-В" . Оба действуют в одинаковых полосах частот, но их пороги срабатывания выбраны разными. Система действует начиная с частоты 100 Гц. На частоте 400 Гц отношение С/П улучшается примерно на 15 дБ, а в области частот 2–10 кГц улучшение этого отношения составляет уже около 20 дБ.
Следующей разработкой, предназначенной для бытовых устройств, явилась система " Dо1Ьу-S" . В ней использованы идеи, уже осуществленные в системах "Dо1Ьу-В" и "Dо1Ьу-С", а также некоторые новые принципы, положенные в основу профессиональной системы " Dо1Ьу-Stereo-SR", рассмотренной далее. Не вдаваясь в описание довольно сложной структуры системы " Dо1Ьу-Stereo ", отметим, что в ней повышена эффективность шумоподавления, в частности, возможно некоторое шумоподавление в области нижних частот, уменьшена критичность системы к неравномерностям АЧХ в процессе записи и воспроизведения, достигаются лучшие пространственные эффекты.
Дальнейшим развитием многоканальных устройств фотографической звукозаписи для кинематографа явились системы " Dо1Ьу-Stereo" , " Dо1Ьу-Stereo SR" (Speetral Recording - спектральная запись), " Dо1Ьу-Stereo SR - D" (Digital - цифровая).
В системе "Dо1Ьу-Stereo" на двух оптических дорожках кроме двух сигналов (левого и правого каналов стереопары в матричной форме закодированы сигнал центрального канала и сигнал "окружения" (см. гл. 9). Наличие центрального канала помогает локализовать звуки, которые должны идти из средней части экрана для слушателей, места которых сильно смещены относительно оси симметрии зала: громкоговорители окружения" помимо воспроизведения эффектов звучания сзади и с боков улучшают ощущение глубины звучания и усиливают иллюзию вовлечения слушателя в действие. В устройствах "Dо1Ьу-Stereo" используют систему шумоподавления "Dо1Ьу-А".
В системе "Dо1Ьу-SR" сочетаются фильтры с фиксированными и регулируемыми полосами частот, что обеспечивает улучшение отношения С/П на 25 дБ, причем в наиболее чувствительном для слуха диапазоне частот 0,8–6 кГц технические решения аналогичны примененным в системах Dо1Ьу-А. -В, -С. Помимо этого в состав системы " Dо1Ьу-SR" введено устройство, уменьшающее искажения при высоких уровнях сигнала. Фильтры "Dо1Ьу-SR" адаптируются к спектру сигнала.
Возникает вопрос: почему в кинематографе нельзя применить шу-моподавители "Dо1Ьу-В" и еще более эффективные, но достаточно простые шумоподавители "Dо1Ьу-С"? Обе указанные системы предназначены для подавления помех в высокочастотной части спектра. Энергия помех оптической фонограммы распределена по всему диапазону звуковых частот. Поэтому приходится использовать четырехполосные устройства типа А, Stereo-SR и SR*D.
Фильмы, звук в которых записан по системе " Dо1Ьу-Stereo SR*D", содержат две оптические фонограммы: аналоговую матричную четырехканальную и цифровую шестиканальную. Цифровые сигналы записаны в промежутках между перфорациями. Такие фильмы можно демонстрировать в кинотеатрах с аналоговой и цифровой воспроизводящей аппаратурой. При повреждении цифровой фонограммы воспроизведение автоматически переключается на аналоговые дорожки. Система шумоподавления " Dоlby-SR" обеспечивает качество, сравнимое с цифровой 16-разрядной записью, т.е. динамический диапазон более 70 дБ (отношение С/П около 90 дБ). Шесть цифровых каналов используются следующим образом: три сигнала подаются на заэкранные громкоговорители Л, П, Ц, два на левую и правую линейки громкоговорителей "окружения", один предназначен для воспроизведения звуков особо низких частот 20–30 Гц. Существуют варианты таких систем для 35- и 70-миллиметровой ленты.
В СССР тоже была разработана шестиканальная система воспроизведения звука в кинематографе Суперфон-35 , альтернативная многоканальным системам " Dо1Ьу-Stereo''. Однако "Суперфон-35" не получил широкого распространения в России. Две установки действуют в Москве – в кинотеатре "Октябрь" и малом зале Дома кино, одна в С.-Петербурге.
К многополосным относятся системы шумоподавления "Тельком с4" и "Хай-Ком" (Нigh - Com). Структурная схема системы "сжиматель-расширитель" "Тельком с4" изображена на рис. 11.49, а ее амплитудные характеристики – на рис. 11.50. В каждом полосном тракте сжимателя и расширителя использованы по три регулируемых усилителя РУ –
один в РЗ, два – в У3 Управляющее напряжение Еу воздействует сразу на все три РУ. В УЗ спектр сигнала разделяется, как и в" Dо1Ьу-А", на четыре части, но с иными частотными границами: 35–215…215–1450, 1450–4800, 16000 Гц. Постоянные времени в каждом из четырех У3 подобраны таким образом, чтобы получить быструю реакцию управляющего напряжения Еу на нарастание и спадание уровня входного сигнала и достаточно хорошее сглаживание пульсаций выпрямленного напряжения. Регулирование производится во всем диапазоне изменения входного уровня 90 дБ. При изменении входного уровня на 90 дБ выходной уровень изменяется на 60 дБ. Коэффициент сжатия сж = 90/60 = 1,67.
Система "Хай-Ком" - модификация системы "Тельком с4". В ней используют не три, а два регулируемых усилителя. Коэффициент сжатия составляет 0,5.
