Электрические характеристики путевых реле
Тип реле |
Напряжение, В |
Число обмоток |
Тип реле |
Напряжение, В |
Число обмоток |
||
Срабатывания якоря, не более |
Возвраты якоря, не менее |
Срабатывания якоря, не более |
Возвраты якоря, не менее |
||||
АНШ2-2 |
0,27 |
0,11 |
Две |
АНВШ2-2400 |
10,5 |
5 |
Мостовая |
ИМШ1-0,3 |
0,08 |
0,04 |
Одна |
ИМВШ-110 |
3,2 |
2 |
Мостовая |
Импульсные путевые реле обладают высокой чувствительностью и быстродействием. Возврат якоря обеспечивается у них в каждом интервале между импульсами сигнального тока. Напряжение на путевом реле во время импульса равно рабочему напряжению Up, и фронтовые контакты замкнуты, а во время интервала напряжение на реле полностью отсутствует, вследствие чего фронтовые контакты разомкнуты.
Импульсное путевое реле регулируется на режим работы с преобладанием, чтобы при прекращении тока в обмотке якорь реле возвращался в исходное положение. Реле постоянного тока типа ИМШ1-0,3 поляризованное, оно обладает избирательностью к направлению сигнального тока. Реле типа ИМВШ-110 переменного тока. Обмотка его включена через выпрямитель, выполненный в виде моста из четырех диодов. Вместо этого реле может применяться импульсное реле типа ИВГ с герконовыми контактами, которое имеет более высокие электрические характеристики.

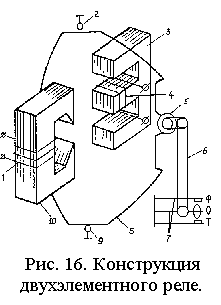

В качестве двухэлементного путевого приемника используются реле типа ДСР или ДСШ (рис. 16). Эти реле имеют два воспринимающих органа - путевую 1 и местную 4 обмотки. Путевая обмотка подключена к рельсовой линии, а местная - к источнику переменного тока. Вместо якоря у этого реле алюминиевый сектор 8, расположенный между полюсами сердечников 3,10 местного и путевого элементов. Вращаясь на оси, сектор перемещает при помощи коромысла 5 и тяги 6 пружину контакта О контактной группы 7. Ограничивают вращение сектора упорные ролики 2 и 9.
Когда по обоим обмоткам протекает ток, магнитные потоки, созданные ими, вступают во взаимодействие в секторе и возникает вращающий момент, стремящийся повернуть сектор. Положительный вращающий момент и движение сектора вверх, а следовательно и замыкание общего контакта О с фронтовым Ф происходит только при определен-

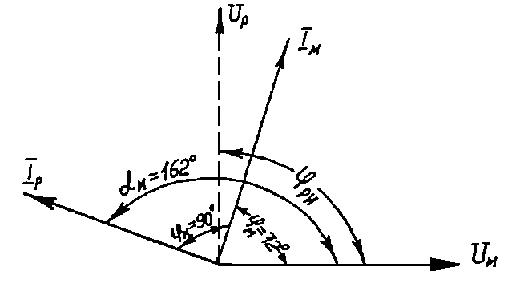

н ом соотношении фаз между токами (напряжениями) путевого и местного элементов. Наибольший вращающий момент имеет место когда ток в местной обмотке 1м (рис. 17) опережает ток 1р в путевой на 90°, но отстает от напряжения местной обмотки Uм на 72°. Образующееся при этом отставание тока путевого элемента Iр от напряжения на местном элементе Uм на угол 162° называется идеальным фазовым соотношением. Отклонение фазовых соотношений от идеальных более чем на 30° уменьшает вращающий момент, а при отклонении более чем па 90° он меняет знак.
Так как работа реле ДСР и ДСШ зависит от фазовых соотношений, их называют фазочувствителъными. Электрические характеристики этих реле приведены в табл. 2.
Рис. 17. Векторная диаграмма идеальных фазовых соотношений реле типа ДСШ.
Таблица 2
Электрические характеристики путевых реле типа ДСШ
Тип реле |
Частота сигнального тока, Гц |
Местный элемент |
Путевой элемент |
Идеальный угол между напряжениями Uр и Uм, φри, град |
||
Напряжение Uм, В |
Ток Iм, А |
Напряжение Uр подъема, В не более |
Напряжение отпускания сектора, В не менее |
|||
ДСШ-12 |
50 |
220 |
0,072 |
10 |
6,3 |
90 |
ДСШ-13 |
25 |
110 |
0,05 |
11 |
7,0 |
90 |
ДСШ-13А |
25 |
110 |
0,08 |
9 |
5,4 |
90 |
