1. СВЕТОФОРЫ.
1.1. Назначение сигналов.
На железнодорожном транспорте безопасность движения и четкую организацию, поездной и маневровой работы обеспечивают сигналы. С помощью сигнала передается приказ машинисту, разрешающий или запрещающий движение.
Сигналы подразделяются на звуковые и видимые. Звуковые сигналы подаются свистками локомотивов, мотор-вагонных поездов (электропоездов) и дрезин, ручными свистками, духовыми рожками. гудками и петардами.
Видимые сигналы подаются сигнальными приборами - светофорами, дисками, щитами, фонарями, флагами, сигнальными указателями и знаками. По времени их применения они делятся на ночные, дневные и круглосуточные.
Основным видимым сигналом круглосуточного действия на железнодорожном транспорте является светофор, который приказы машинисту передает световыми сигналами, отличающимися друг от друга цветом, частотой мигания, числом одновременно горящих огней.
1.2. Классификация и место установки светофоров.
Светофоры классифицируются по трем признакам: по назначению, способу установки и по типу оптической системы.
1.2.1. По своему назначению светофоры (рис. 1) подразделяются на:
проходные, разрешающие или запрещающие проследовать поезду с одного блок-участка перегона на другой;
входные, разрешающие или запрещающие поезду следовать с перегона на станцию;
выходные, разрешающие или запрещающие поезду отправиться с прие-мо-отправочного пути станции на перегон;
маршрутные, разрешающие или запрещающие поезду проследовать из одного района станции в другой ;
маневровые, разрешающие или запрещающие маневровые передвижения на станции;
горочные, разрешающие или запрещающие роспуск вагонов с сортировочной горки;
повторительные, имеющие только зеленый огонь, оповещают о разрешающем показании выходного, маршрутного или горочного светофоров, когда по местным условиям видимость основного светофора не обеспечивается.
Рис.1. Разновидности светофоров.
Кроме перечисленных светофоров на железной дороге применяют заградительные, переездные, прикрытия, предупредительные и локомотивные светофоры.
Заградительные светофоры, красные огни которых требуют остановки поезда, устанавливаются на переездах и включаются дежурным по переезду при возникновении препятствия для движения поезда.
Переездные светофоры ограждают переезд со стороны автотранспорта двумя красными мигающими огнями при приближении поезда. Светофоры прикрытия ограждают места пересечения железной дороги в одном уровне другими железными дорогами. Сигнализируют красным и зеленым огнями.
Предупредительные светофоры заблаговременно предупреждают (на расстоянии не менее тормозного пути поезда) о показании входных, проходных светофоров, светофоров прикрытия.
Локомотивные светофоры устанавливаются в кабине машиниста и информируют о показаниях путевого светофора, к которому приближается поезд.
1.2.2. По способу установки, что зависит от габаритов и местных условий, светофоры подразделяются на мачтовые и карликовые (на фундаменте) (рис.2) и устанавливаются, как правило, с правой стороны железнодорожного пути по направлению движения. Если по условиям габарита нельзя установить светофор в земляное полотно, его располагают на мостике или консоли над осью ограждаемого им пути или с правой стороны (рис. 3).
Мачтовые светофоры устанавливаются на перегоне или главных путях станции, а также с боковых путей по которым осуществляется безостановочный пропуск поездов со скоростью более 50 км/ч, кроме того мачтовыми устанавливают маневровые светофоры из тупиков и подъездных путей.
Мачты светофоров выпускаются железобетонные и металлические длиной 8 и 10м. Железобетонные светофорные мачты - конические. Диаметр основания 276 или 303 мм, диаметр вершины 170 мм. Металлические мачты изготовляют из стальных труб диаметром 103 - 140 мм и толщиной стенки 4 мм.
Светофоры с железобетонными мачтами устанавливаются непосредственно в грунт, а светофоры с металлическими мачтами и карликовые - на железобетонные фундаменты. В последнее время карликовые светофоры устанавливают на металлическом фундаменте - каркасе. Металлические мачты светофоров соединяют с фундаментом при помощи специального стакана 1, в котором имеется муфта для разделки кабеля. В остальных случаях используют унифицированные кабельные муфты 2 типа УКМ-12 или УПхМ-24 (см. рис. 2).
Мачтовые светофоры снабжаются складными 3 или наклонными 4 лестницами.
На мачтах светофоров монтируются литерные знаки 5, указывающие номер или буквенно-цифровое наименование светофора: 6, 9, Н, НМ4, Ч5, М2 и т.п. На карликовых светофорах литерные знаки устанавливаются на фундаменте.
1.2.3. По типу оптической системы светофоры подразделяются на линзовые и прожекторные. Линзовый светофор для каждого сигнального огня имеет отдельный линзовый комплект, а прожекторный светофор одним линзовым комплектом дает три различных по цвету сигнальных огня.

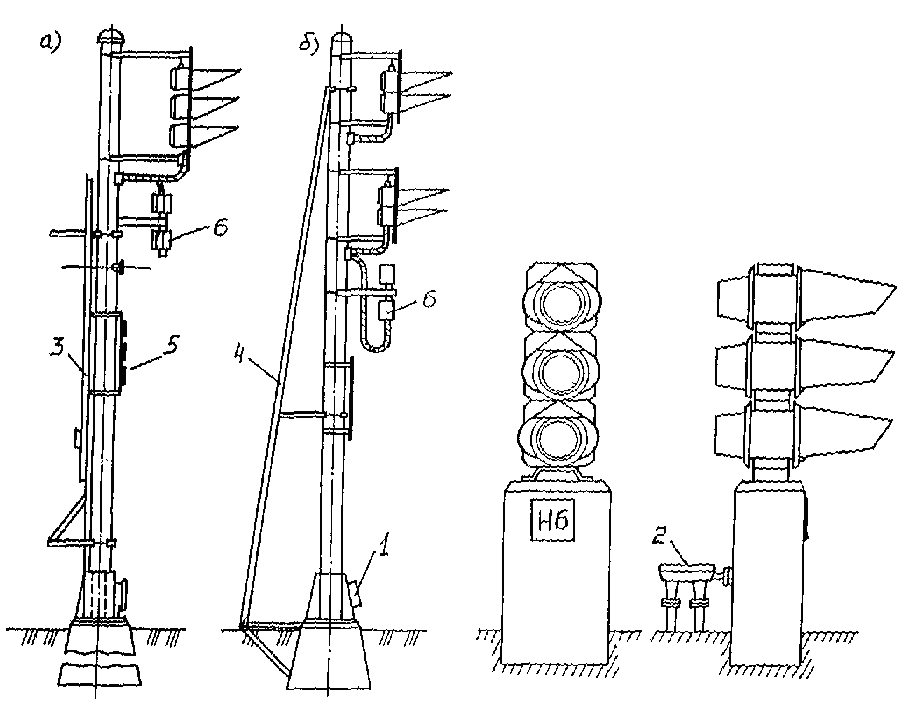

Рис.2. Светофор лит попы и мачтовый: а - проходной; б - выходной.
Карликовый светофор.
Рис.З. Светофор на консоли мостике.
1.2.4. Все светофоры имеют наименование (см. рис. 1 и рис. 4, а). Входной светофор со стороны прибытия четных поездов по правильному пути имеет литер Ч, по неправильному пути - ЧД, а со стороны нечетных поездов соответственно Н и НД. Выходные светофоры обозначают буквой Н или Ч в зависимости от направления движения и дополняют номером пути, с которого установлен светофор (НЗ, Н4, 41, 44 и т.д.). Литер маршрутных светофоров аналогичен литеру выходного, но с добавлением буквы М (НМ1, НМ2, ЧМ2ит.д.).
Наименование маневровых светофоров образуется из буквы М и цифры: четной - у светофоров, установленных в горловине станции со стороны прибытия четных поездов (М2. М4), нечетной - в противоположной горловине (Mlу МЗ и т.д.).
Проходные светофоры автоблокировки имеют порядковые четные (2, 4, 6) или нечетные (1, 3, 5 и т.д.) номера в зависимости от направления движения. Нумеруются проходные светофоры навстречу движению поезда.
1.2.5. Места установки светофоров должны быть выбраны с соблюдение габарита приближения строений. От оси пути дл наиболее выступающей части сигнала должны быть: для проходных и входных светофоров – 3100 мм; для мачтовых светофоров, стоящих в междупутья - 2450 мм; для карликовых - 1920 мм. При недостаточной ширине междупутья входной светофор для приема с неправильного пути перегона устанавливается карликовым и, как правило, с левой стороны. Высота карликового светофора должна быть не более 1100 мм над уровнем головки рельса.
При определении места установки светофоров должны учитываться требования к дальности видимости их сигнальных показаний. Согласно "Правил технической эксплуатации железных дорог Российской Федерации" показания входных, проходных и заградительных светофоров на прямых участках пути должны быть днем и ночью отчетливо различимы машинистом на расстоянии не менее 1000 м, на кривых участках - не менее 400 м. Сигнальные показания выходных и маршрутных светофоров главных путей должны быть видны с расстояния не менее 400 м, с боковых путей - не менее 200 м. На расстоянии не менее 200 м должны быть видны показания маневровых светофоров.
Входные светофоры устанавливают на расстоянии не менее 50 м от остряка противошерстного или предельного столбика пошерстного первого стрелочного перевода. На электрифицированных линиях входные светофоры удаляются от первого стрелочного перевода на расстояние не менее 300 м, чтобы оградить воздушный промежуток, отделяющий контактную сеть перегона от контактной сети станции.
Выходные и маршрутные светофоры устанавливаются впереди места остановки локомотива отправляемого поезда перед стрелками горловины станции. Для получения максимальной полезной длины приемоотправочных путей выходные и маршрутные светофоры располагают как можно ближе к предельному столбику стрелки, но не менее 3,5 м от него (рис. 4, а). Если перед светофором находятся остряки стрелки, то он может быть установлен непосредственно у стрелочного перевода,
Маневровые светофоры устанавливаются в местах, определяющих начало маневрового передвижения в соответствии с технологией работы станции. Расположение маневрового светофора относительно стрелочного перевода должно удовлетворять требованиям, предъявляемым к месту установки выходных светофоров.
Расстояние от остряка стрелки до светофора, стоящего у предельного столбика, зависит от типа светофора, марки крестовины стрелочного перевода, ширины междупутья и определяется по специальным таблицам при расчете ординат стрелок и сигналов.
На рис. 4, б для ширины междупутья 5,3 м и марки крестовины 1/11 показано расстояние от остряка стрелки до предельного столбика карликового светофора с одной и двумя головками, мачтового светофора со складной и наклонной лестницами.
Рис. 4. Размещение станционных светофоров.
Места установки проходных светофоров определяют в соответствии с тяговыми расчетами. Минимальное расстояние между проходными светофорами (длина блок-участка) не менее 1000 м, а максимальное - не более 2600 м, что определяется наибольшей допустимой длиной рельсовой цепи.
1.3 Устройство светофоров.
1.3.1. Основной элемент светофора - головка. Изготовляются светофорные головки из алюминиевого сплава (силумина) или чугуна и крепятся на мачте, фундаменте, мостике или консоли.
Головки линзовых мачтовых светофоров бывают одно - ,двух -, и трехзначными. Компонуют головки из одного -трех корпусов 1 из алюминиевого сплава либо из цельнолитого чугунного корпуса, линзовых комплектов 2, козырьков 3 и фонового щитка 4 (рис.5). На карликовых светофорах фоновые щиты не устанавливаются.
Фоновый щит черного цвета не дает слиться сигнальному показанию светофора с окружающей средой. Изготовляется он для корпусов из силумина специальной формы, для чугунных двух- и трехзначных головок - овальной формы, для однозначных головок - ромбовидной.
К озырек черного цвета защищает линзовый комплект от прямых солнечных лучей, вызы-вающих отблески на линзах.
1.3.2. Линзовый комплект (рис.6) линзового светофора состоит из наружной бесцветной ступе-нчатой линзы 1 и ли-нзы - светофильтра 2 красного, зеленого, желтого, синего :или лунно-белого цвета, закрепленного в 1 корпусе 3 с ламподержателем 4. Диаметр бесцветной линзы в комплектах карликовых светофоров - 160 мм, а в комплектах мачтовых светофоров - 212мм. Диаметр лизы-

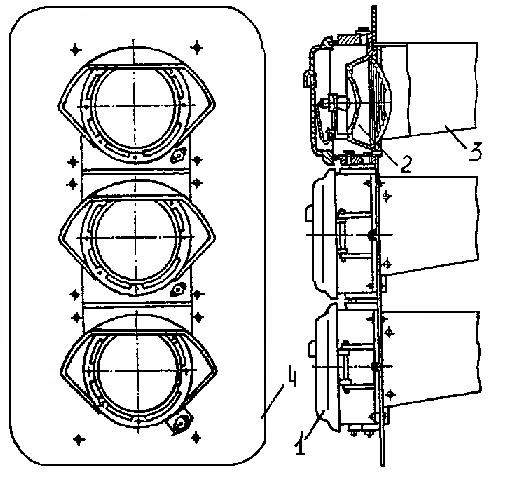

Рис.5. Трехзначная головка мачтового светофора.
Рис.6. Линзовый комплект матового светофора.
светофильтра у всех светофоров 139 мм.
Линзовый комплект и светофорная лампа представляют собой оптическую систему линзового светофора. В комплект карликового светофора входит отклоняющая вставка диаметром 52 мм для отклонения части светового потока вверх с целью обеспечения лучшей видимости показания сигнала из кабины машиниста. В линзовые комплекты мачтовых светофоров, расположенных на кривых участках, может вставляться рассеиватель в оправе поверх бесцветной линзы. Его диаметр 228мм.

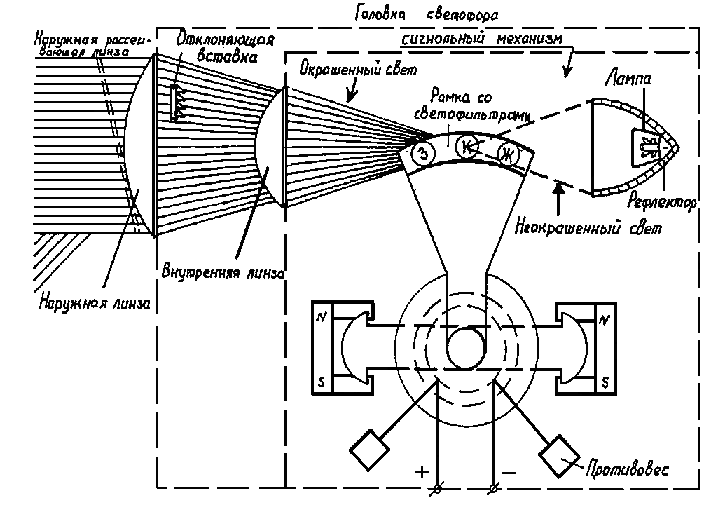

1.3.3. Головка прожекторного светофора состоит из корпуса, бесцветной линзы и сигнального механизма (рис.7).
В сигнальный механизм входят: трехпозиционное реле постоянного тока, управляющее рамкой с тремя светофильтрами; рефлектор, в корпусе которого расположена электрическая лампочка; бесцветная линза. Тип сигнального механизма, применяемого на железных дорогах России, ПС - 45.
Совокупность лампы, рефлектора, светофильтра, бесцветных линз сигнального механизма и корпуса светофора позволяют получить три сигнальных показания. Когда тока в реле нет, рамка со светофильтрами
Рис.7. Головка прожекторного светофора.
занимает среднее положение под действием фиксирующих противовесов и в пучке света, выходящего из рефлектора, устанавливается красный светофильтр. При прохождении тока по обмотке реле то одного, то другого направления якорь реле поворачивается вправо или влево, перемещая рамку, и в пучке света оказывается желтый или зеленый светофильтр. Напряжение изменения положения подвижной системы реле не более 6,3 В, напряжение возврата положения не менее 2,4 В.
Из-за концентрации на светофильтре световых (и тепловых ) лучей стекло светофильтров сильно нагревается, поэтому оно изготавливается термостойким. Светофильтры имеют небольшой (26 мм) диаметр, что позволяет применять для них высококачественное цветное стекло.
Наличие одной оптической системы исключает возможность появления ложных сигналов при попадании на линзу головки светофора солнечного луча, так как в этом случае луч, отразившись от оптики, имеет тот же цвет, что и идущий из светофора. Показания прожекторного светофора при лампе мощностью в три раза меньше видны дальше, чем показания линзового.
Линзы прожекторного светофора - плоско-выпуклые, шлифованные, диаметр наружной - 212, внутренней (линза сигнального механизма) - 112 мм. При необходимости между ними устанавливается отклоняющая вставка.
В связи с тем, что в сигнальном механизме имеется поляризованное реле, его периодически необходимо извлекать из корпуса светофорной головки и отправлять для проверки электрических параметров. Для транспортировки сигнального механизма (масса 12,1 кг) на нем имеется литая ручка.
1.3.4. Для линзовых и прожекторных светофоров применяются специальные лампы типа ЖС (рис.8, а). Нить накала у них максимально укорочена. Поэтому они низковольтные: линзовые - на 12 В, прожекторные - 10В.
Мощность линзовых светофорных ламп - 15.25 и 35 Вт, прожекторных-5 и 10 Вт.
Лампы типа ЖС можно вставлять в светофор только в определенном положении, благодаря чему нить лампы всегда находится в фокусе. Для этого на цоколе лампы имеются фиксирующие штифты или два секторных выступа различной величины.
Для линзовых светофоров, кроме однонитевых ламп типа ЖС, изготавливают двухнитевые лампы типа ЖЛС (рис.8, б). Эти лампы имеют малогабаритную колбу, основную и резервную нити накала и цокольное устройство с установочным кольцом, у которого есть выемка для точной установки лампы в ламподержателе. Двухнитевые лампы рассчитаны на напряжение 12 В и имеют мощность 15 и 25 Вт. Устанавливаются эти лампы в линзовых комплектах горизонтально (см. рис. 6). При этом резервная нить находится не в фокусе, поэтому видимость сигнального показания при перегорании основной нити несколько снижается.
Срок службы спирали однонитевой лампы составляет около 1000 ч, основной двухнитевой лампы - 2000 ч, а резервной - 300 ч.
1.3.5. При большом числе направлений для того, чтобы указать путь приема, или направление следования поезда или маневрового состава, применяются маршрутные световые указатели направления 1 белого цвета (цифровые, буквенные или положения), помещаемые на мачтах светофоров (см. рис. 3). Для указания номера пути, с которого разрешено движение поезду, на групповых выходных и маршрутных светофорах устанавливаются световые указатели зеленого цвета. Эти указатели могут использоваться и для указания номера пути, с которого разрешено движение маневрового состава при наличии на выходном или маршрутном светофоре лунно-белого огня.
В указателе размещены 42 лампы на напряжение 220 В мощностью 40 Вт, обеспечивающие дальность видимости указателя не ме-нее 100 м. При загорании ламп машинист видит циф-ру или букву, либо полосу вертикальную или по диагонали.
Если поезд следует на станции по пологим стрел-кам с крестовиной марки 1/18, на мачтах входных, маршрутных и выходных светофоров располагают сигнальный указатель ско-рости 2 (зеленую светящую-ся горизонтальную полосу). В металлическом корпусе указателя (см. рис. 3) расположены три линзовых комплекта карликового светофора с зелеными светофильтрами. Горящая зеленая полоса дополняет разрешающее показание светофора и указывает на возможность следования по стрелкам станции с повышенной скоростью (60 или 80 км/ч).
На мачте проходного, входного, маршрутного и выходного светофоров, которым ограждается по главному пути участок, не обеспечивающий требуемого тормозного пути, размещают два световых указателя 6 (см. рис. 2) белого цвета в виде двух стрел, обращенных вниз, а на предупредительном к нему светофоре - такой же указатель в виде одной стрелы. Указатель имеет литой чугунный корпус, внутри которого находится светофорная лампа.
1.4.Сигнализация светофоров.
1.4.1.В соответствии с Инструкцией по сигнализации на железных дорогах Российской Федерации принято типовое расположение сигнальных огней в зависимости от назначения светофора (проходной при трехзначной автоблокировке, проходной при четырехзначной автоблокировке, входной, выходной и т.п.). Расположение сигнальных огней определяется по специальным таблицам [7, приложения 1…5].
1.4.2. Основные значения сигналов, подаваемых светофорами независимо от места установки и назначения их (рис. 9):
- один красный огонь - проезд светофора запрещен;
- один желтый огонь - разрешается движение с готовностью остановиться (отклонения по стрелочному переводу нет), следующий светофор
Рис.9. Сигнальные показания светофоров
закрыт;
- один зеленый огонь - разрешается движение с установленной скоростью, следующий светофор открыт;
- один желтый мигающий огонь - разрешается движение с установленной скоростью, следующий светофор открыт и требует проследования его с уменьшенной скоростью, так как впереди отклонение по стрелочному переводу с маркой крестовины 1/9 или 1/11;
- один зеленый мигающий огонь - разрешается движение с установленной скоростью, следующий сигнал открыт и требует проследования его со скоростью не более 80 км/ч, так как впереди отклонение по стрелочному переводу с пологой маркой крестовины 1/18.
