1.4. Построение картины поля

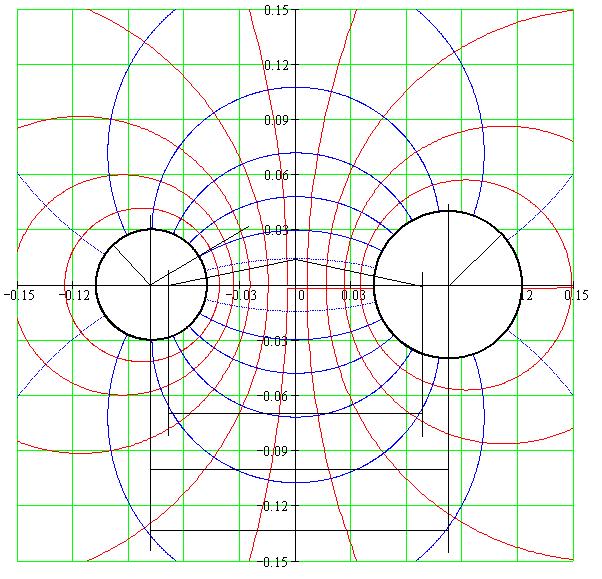

На рис. 2 показана картина электростатического поля двух проводящих цилиндров кругового сечения, построенная с помощью компьютерной системы MathCAD по данным таблиц 1 и 2.
Рис. 2
2. Анализ электростатического поля
2.1. Аналитическое определение максимальной напряженности
Из выражения для модуля вектора напряженности:
E= (5)
следует, что максимальное значение напряженности поля будет в той точке, где произведение r1r2 будет минимальным. Исследуя картину поля, можно заметить, что точка с максимальной напряженностью принадлежит линии, соединяющей электрические оси, и имеет координаты r1=r1', r2=r2', т.е. находится на поверхности левого цилиндра.
Из выражения
выразим τ и подставим в (5), получим:
В/м.
2.2 Определение максимальной напряженности по картине поля
При известной величине приращения ΔU потенциала, максимальное значение напряженности поля, определяемой по формуле:
E= , (6)
будет в точке, где Δn минимально. Этому значению соответствует отрезок линии, соединяющей электрические оси и ограниченный с одной стороны следом поверхности левого цилиндра, а с другой - линией равного потенциала.
В нашем случае
= 0,006495 м.
Подставив в (6) численные значения, получим:
=61590 В/м.
3. Расчет и построение кривой распределения заряда
3.1. Аналитическое определение распределения заряда

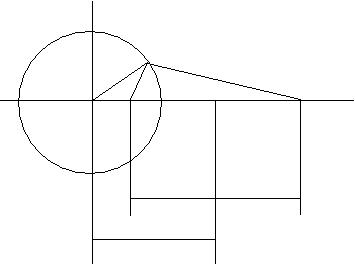

Из граничного условия на поверхности раздела проводника и диэлектрика плотность заряда на поверхности провода с радиусом R1 определяется как (рис. 3):
,
г де = 0,006016 м,
ψ - угол, отсчитываемый по периметру цилиндра от оси Ох в направлении против часовой стрелки,
Δψ=20◦,
=
Рис. 3
3.2. Расчет распределения заряда по картине поля
Расчет выполняется по формуле:
,
где - длина средней нормали, проведенной между поверхностью цилиндра и ближайшей линией равного потенциала.
Результаты расчета распределения заряда по периметру цилиндра радиуса R1 представлены в таблицах 3 и 4.
Таблица 3 Таблица 4
∆ni, 10-3 м |
, 10-7 К/м2 |
6.495 |
4.692 |
6.772 |
4.41 |
7.582 |
3.748 |
8.862 |
3.023 |
10.495 |
2.417 |
11.658 |
1.971 |
14.088 |
1.666 |
15.59 |
1.472 |
16.594 |
1.364 |
16.948 |
1.33 |
16.594 |
1.364 |
15.59 |
1.472 |
14.088 |
1.666 |
11.658 |
1.971 |
10.495 |
2.417 |
8.862 |
3.023 |
7.582 |
3.748 |
6.772 |
4.41 |
6.495 |
4.692 |
ψi град |
σi,10-7 К/м |
0 |
5.997 |
20 |
5.778 |
40 |
5.229 |
60 |
4.565 |
80 |
3.949 |
100 |
3.454 |
120 |
3.089 |
140 |
2.845 |
160 |
2.705 |
180 |
2.659 |
200 |
2.705 |
220 |
2.845 |
240 |
3.089 |
260 |
3.454 |
280 |
3.949 |
300 |
4.565 |
320 |
5.229 |
340 |
5.778 |
360 |
5.997 |

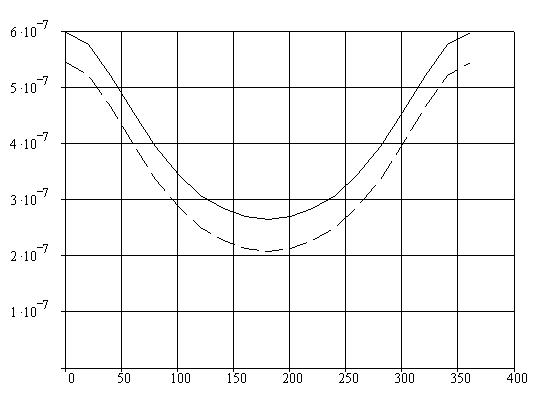

По данным таблиц 3 и 4 на рис. 4 построены графики зависимости распределения плотности заряда по периметру цилиндра радиуса R1.
Рис. 4
