2.2. Развертка прямого кругового цилиндра

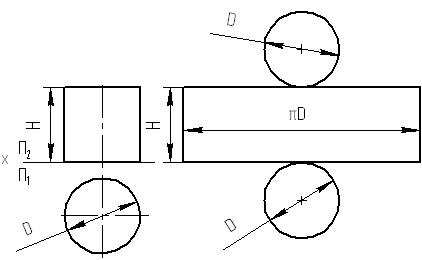

Боковая поверхность цилиндра представляет собой прямоугольник со сторонами Н и πD. Основания цилиндра на горизонтальной плоскости проекций изображаются в натуральную величину. Для построения развертки цилиндра (рисунок 22) нужно на свободном поле чертежа провести две параллельные прямые, расстояние между ними равно высоте цилиндра – Н.

Рисунок 22

На этих прямых от произвольно выбранной точки отложить расстояние, равное длине окружности – πD. Построенный прямоугольник является разверткой боковой поверхности цилиндра. Остается пристроить окружности – основания цилиндра.

Если на фигуру развертки необходимо нанести линию пересечения, то лучше воспользоваться вторым способом (рисунок 23).

Рисунок 23

Разделим основание цилиндра на 12 частей, как показано на рисунке 18, затем на свободном поле чертежа проведем две параллельные прямые, расстояние между которыми равно высоте цилиндра. На одной из прямых отложим с помощью циркуля 12 раз 1/12 часть окружности, построили контур развертки боковой поверхности цилиндра. Как построить основания ясно из рисунка.

На развертке цилиндра найдем положение точки К (рисунок 24). Для этого циркулем измерим расстояние от т.8₁ (или 9₁) до т.Е₁, затем на развертке найдем т.8 (или т.9) и из нее как из центра проведем дугу радиусом равным измеренному расстоянию, получим т.Е. Далее через т.Е нужно провести образующую, на которой отложить расстояние |Е₂К₂|, искомая точка К построена.

Рисунок 24

ПРИЛОЖЕНИЕ 3

Формы основной надписи для оформления графических работ

Основная надпись для оформления графических работ (факультет ПГС)

Основная надпись для оформления графических работ (факультет МСХ)

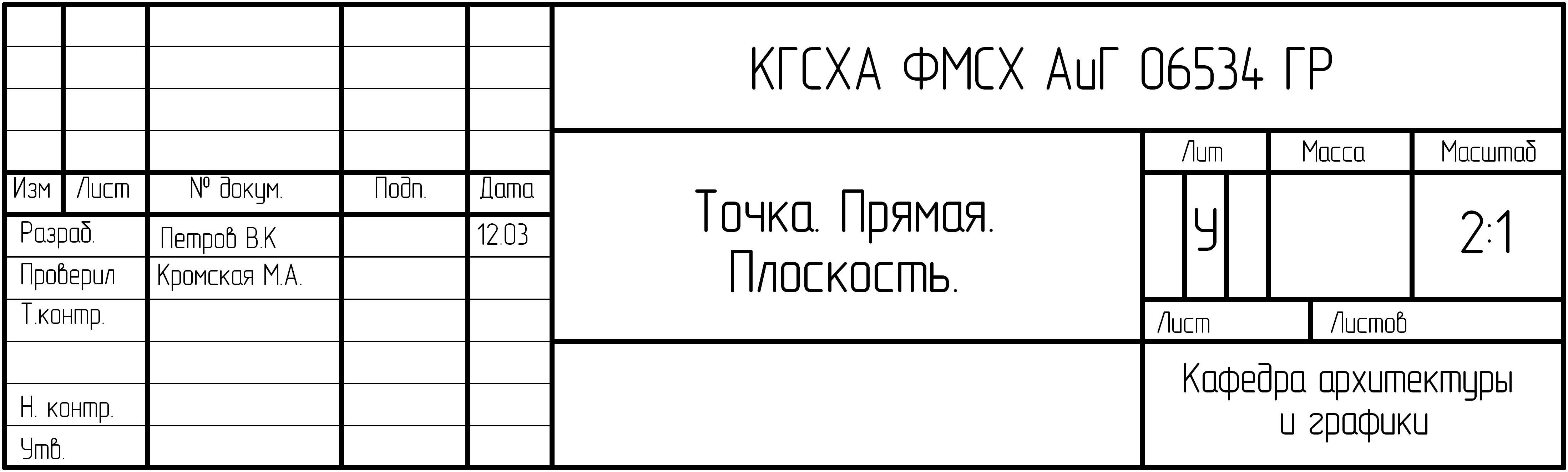

Пример заполнения основной надписи (факультет МСХ)

Пример заполнения основной надписи (факультет ПГС)

ПРИЛОЖЕНИЕ 4

Общие правила оформления чертежей Форматы (гост 2.301 – 68*)

Данный ГОСТ устанавливает пять основных форматов:

А4 210 х 297 А2 420 х 594 А0 841 х 1189

А3 297 х 420 А1 594 х 841

При оформлении чертежа следует помнить:

• Формат А4 располагается только вертикально, остальные могут располагаться как вертикально так и горизонтально;

• Рамка основной надписи выполняется сплошной основной линий (от левого края формата отступается 20 мм (поле для подшивки), с других сторон по 5 мм).

Масштабы (гост 2.302 – 68*)

Детали на чертеже в зависимости от их сложности и размеров могут изображаться в натуральную величину либо с увеличением или уменьшением.

Масштабом называется отношение линейных размеров изделия на чертеже к его действительным размерам.

Масштабы: ▪ уменьшения 1:2 1:2,5 1:4 1:5 1:10 1:15 1:20 1:25 1:40 1: 50 и т.д.

▪ натуральный 1:1

▪ увеличения 2:1 2,5:1 4:1 5:1 10:1 15:1 20:1 25:1 40:1 50:1 и т.д.

Замечания: ▪ угловые размеры при масштабировании не изменяются;

▪ какой бы ни был масштаб, размеры наносятся действительные;

▪ масштаб изображения, отличающийся от указанного в основной надписи, указывают в скобках рядом с обозначением. Например:

А (2:1) В – В (1:4)
