МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РФ

ФГОУ ВПО «Курганская государственная сельскохозяйственная академия им. Т.С. Мальцева»

Кафедра архитектуры и графики

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ

Методические указания и варианты заданий

для самостоятельной работы студентов

специальностей 270800, 280104, 280700, 560800

КГСХА-2008

Филонова Л.Н., Глебова Т.П., Пянзина Ю.А.

НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ

Методические указания и варианты заданий

для самостоятельной работы студентов

специальностей 270800, 280104, 280700, 560800

КГСХА-2008

Введение

Методические указания предназначены для студентов факультетов промышленного и гражданского строительства и механизации сельского хозяйства.

Пособие содержит краткие указания по выполнению контрольных эпюров, рассчитанных на индивидуальную самостоятельную внеаудиторную работу студентов.

К каждому эпюру составлены таблицы заданий по вариантам и даны примеры выполнения эпюров.

Студенты факультетов МСХ и ПГС выполняют:

  • эпюр № 1 по теме «Точка, прямая, плоскость»;

  • эпюр № 2 по теме «Преобразование чертежа»;

  • эпюр № 3 по теме «Пересечение поверхности плоскостью и взаимное пересечение поверхностей».

Задания к эпюрам № 1 и № 2 выполняются по координатам, приведенным таблицах 1 и 2. Задания к эпюру № 3 выбираются из приложения 1.

Все эпюры оформляются в альбом с титульным листом. Пример выполнения титульного листа помещен в приложении 5.

Эпюр №1 по теме «Точка, прямая, плоскость»

1.1 Содержание эпюра:

Дано: 1. Плоскость треугольника {АВС};

2. Точка Д, не принадлежащая плоскости треугольника {АВС}.

Требуется:

задача 1 - определить расстояние от точки Д до плоскости, заданной треугольником АВС;

задача 2 - построить плоскость, параллельную плоскости, заданной треугольником АВС, и отстающую от нее на 50 мм;

задача 3 - через вершину В треугольника АВС провести плоскость, перпендикулярную к стороне АС, построить линию пересечения данной плоскости с плоскостью, заданной треугольником АВС, определить их видимость.

Рекомендации по выполнению эпюра:

  1. Чертеж должен быть выполнен в соответствии с ГОСТми: 2.301 – 68* (Форматы), 2.302 - 68* (Масштабы), 2.303 - 68* (Линии), 2.304 – 81 (Шрифты) (приложение 4);

  2. После выполнения чертежа выполнить его обводку (возможно оформление в цвете):

    • исходный чертеж (цвет черный) и результат построений (цвет красный) выполнить сплошными основными толстыми линиями;

    • промежуточные построения (цвет синий) – сплошными тонкими;

    • невидимые линии – штриховой.

Указания к выполнению эпюра:

1. Студенты факультета МСХ выполняют задачи 1, 2, 3 на двух листах формата А3, совместив задачи 1 и 2 на одном чертеже (рисунки 1.2, 1.3). Студенты факультета ПГС выполняют задачи 1, 2 на двух форматах А3 (решение задач выполнить раздельно);

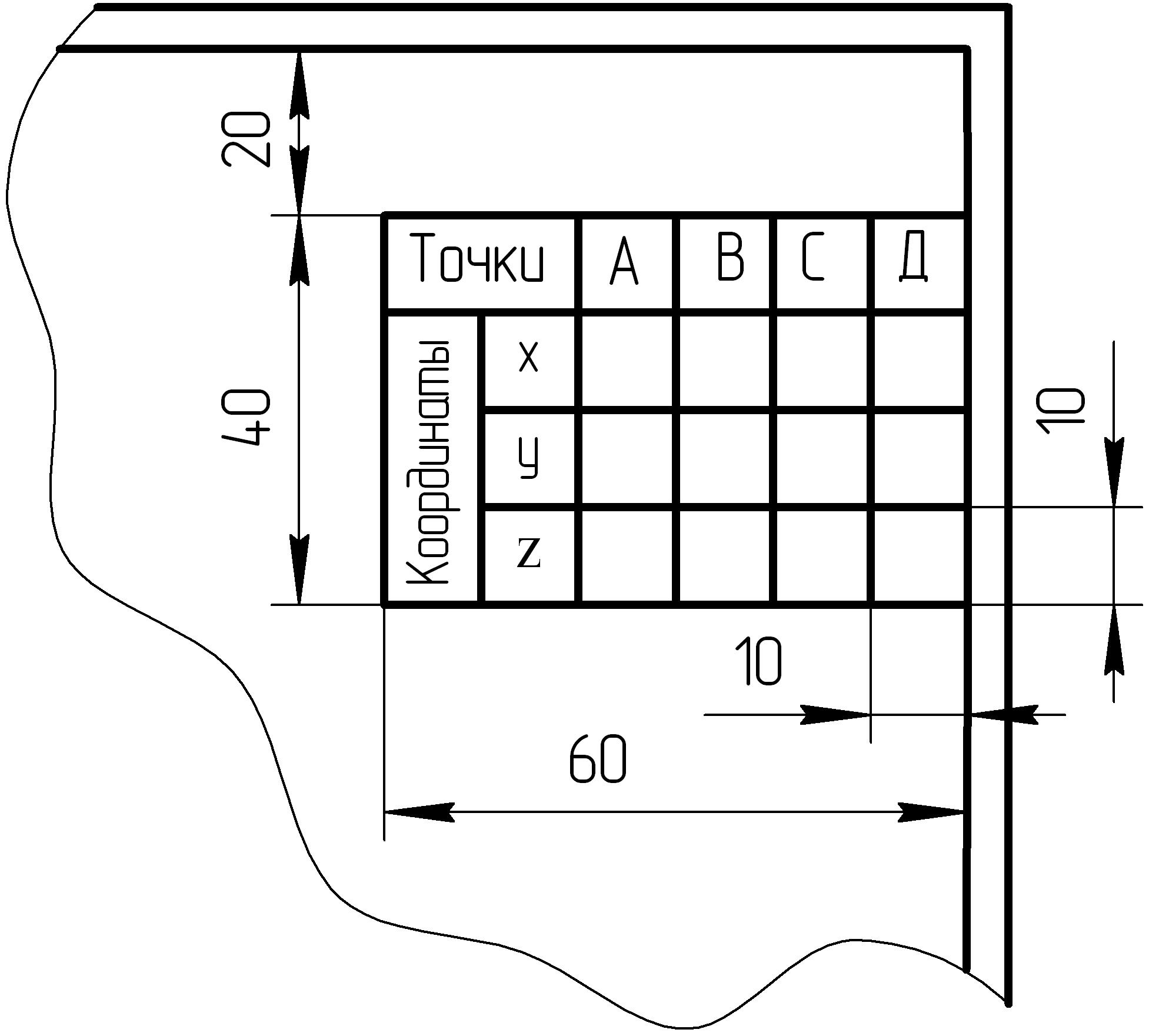

2. Данные для выполнения эпюра взять из таблицы 1 в соответствии с вариантом. Координаты точек даны в миллиметрах и размещаются на листе в верхнем правом углу как показано на рисунке 1.1. Решение всех задач выполнить в масштабе 2:1. Основная надпись выбирается в соответствии с факультетом из приложения 3.

Рисунок 1.1
