6.2.3.2 Розрахункові гідрографи повеней і паводків
Через відсутність спостережень над стоком розрахункових гідрографів повеней і паводків виконано по моделях , які спостерігали повені і паводки на річці-аналозі.
В якості річки - аналога прийнята р. Вижівка.
Перерахунок координат гідрографів моделі в координати розрахункових гідрографів приведені в таблицях 6.19, 6.20 і графічно зображені на рис.6.2 та листі 4
Таблиця 6.19
Розрахункові координати гідрографів паводка
Дата |
Координати моделі |
Координати розрахункових гідрографів |
||||||
Q м |
Т м |
Р=1% |
Р=5% |
Р=10% |
||||
Q,м3/с |
Т,доб. |
Q,м3/с |
Т,доб. |
Q,м3/с |
Т,доб. |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
28.ІІІ. |
0,71 |
0 |
0,16 |
0 |
0,11 |
0 |
0,092 |
0 |
29.ІІІ. |
0,93 |
1 |
0,21 |
1,41 |
0,15 |
1,54 |
0,12 |
1,69 |
30.ІІІ. |
1,49 |
2 |
0,34 |
2,82 |
0,24 |
3,08 |
0,19 |
3,38 |
31.ІІІ. |
1,87 |
3 |
0,43 |
4,23 |
0,30 |
4,62 |
0,24 |
5,07 |
1.ІУ. |
1,68 |
4 |
0,39 |
5,64 |
0,27 |
6,16 |
0,22 |
6,67 |
2.ІУ |
1,53 |
5 |
0,35 |
7,05 |
0,24 |
7,70 |
0,20 |
8,45 |
3.ІУ. |
1.70 |
6 |
0,39 |
8,46 |
0,27 |
9,24 |
0,22 |
10,1 |
4.ІУ. |
8,08 |
7 |
0,48 |
9,87 |
0,33 |
10,8 |
0,27 |
11,8 |
5.ІУ |
4,35 |
8 |
1,00 |
11,3 |
0,70 |
12,3 |
0,57 |
13,5 |
6.ІУ |
15,1 |
9 |
3,47 |
12,7 |
2,41 |
13,8 |
1,96 |
15,2 |
7.ІУ. |
19,8 |
10 |
4,56 |
14,1 |
3,17 |
15,4 |
2,57 |
16,9 |
8.ІУ. |
10,0 |
11 |
2,30 |
15,5 |
1,60 |
16,9 |
1,30 |
18,6 |
9.ІУ. |
8,30 |
12 |
1,91 |
16,9 |
1,33 |
18,5 |
1,08 |
20,3 |
10.ІУ. |
7,50 |
13 |
1,72 |
18,3 |
1,20 |
20,0 |
0,93 |
22,0 |
11.ІУ. |
5,70 |
14 |
1,31 |
19,7 |
0,91 |
21,6 |
0,74 |
23,7 |
12.ІУ. |
4,53 |
15 |
1,04 |
21,2 |
0,72 |
23,1 |
0,59 |
25,4 |
13.ІУ. |
3,33 |
16 |
0,76 |
22,6 |
0,53 |
24,6 |
0,43 |
27,0 |
14.ІУ. |
2,46 |
17 |
0,56 |
24,0 |
0,39 |
26,2 |
0,32 |
28,7 |
15.ІУ. |
2,27 |
18 |
0,52 |
25,4 |
0,36 |
27,7 |
0,30 |
30,4 |
16.ІУ. |
1,87 |
19 |
0,43 |
26,8 |
0,30 |
29,3 |
0,24 |
32,1 |
17.ІУ. |
1,50 |
20 |
0,34 |
28,2 |
0,24 |
30,8 |
0,19 |
33,8 |
18.ІУ. |
1,17 |
21 |
0,27 |
29,6 |
0,19 |
32,3 |
0,15 |
35,5 |
19.ІУ. |
0,98 |
22 |
0,22 |
31,0 |
0,16 |
33,9 |
0,13 |
37,2 |
20.ІУ. |
0,90 |
23 |
0,21 |
32,4 |
0,14 |
35.4 |
0,12 |
38,9 |

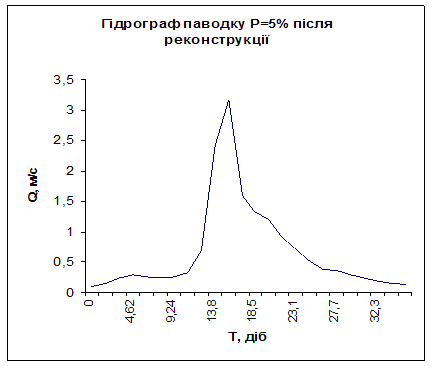

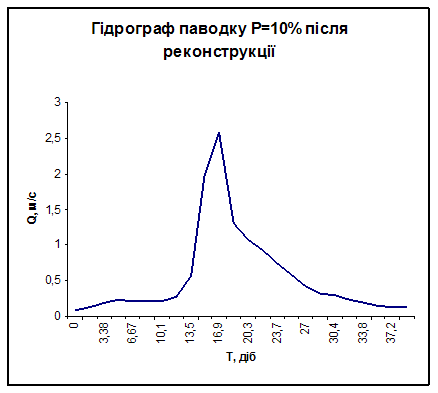

Рис.6.2. Гідрографи паводку після реконструкції
Таблиця 6.20
Розрахункові координати гідрографів паводка
Дата |
Координати моделі |
Координати розрахункових гідрографів |
||||||
Q м |
Т м |
Р=1% |
Р=5% |
Р=10% |
||||
Q,м3/с |
Т,доб. |
Q,м3/с |
Т,доб. |
Q,м3/с |
Т,доб. |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
3.ІУ. |
0,90 |
0 |
0,72 |
0 |
0,31 |
0 |
0,19 |
0 |
4.ІУ. |
1,16 |
1 |
0,93 |
0,31 |
0,40 |
0,39 |
0,24 |
0,40 |
5.ІУ |
2,61 |
2 |
2,09 |
0,62 |
0,91 |
0,78 |
0,55 |
0,80 |
6.ІУ |
2,57 |
3 |
2,06 |
0,93 |
0,90 |
1,17 |
0,54 |
1,20 |
7.ІУ. |
2,44 |
4 |
1,95 |
1,24 |
0,85 |
1,56 |
0,51 |
1,60 |
8.ІУ. |
2,51 |
5 |
2,01 |
1,55 |
0,88 |
1,95 |
0,53 |
2,00 |
9.ІУ. |
2,58 |
6 |
2,06 |
1,86 |
0,90 |
2,34 |
9,54 |
2,40 |
10.ІУ. |
4,13 |
7 |
3,30 |
2,17 |
1,44 |
2,73 |
0,87 |
2,80 |
11.ІУ. |
9,77 |
8 |
7,82 |
2,48 |
3,42 |
3,12 |
2,05 |
3,20 |
12.ІУ. |
8,63 |
9 |
6,90 |
2,79 |
3,02 |
3,51 |
1,81 |
3,60 |
13.ІУ. |
5,85 |
10 |
4,68 |
3,10 |
2,05 |
3,90 |
1,23 |
4,00 |
14.ІУ. |
3,82 |
11 |
3,06 |
3,41 |
1,33 |
4,21 |
0,80 |
4,40 |
15.ІУ. |
3,09 |
12 |
2,47 |
3,72 |
1,08 |
4,60 |
0,65 |
4,80 |
16.ІУ. |
2,65 |
13 |
2,12 |
4,03 |
0,92 |
4,99 |
0,55 |
5,20 |
17.ІУ. |
2,16 |
14 |
1,73 |
4,34 |
0,75 |
5,38 |
0,45 |
5,60 |
18.ІУ. |
1,68 |
15 |
1,34 |
4,65 |
0,59 |
5,77 |
0,35 |
6,00 |
19.ІУ. |
1,42 |
16 |
1,14 |
4,96 |
0,50 |
6,16 |
0,30 |
6,40 |
20.ІУ. |
1,12 |
17 |
0,90 |
5,27 |
0,39 |
6,55 |
0,23 |
6,80 |
21.ІУ. |
1,01 |
18 |
0,81 |
5,58 |
0,35 |
6,94 |
0,21 |
7,20 |
22.ІУ. |
0,88 |
19 |
0,70 |
5,89 |
0,31 |
7,33 |
0,18 |
7,60 |
23.ІУ. |
0,75 |
20 |
0,60 |
6,20 |
0,26 |
7,72 |
0,16 |
8,00 |
24.ІУ. |
0,66 |
21 |
0,53 |
6,51 |
0,23 |
8,11 |
0,14 |
8,40 |
При проектуванні осушувальної системи розрахунковими являються посівні, високі літньо-осінні і побутові витрати.
Осушувальна система в літньо-осінній період повинна забезпечувати своєчасний відвід надлишкових вод, не допускаючи довготривалого затоплення осушених площ.
Високі літньо-осінні витрати розрахункової забезпеченості визначались шляхом множення миттєвих зливових максимумів на перехідний коефіцієнт «к» від миттєвих зливових максимумів до середньодобових витрат води тієї ж забезпеченості, розрахунки приведені в таблиці 6.21.
Таблиця 6.21
№№ створів |
Місце розташування створів |
ПК |
F, км2 |
Q,м3/с |
10% |
||||
МК |
||||
1 |
Гирло каналу (Турський) |
|
19,0 |
1,45 |
Турський канал |
||||
2 |
Після впадання в МК |
|
206 |
4,26 |
Таблиця 6.22
Витрати води на посівну дату в розрахункових створах
№№ створів |
Місце розташування створів |
ПК |
F, км2 |
Посивні витрати води, м3/с |
|
Р=10% |
Р=25% |
||||
МК |
|||||
1 |
Гирло каналу (Турський) |
|
19,0 |
0,075 |
0,052 |
2 |
Після впадання в МК |
|
452 |
4,85 |
3,37 |
Таблиця 6.23
Побутові витрати води в разрахункових створах
№№ створів |
Місце розташування створів |
ПК |
F, км2 |
Витрата, м3/с |
|
Р=50% |
Р=75% |
||||
МК |
|||||
1 |
Гирло каналу (Турський) |
|
19,0 |
0,23 |
- |
Турський канал |
|||||
2 |
Після впадання в МК |
|
452 |
0,226 |
0,123 |
