К-2. Определение скоростей и ускорений точек твердого тела при поступательном и вращательном движениях.
Движение груза 1 должно описываться уравнением:
,
где t – время, c, c0, c1, c2, – некоторые постоянные.
В начальный момент времени (t = 0) положение груза определяется координатой x0, и он имеет скорость v0. Учесть, что в момент времени t = t2 координата груза равна x2.
Определить коэффициенты c0, c1, c2, при которых осуществляется требуемое движение груза 1. Определить также в момент времени t = t1 скорость и ускорение груза и точки М одного из колес механизма.
Схема механизма показана на рис. К2.1.
рис. К2.1
Дано: R2 = 20 см, r2 = 15 см, R3 = 10 см, x0 = 5 см, v0 = 10 см/c, x2 = 179 см, t2 = 3c, t1 = 2c.
Решение. Уравнение движения груза:
Уравнение скорости груза:
Определение коэффициентов c0, c1, c2:
При t0 = 0, x0 = 5 см => c0 = 5 см; .
При t2 = 3с, x2 = 179 см/c2 => c2 = 16 см/с2;
При t1 = 2с, v1 = 74 см/c, a = 32 см/с2
Таким образом уравнение движения груза будет:
x = 16t2 + 10t + 5
Уравнение скорости груза:
v = 72t + 5
Для определения скорости и ускорения точки М запишем уравнения, связывающие скорость груза v и угловые скорости колес ω2 и ω3.
В соответствие со схемой механизма:
Определение ускорений.
Угловое ускорение колеса:
Определение полного, нормального и касательного ускорений точки М.
Результаты вычислений для момента времени t1 = 2c приведены в табл. К2.1
Таблица К2.1
v, см/с |
a, см/с2 |
ω3, рад/ с |
ε3, рад/ с2 |
vM, см/с |
aMn, см/с2 |
aMτ, см/с2 |
aM, см/с2 |
74 |
32 |
5,55 |
2,4 |
55,5 |
308,025 |
24 |
308,958 |
К-3. Кинематический анализ плоского механизма.

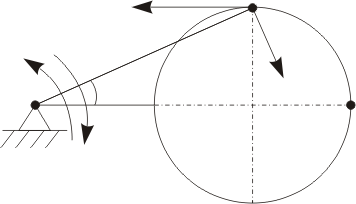

Найти для заданного положения механизма скорости и ускорения точек В и С, а также угловую скорость и угловое ускорение звена, которому эти точки принадлежат.
Размеры, см |
ωOA, рад/с |
ωI, рад/с |
εOA, рад/с2 |
νA, см/с |
aA, см/с | |||
ОА |
r |
AB |
AC | |||||
- |
- |
30 |
20 |
- |
- |
- |
20 |
20 |
Решение.
Расчет скоростей.
AB совершает плоское движение, мгновенный центр скоростей находится в точке В, т.к.
Расчет ускорений.
(1)
Проецируем (1) на оси
Проецируем ac на оси
К-7. Определение абсолютной скорости и абсолютного ускорения точки.
Точка М движется относительно тела D. По заданным уравнениям относительного движения точки М и движения тела D определить для момента времени t = t1 абсолютную скорость и абсолютное ускорение точки М.
Решение.
1) Относительное движение – криволинейное. Определим положение точки при t1 = 2с .
При t1 = 2:
2) Переносное движение – вращение.
При t1 = 2:
3) Кориолисово ускорение
4) Абсолютная скорость
К-6. Кинематический анализ движения твердого тела, катящегося без скольжения по неподвижной поверхности и имеющего неподвижную точку.
Тело А катится без скольжения по поверхности неподвижного тела B, имея неподвижную точку О. Ось тела А вращается вокруг неподвижной осиOz и имеет при заданном положении тела А угловую скорость и угловое ускорение. Определить угловую скорость и угловое ускорение точки М в указанном положении тела А. Дано: ОМ0 = 40 см.
Решение.
1) Определение угловой скорости тела.
Выберем направления координатных осей так, чтобы ось находилась в плоскостиx0z.
Угловая скорость телаA равна геометрической сумме угловых скоростей и:
Нам неизвестно , поэтому найдем его из соотношения:
Угловую скорость найдем по теореме косинусов:
2) Определение углового ускорения тела.
Геометрически угловое ускорение – скорость конца вектора, вращающемуся относительно оси0z с угловой скоростью :
3) Определение скорости точки тела.
Скорость точки М определяем как вращательную относительно мгновенной оси:
4) Определение ускорения точки тела.
Ускорение точки М находим как геометрическую сумму осестремительного и вращательного ускорений:
