1.12 Аварийный режим.
Обрыв одной фазы

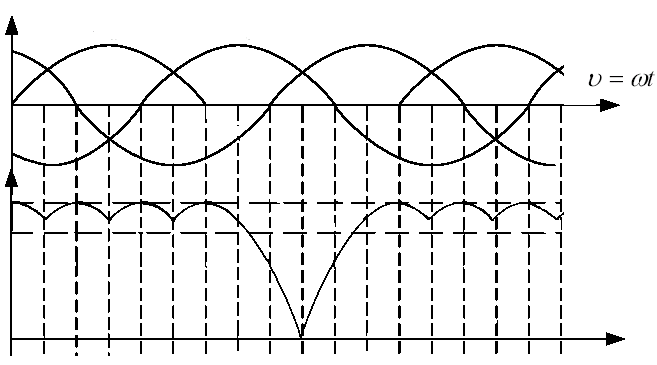

Форма напряжения Ud при активной нагрузке:

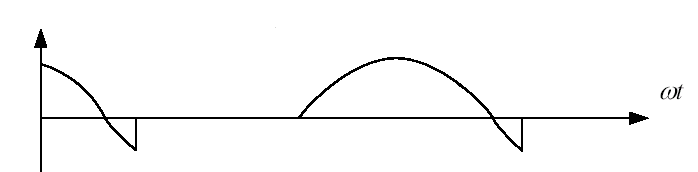

Форма напряжения Ud при индуктивной нагрузке:

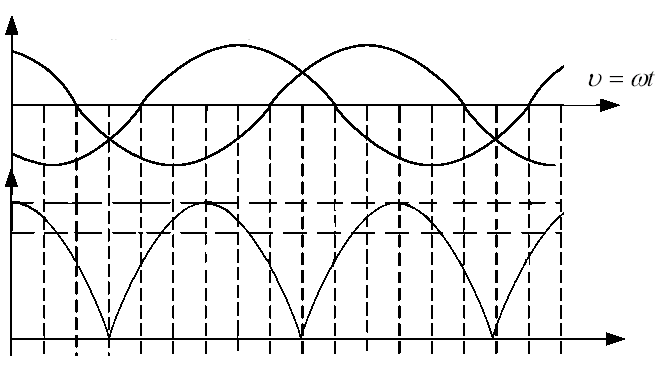

Обрыв двух фаз
Форма напряжения Ud при активной нагрузке:

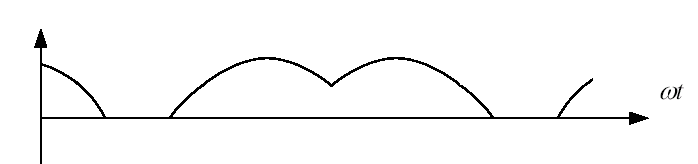

Форма напряжения Ud при индуктивной нагрузке:

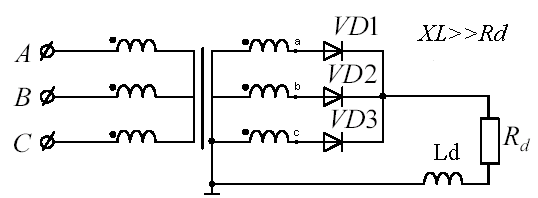

Замыкание одной фазы на землю.
Форма напряжения Ud для активной и индуктивной нагрузке:
Замыкание фаз.
Выделим поврежденный участок и перейдем к комплексным переменным:
Для проекции Y аналогично:
Тогда:
Переходя к оригиналу, получим:
Две закороченные фазы дают напряжение неповрежденной фазы с противоположным знаком и амплитудой в 2 раза ниже
Пробой одного из вентилей.
Напряжение на вентиле
1-2 никаких изменений, т.к. там должен работать VD1.
2-3 имеет место замыкание ea||eb=-ec/2
3-4 в фазах B и C положительное напряжение, а в А отрицательное => открыты 3 вентиля и Ud = 0. Имеет место симметричное 3-х фазное замыкание (Ud = 0 только при симметричной задаче)
4-5 замыкание ea||ec=-eb/2, и далее процесс повторяется.
1.13 Аварийные режимы в схеме Ларионова.
а) Обрыв вентиля
(Напряжение на вентилях и выпрямленное напряжение)
б) Обрыв фазы
(Напряжение на вентилях и выпрямленное напряжение)
Приборы магнитоэлектрической системы (постоянного тока) показывают среднее значение U и I.
т.е. их показания пропорциональны средней площади за период T под кривой F(t) при нормальной работе.
При н.у. S за период для U можно представить в виде одинаковых фрагментов (криволинейных треугольников). При обрыве вентиля, за период из площади исчезает один криволинейный треугольник:
U=Vнорм*(6-1)/6=5*Vнорм/6
I=Iнорм*(6-1)/6=5*Iнорм/6
1.14 Особенности мощных выпрямителей.
В мощных выпрямителях существенное влияние оказывает индуктивность рассеивания Ls.

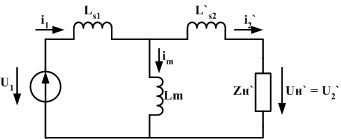

Рассмотрим схему замещения для одной фазы.
Ls1 – индуктивность рассеивания первичной обмотки.
Ls2` = Ls2*n2 – приведенная к первичной обмотке.
Zн` = Zн*n2 – приведенное к первичной стороне сопротивление нагрузки.
n=U1/U2
Lm,im – индуктивность и ток намагничивания трансформатора.
i2` = i2/n
Обычно im << i2` ; Lm >>Ls1,Ls2 =>Пренебрежем Lm
Наличие Ls приводит к затягиванию процесса переключения (коммутации) тока с вентиля одной фазы на вентиль другой фазы. Это происходит в соответствии с законом коммутации, по которому ток в индуктивности не меняется скачком.
Если Ls отсутствует, то переход тока между вентилями происходит мгновенно. При наличии Ls ток в ранее работавшей фазе спадает по экспоненте, а в подключившейся нарастает по экспоненте. Переключение происходит в течении γ – угол коммутации (γ~Id). На интервале γ два вентиля работают одновременно => происходит межфазное короткое замыкание. Такие короткие замыкания приводят к уменьшению Ud.
Пример для схемы Миткевича.
При межфазных коротких замыканиях из Ud выделяются Δ, значит учитывая что Ud пропорциональна площади фигуры ограниченной кривой напряжения, можно сказать, что площадь недостающих Δ – это и есть коммутационные потери.
Аналогичные процессы происходят и в схеме Ларионова, но такие Δ будут удалятся и в положительных и отрицательных ветвях.
