3.3 Пример расчета бп с мостовым выпрямителем.
Ud=11B
Id=0.12A
Kп=0.1
Um(1)=1.1B
Fc=50Гц
U1эф=220B
mn=2
D1-D4 КЦ407А 300В, 0,5А Imax=2A ΔUΣ=1.8B
VDотс КД212А ΔUВ=0,7В Umax=200B
Найти VDотр, Rогр, Rp, Cб, Cф
Uст=Ud + Um(1) + UVDотс = 11+1.1+0.7=12.8B
IC1max=Id=0.12A
PСТmax=Uст · Id=13·0.12=11.53Bт
Д815Д 12В Iст=(25-650) mA
Д815Е 15В Iст=(25-550) mA
PCT=7.5Вт
Можно взять стабилитрон 15В, тогда на хх напряжение завышено. А можно взять на 12В и параллельно пару диодов до нужного напряжения.
Rгор=2·UCT/Imax
При включении есть дребезг контактов, Сб быстро заряжается. В следствии дребезга цепь разрывается, а за это время питающее напряжение меняет знак на противоположный, т.е. суммируется напряжение сети и на конденсаторе.
Параллельно 3шт. по 1 кОм Pогр=4.8Вт
Последовательно 3шт. по 110 Ом 2Вт Pогр=4,7Вт
Pн=0.12·11=1.32 Вт
Надо брать мост с большим допустимым импульсным током.
4 X КД212А
Imax=50A
Rогр=622/50=12.4 (Ом)
Рогр=0,122·12,4=0,18 Вт
Кз=1,5÷3
tp=3·τp=3·Cб·Rp<tpдоп
P=0.5Вт
Uдоп=300В
МЛТ-0,5
Кз=2
МЛТ 0,5 180к±5%
Расчет Сб
Сф>>Сб
Вместо XC используем ZC
Udmax=U1m=311B
Rогр=0
= =1585 Ом
tp=3·τp=3·Cб·Rp=3·2·10-6·220·103=1.32(c)
Если устраивает, значит Rp выбрано верно.
Расчет Сф:
Ud+UΣ<<Udmax
Udmax=U1m=311 B
Угол α стремится к 0.
Выпрямитель работает в режиме непрерывных токов, поэтому коэффициент пульсаций тока равен:
п ри mп=1
при mп=2
Rн диф >> |Xсф|
mn=2
Kпi=2/3
Kпu= Kп=0.1
Cф=
С Cрас
Ucmax Uстmax=Uст+10%=16.5B
3.4 Расчет бп с однополярным выпрямителем
Без ограничительного стабилизатора данная схема представляет собой несимметричную схему удвоения напряжения. На х.х. Сф зарядится на удвоенное напряжение Udmax=2·U1m=
=2· ·220=622(В), без учета потерь на диодах.
В режиме к.з. через нагрузку протекает только половина тока балансного конденсатора. При Сф>>Cб внешняя характеристика линейная.
Запишем по аналогии с мостом:
Для моста
Udmax=U1m
Для однополупериодного
Id=0 → Ud=2·U1m
Ud=0 → Id=IK/2
Задача 3:
PСТmax=Uст · Id + Uпр2·Id=20·0.03+1·0.03=0.63 Bт
КС522А 22В±10% (19,8÷24,2)В
КС522А 20В±5% (19÷21)В
PCTmax=[(Uст+10%)+Uпр]·Id=(24.2+0.8)0.03=0.75Вт
Rогр≥2·U1m/Imax=2·311/50=12.4 (Ом)
МЛТ 0,25 13Ом
МЛТ-0,5 Кз=2 P=0.5Вт
МЛТ 0,5 220к±20%
Преобразуем выражение 1п.п. для Сб с учетом потерьна диодах.
Пренебрегая Rогр и Rp и учитывая что = =3200 Ом
tp=3·τp=3·Cб·Rp=3·10-6·220·103=0,66(c)
Используя выражение (3,4)
п ри mп=1
при mп=2
Ucmax Uстmax=Uст+10%=24,2B
3.5 Расчет бп с двуполярным выходом.
Сеть 220В, частота сети 50 Гц.
Id1 = 60 mA, Ud1 = 12 B ± 10 %
Id2 = 20 mA, Ud1 = 6 B ± 10 %
Кп = 0,1
VD1,2 – КД212А
Uпр = 0,7 В, Iа = 1 А, Imax = 50 А.
Найти: Rогр - ?, Rр - ?, Сб - ?, Сф1 - ?, Сф2 - ?.
Решение:
Uст(+) = Ud1 + Um(1)1 + Uпр.vd3 - Uпр. стаб2 = Ud1 · (1+ Кп ) = 12 ·1,1 = 13,2 В.
Iст(+) = Id1,2max = Id1 = 60 mA
Pст(+) = (Uст(+) + Uпр(+))·Id1,2max = (13,2+0,2) ·0,06 = 0,84 Вт
2 х КС468А
Uпр = 0,8 В
Pст = 1Вт
Uст = 6,8 В ± 10 %
Iст = 3 – 119 mA
2Uст = 2 ·6,8 В = 13,6 В ± 10 %
Uст(-) = Ud2 + Um(1)2 + Uпр.vd2 - 2 Uпр. стаб1 = Ud2 · (1+ Кп ) + Uпр.vd2 - 2·Uпр. стаб1 = 6 + 0,6 + 0,7 – 2 · 0,8 = 5,7 В.
Iст(-) = Id1,2max = Id1 = 60 mA
Pст(-) = (Uст(-) + Uпр(-))·Id1,2max = (5,7+0,8) ·0,06 = 0,39 Вт
КС456А
Uст = 5,6 В ± 10 %
Iст = 3 – 139 mA
Pст = 1Вт
Импульсные токи стабилитрона учитывать не надо.
Rогр = 2 U1m / Imax = 2 · 311 / 50 = 12, 4 Ом
Выберем резистор МЛТ 0,5 13 Ом
PRогр.ВЫБР = 0,19 Вт
Uc = (U1m – (Ud1 + Uпр1 + Ud2 +Uпр2)/2)/
Rp ≥
Rp ≥ 180 кОм.
Выбираем 220 К ± 20 %
МЛТ 0,5
Расчет Сб должен обеспечивать максимальный из токов Id1 , Id2.
Запишем выражение для Сб по аналогии 3.5 для 1ПП. Получаем 3.6 для 2 –полярного:
|Zcб| = (2/π) · (U1m – (Ud1 + Uпр1 + Ud2 +Uпр2)/2)/(2 · Id1,2max ) (3.6)
|Zcб| = (2/π) · (311 – (12 + 0,7 + 6 +0,7)/2)/(2 · 0,06) = 1600 Ом
|Xcб| = |Zcб|
Cб = 1/(2· π ·fc · |Zcб|) = 1/(2· π ·50 · 1600) = 2 мкФ
Для расчета Сф1 и Сф2 воспользуемся выражением 3.4:
Сф = (1/(2· π ·fc · mn) · (Kпi · Id/(Кпu · Ud)), где mn =1, Kпi = π/2, Кпu =Кп
Сф1 = (1/(2· π ·50 · 1) · (π/2 · 0,06/(0,1 · 12)) = 250 мкФ
Сф1 = (1/(2· π ·50 · 1) · (π/2 · 0,02/(0,1 · 6)) = 167 мкФ
Uc1max = 2·(Ucт(+) + 10%) + Uпр.ст(-) = 2 · 1,1 ·6,8 + 0,8 = 15,8 В
Uc2max = (Ucт(-)+ 10%) + 2·Uпр.ст(+) = 1,1 ·5,6 + 2· 0,8 = 7,8 В
Свыбр ≥ Срасч
Ucmax.выбр ≥ Ucmax.расч
Um(1)доп.50Гц ≥ Um(1)факт
Если конденсатор взят большей емкости, то Um(1)факт = Um(1) · Срасч/ Свыбр
Учет нестабильности сети и нестабильности параметров конденсаторов.
Влияние нестабильности сети проиллюстрируем на изменении внешней характеристики:
Влияние нестабильности Сб схожа:
Чтобы учесть изменение напряжения сети или емкости берем конденсатор с запасом.

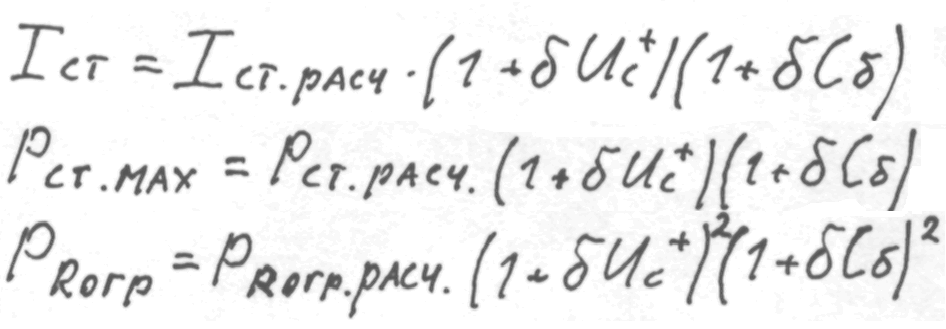

Для элементов, которые могут быть перегружены при увеличении параметров:

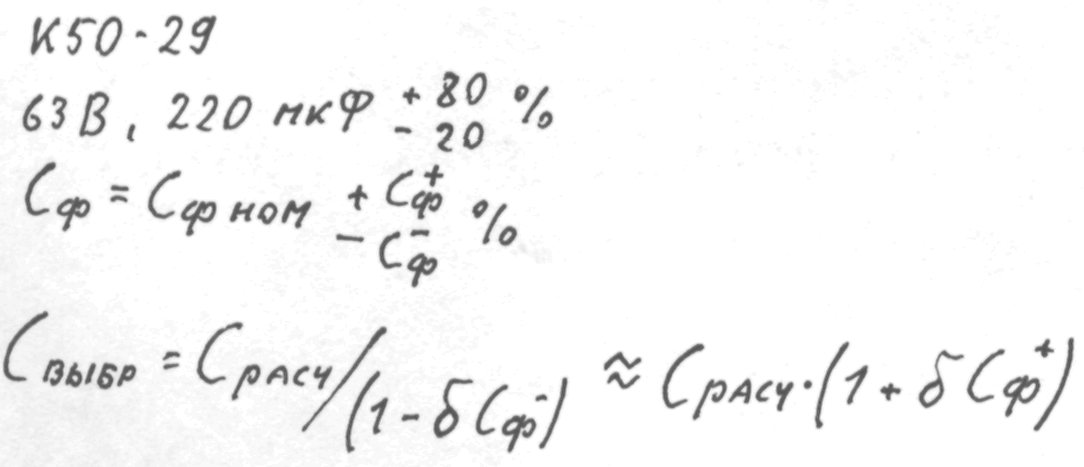

Разброс параметров конденсаторов фильтров:
