II ИНДИВИДУАЛЬНЫЕ ЗАДАЧИ

2.1 Теория напряженного состояния

Брус прямоугольного сечения ab = 85 см, склеенный по наклонному сечению, сжат силой F = 12 кН. Предел прочности клеевого соединения на срез ср = 1,5МПа. При каких значениях угла  обеспечивается не менее чем двукратный запас прочности соединения?

Решение.

Ответ: или .

2.2Кручение круглых валов

Вал диаметром 90 мм передает 90 л.с. Определить предельное число оборотов вала, если допускаемое касательное напряжение равно 60 МПа.

Дано: d=90мм,

P=90 л.с. =66,240 КВт,

[τ] = 60 МПа;

Решение:

Запишем условие прочности вала:

Т.к. момент в каждом сечении вала одинаков то .

Ответ: Не менее 75 об/мин.

2.3 Напряжение при изгибе

Сравнить допускаемые нагрузки для двух вариантов расположения поперечного сечения чугунной балки, если [с] = 4[р].

Ответ: [F2] / [F1] = 1,25.

Решение:

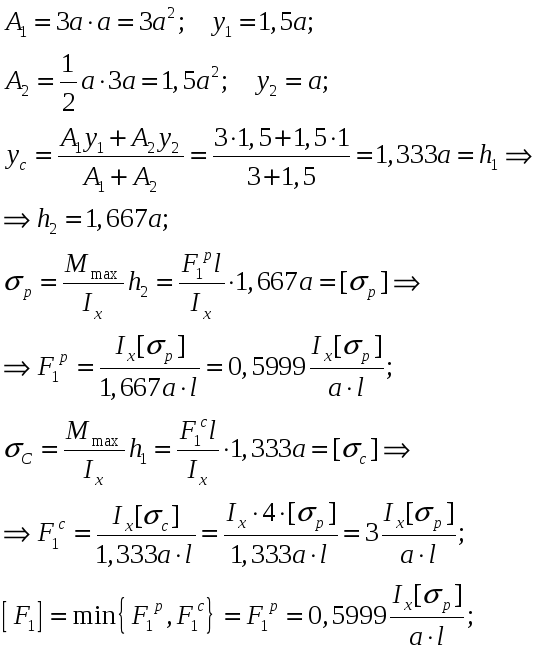

1 вариант

2 вариант


Ответ: [F2] / [F1] = 1,25.

2.4 Перемещения при изгибе

Какую силу F можно приложить в дополнение к погонной нагрузке q = 6 кН/м, чтобы наибольшие нормальные напряжения не превышали 160 МПа, а наибольший прогиб не превосходил 1/250 пролета балки l = 2 м.

Ответ: F = Fж = 16,26 кН.

Дано: [] = 160 МПа, l = 2 м, Е1 = 200 ГПа, [f] = 0,008м.

Решение:

1) Из условия прочности имеем

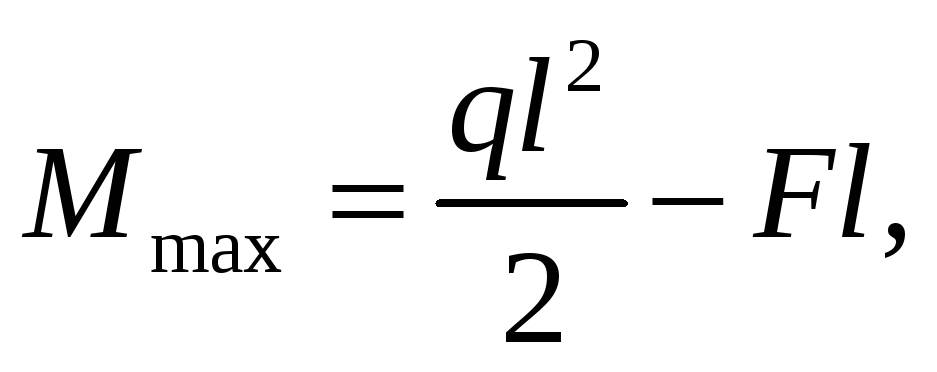

max = Mmax / Wx  [].

Отсюда, учитывая что

и для двутавра №24 Wx=289см3,

находим допустимую величину силы F:

.

2) Далее, согласно условию жесткости

,

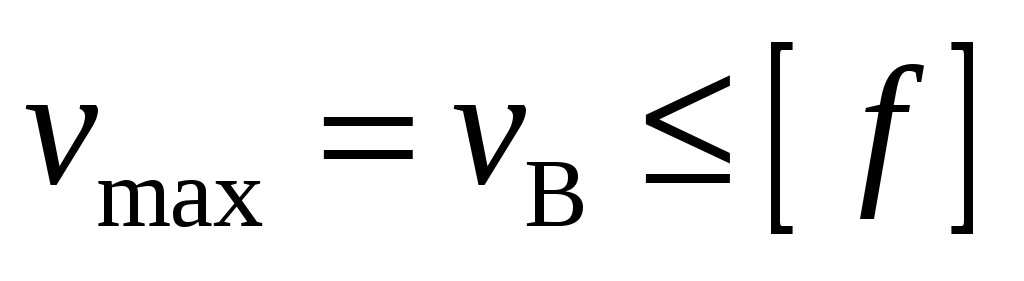

Определим перемещение точки B.

C учетом того, что для двутавра №24 Ix=3460см4 находим допустимую величину силы F:

Из двух полученных значений принимаем меньшее, т.е.

F = min{Fпч, Fж} = Fж = 16,26 кН.

Ответ: F = Fж = 16,26 кН.
