Газовый баланс и расчет потребления газа предприятием. Устройство системы промышленного газоснабжения. Основа гидравлического расчета и выбора их элементов.
Промышленные и коммунальные предприятия получают газ от городских распределительных сетей среднего и высокого давления. ТЭЦ и крупные промышленные предприятия присоединяются с помощью специальных газопроводов к ГРС или магистральным газопроводам. Для газоснабжения промышленных предприятий проектируют разветвленную сеть с одним вводом, а для крупных предприятий и ТЭЦ (для которых не допускается перерывов с газоснабжением) применяют кольцевые с одним или несколькими вводами.
Принципиальные системы газоснабжения:
1. Одноступенчатая (непосредственно к ГРС или через центральную ГРП).
2. 2-х и 3-хступенчатая.
Системы могут осуществляться по тупиковой, кольцевой и смешанной схемам. Тупиковая – проста, экономична, но ненадёжна для удалённых потребителей; кольцевая – надёжна, но требует дополнительного газопровода, много стоит ; смешанная – имеет 2-3 тупиковые линии, которые соединены перемычками, повышающими надёжность системы.
Элементы промышленной системы газоснабжения:
1. Вводы газопроводов на территорию предприятия;
2.Межцеховые газопроводы;
3.Внутрицеховые газопроводы;
4. Регуляторные пункты (ГРП) и установки ГРУ;
5.Пункты измерения расхода газа (ПИРГ);
6.0бвязочные газопроводы агрегатов, использующих газ (печи, котлы, сушилки).
Газ от городских сетей поступает на предприятие через ответвление и ввод, на котором устанавливают главное отключающее устройство (вне предприятия) ГОУ. ГОУ состоит из задвижки, сборника конденсата и компенсатора тепловых расширений. Далее газ поступает по межцеховым газопроводам (подземные и надземные). + надземных- нет коррозии газопроводов, менее опасны протечки газа, проще эксплуатация и ремонт. На вводе в цех устанавливают отключающую задвижку. На ответвлениях к агрегатам тоже.
Виды потребления газа:
- бытовое;
- коммунальное;
- промышленное.
Годовой расход газа предприятием, цехом находится с учётом норм расхода теплоты q, Дж/ед, на выработку единицы продукции и годовой программы её выпуска П, ед/год: , м3/год, где
- теплота сгорания газа, Дж/м3;
Расчётный часовой расход газа: Qр = Кмах ∙ Qгод, где коэффициент часового максимума .
Газовый баланс:
- фактический (составляют по результатам работы за период времени);
- плановый;
- перспективный.
Газовый баланс состоит из приходной и расходной частей. В приходной – все внутренние и внешние источники газа. Первоначально весь приход и расход выражаются в количестве теплоты (за период), при этом учитываются все потери газа при его транспортировке, непрерывность подачи газа, теплота его сгорания, температура его и давление. В расходной части фиксируется потребность газопотребляющих агрегатов в теплоте. Т.о, сначала составляется тепловой баланс по величине необходимой и располагаемой теплоты и по нему можно судить о дефиците или избытке газа. После теплового составляется газовый баланс, исходя из теплоты сгорания газов и их смесей и количества, потребляемой в единицу времени теплоты.
Максимальные газовые расходы определяются по формуле: , где
Qг - газовое потребление газа, м3/год;
-коэффициент часового максимума неравномерности потребления за год;
М - число часов использования, мах (8760ч).
Количество газа на отопление и вентиляцию зависит от климатических условий и расход его определяется наружной температурой: Q=C∙(tв- tн)∙n , где
Q - количество газа на отопительный период n;
С - постоянная величина;
tв- внутренняя температура,0С;
tн -наружная (средняя) температура для периода n, 0С;
n — число часов (суток) стояния температуры tн .
Общий газовый расход (газовый Баланс )-

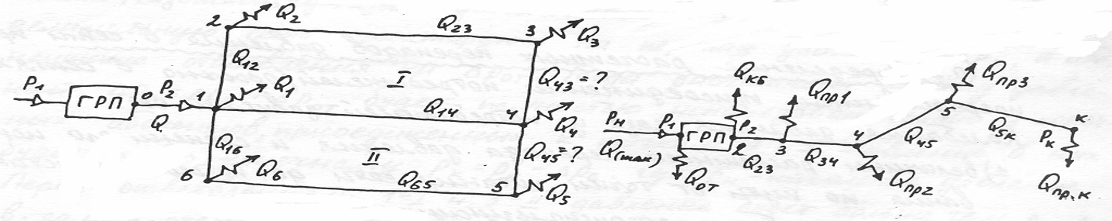

Цель гидравлического расчёта: определение оптимальных диаметров труб всех расчётных участков и потерь давления в них. Предварительно надо знать расчётные расходы на участках сети. Перед расчётом рисуют схему сети с отборами газа и ГРП. При наличии одного ГРП и отсутствии нефиксированных отборов подача газа от ГРП запишется как сумма фиксированных отборов Q=ΣQi. Для нахождения расходов газа Qij на участках кольцевой сети используются уравнения I закона Кирхгофа для баланса расхода в узлах сети: Σ(Qij+Qi)=0, где ij – номера узлов. Расходы, приходящие к узлу считаются (+), а исходящие из него (-). Число таких уравнений равно m-1, где m-число узлов сети. Также значения расходов газа должны удовлетворять уравнения II закона Кирхгофа: алгебраическая сумма потерь давления в каждом кольце (контуре) равна 0 :
. (€)
Для рассматриваемой сети: I: ΔР12+ ΔР23= ΔР14+ ΔР43; II: ΔР16+ ΔР65= ΔР14+ ΔР45; Точки встречи 3 и 5 потоков полуколец могут быть выражены из примерного равенства их расчётных длин. При расчётах кольцевых газопроводов низкого давления невязка ΔР не должна превышать 10 %. Для участков рассматриваемой сети уравнения: Q-Q1-Q2-Q3 -Q4 – Q5 – Q6 = 0
узел 2: Q12 – Q2 – Q23 = 0;
узел 3: Q23 + Q43 - Q3 = 0;
узел 4: Q14 + Q43 – Q45 – Q4 = 0;
узел 5: Q45 + Q65 – Q5 = 0;
узел 6: Q16 – Q65 – Q6 = 0.
Известны: Q и Qi , i = 1…6. Неизвестны: Q12 , Q23 , Q34 , Q45 , Q65 ,Q61. Решение системы позволяет определить расходы газа в каждом элементе сети, а затем и потери давления на каждом участке. Если не предполагать, что потери давления в полукольцах колец 1 и 2 равны, то найденные на основании расходов потери давления ΔР на участках сети не будут удовлетворять условию (€).
Для большинства задач расчета газопровода движение газа можно считать изотермическим (т.к. температура грунта изменяется мало), а температура газа равна температуре грунта, в котором уложен газопровод. Таким образом параметрами, определяющими потоки газа будут: абсолютное давление Р, плотность ρ и скорость v.
Основное уравнение для расчета газопроводов: , где
абсолютное давление в начале и конце трубопровода;
λ - коэффициент трения;
Q - объемный расход;
d - внутренний диаметр,
l - диаметр газопровода.
Гидравлический расчет необходим для определения диаметров газопроводов, обеспечения пропуск необходимого количества газа при допустимых перепадов давления. Для облегчения расчетов газопроводов с достаточной для практической цели точности разработаны таблицы и номограммы. Каждая таблица и номограмма составлена для газа с определенной плотностью и вязкостью и отдельно для низкого среднего и высокого давления. По ним определяют d газопровода - по заданному расходу и потерям давления за счет сил трения и местных сопротивлений: по d и потерям - пропускную способность газопровода, по d b расходу - потери давления, по местным сопротивлениям - эквивалентные длины.
