2.3. Паровой котел № 4
Котел № 4 марки ТП-20/39, сконструирован и изготовлен для работы на донецком тошем угле. После установки котел был переделан и приспособлен для сжигания газа. В результате реконструкции, включающей повышение производительности горелок и тягодутьевых машин, номинальный расход пара из котла увеличен с 20 до 28 т/ч при параметрах свежего пара 4 МПа и 440 С.
Паровой котел № 4 - однобарабанный, с естественной циркуляцией и П- образной компоновкой (рис.2.8). Основные части котла - топочная камера /, на стенах которой расположены экранные трубы циркуляционных контуров //, пароперегреватель 7, размещенный в горизонтальном газоходе котла, двухступенчатые водяной экономайзер и воздухоподогреватель, установленные в опускном конвективном газоходе.
Конструкция котла сохранила особенности, связанные с проектированием его для работы на угле с малым выходом летучих: топочная камера имеет неэкранированный предтопок 2, часть экранных труб в области ядра факела зафутерована (облицована огнеупорным материалом), что должно было способствовать лучшему воспламенению угольной пыли. В нижней части топка заканчивается холодной воронкой. Отверстие в воронке, служащее для удаления шлака при работе на твердом топливе, сейчас закрыто кирпичным подом.
На фронтальной стороне топочной камеры установлены три горелки: две основные и одна дополнительная над сводом предтопка. Суммарная производительность горелок по газу - 2500 м /ч. Размеры топки в свету по обмуровке 3,25x3,4 м; высота 8,8 м.
Парообразующие поверхности нагрева котла (рис. 2.9) состоят из семи контуров циркуляции: фронтового, заднего, четырех боковых и конвективного пучка. Материал контуров - сталь 20; диаметр обогреваемых экранных труб 84x4 мм, опускных труб - 108x5 мм.
Фронтовой экран состоит из 20 подъемных труб, расположенных на фронтальной стене котла. Экран занимает только часть высоты стены: нижний коллектор контура находится под сводом предтопка над основными горелками. Общая высота контура циркуляции фронтового экрана меньше, чем у других контуров (7,65 м). Из-за небольшой высоты труб и малого изменения плотности среды в подъемных трубах возможны нарушения циркуляции. Надежность циркуляции можно по-
iciiTb за счет дополнительного разделения контура на части. Для это-0 в нижнем коллекторе фронтового экрана поставлены две глухие пе-осГородки, что означает деление контура на три самостоятельных контура. Питание каждой боковой секции происходит по одной из четырех опускных труб; питание центральной секции - по двум трубам.
Рис. 2.8. Схема котла № 4
/-топочная камера; 2-предтопок: 3-барабан; -/-пароохладитель; 5-фестон: 6-конвсктивный пучок: 7-пароперегреватель: S-первая ступень воздухоподогревателя; 9-вторая степень воздухоподогревателя: ///-коллекторы экранов; 11-чкранные трубы контуров циркуляции: /2-первая ступень экономайзера: 13-вторая ступень экономайзера: /-/-дутьевой вентилятор; /5-дымосос
22
23
Рис. 2.9. Схема контуров циркуляции котла № 4
Задний экран состоит из 29 подъемных труб, расположенных на задней стене топочной камеры. Питание контура водой осуществляется из барабана по шести опускным трубам. В верхней части топки трубы заднего экрана переходят в трехрядный фестон. Шаг труб в фестоне -225 мм по ходу газов и 300 мм по ширине газохода. Пройдя фестон, трубы заднего экрана входят в барабан под уровень воды. Высота контура циркуляции заднего экрана 13,6 м.
Боковые экраны, левый и правый, состоят из двух частей: основного бокового экрана и дополнительного. Основной боковой экран в два
24
паза больше дополнительного. Он состоит из 14 подъемных труб, дополнительный - из 7. Высота экранов 12,6 м.
Левый основной боковой экран является единственным контуром циркуляции, замкнутым на солевой отсек барабана. Питание контура производится из солевого отсека по трем опускным трубам; 14 подъемных труб этого экрана также входят в солевой отсек.
Правый основной боковой экран аналогичен левому, но включен в чистый отсек барабана.
Дополнительные боковые экраны кроме нижних входных имеют верхние выходные коллекторы. Питание каждого из экранов, правого и левого, производится из чистого отсека барабана по двум опускным трубам. Образовавшаяся в экранах пароводяная смесь поступает в выходные коллекторы, откуда по трем трубам диаметром 83x4 мм она отводится в барабан котла. При этом происходит "перекидка" пароводяной смеси: из левого бокового экрана смесь отводится в правую часть чистого отсека барабана, а из правого - в левую часть чистого отсека. Этим устраняется возможность повышения концентрации солей в котловой воде в правой части барабана, так как продувка осуществляется из его левой части.
Конвективный пучок находится за фестоном ( по ходу газов) и состоит из 27 труб, расположенных в шахматном порядке в три ряда. Питание контура циркуляции конвективного пучка производится из барабана по шести опускным трубам; подъемные трубы входят в чистый отсек барабана. Размещение конвективного пучка в горизонтальном газоходе имеет целью снижение температуры газов перед пароперегревателем (высокая температура на выходе из топочной камеры была необходима для эффективного сжигания донецкого угля).
Котел № 4 имеет двухступенчатую схему испарения, преимущества которой рассмотрены выше при описании котла № 2. В отличие от котла № 2 в котле № 4 вторая ступень испарения осуществляется не в выносных циклонах, а в специально выделенном солевом отсеке барабана котла.
Барабан котла № 4 (рис. 2.10) имеет внутренний диаметр 1496 мм при толщине стенки 52 мм и длине цилиндрической части 5800 мм. Барабан изготовлен из листовой углеродистой стали марки 20К. Опускные и подъемные трубы присоединены к барабану вальцовкой, допускающей вертикальные перемещения труб. Пароводяная смесь из экранных труб и труб конвективного пучка поступает в нижнюю часть барабана под уровень воды.
Барабан разделен перегородкой на две неравные части. Правая, большая часть /, относится к первой ступени испарения и является чистым отсеком. Левая часть барабана б длиной 1062 мм выделена для
25
второй ступени испарения (солевой отсек). К солевому отсеку присоединены трубы только левого основного бокового экрана. Его относительная паропроизводительность составляет около 20 %. Трубы остальных контуров естественной циркуляции замкнуты на чистый отсек. По водяной стороне отсеки соединены трубой 5 длиной 610 мм с кон-фузорным соплом. Диаметр сопла (159 мм) выбран таким, что при перепаде уровней в отсеках в 50 мм расход воды из чистого отсека в солевой был равен паропроизводительности солевого отсека (20 %) плюс величина непрерывной продувки котла. Допустимые колебания уровня в барабане ± 25 мм исключают обратный переток воды из солевого отсека.
Пар, собирающийся в верхней части солевого отсека, проходит через щель вверху перегородки и поступает в чистый отсек под промывочный лист, где смешивается с паром чистого отсека.
Промывка пара осуществляется следующим образом. Питательная вола после водяного экономайзера поступает в коллектор 3 и распределяется по 13 корытообразным промывочным щитам 4, установленным поперек барабана над уровнем воды. Между корытцами имеются зазоры шириной 40 мм, закрытые сверху отбойными щитками. Питательная вода заполняет корытца, переливаясь через их края в водяной объем барабана. Пар, поступающий под промывочное устройство, проходит через слой питательной воды, где при двукратном изменении направления потока оставляет в воде частицы влаги с растворенными в ней солями, и в результате очищается. После промывки пар осушается в паровом объеме за счет гравитационной сепарации и через дырчатый лист 9, выравнивающий скорость пара, направляется в трубы пароперегревателя.
Общий вид и схема движения пара в пароперегревателе приведены на рис. 2.11. Насыщенный пар из барабана котла при давлении 4,4 МПа и температуре 255 С поступает по 27 трубам в коллектор насыщенного пара 2, в котором размещается регулятор температуры пара. Из коллектора выходят 26 труб диаметром 38x3,5 мм из стали 20, которые сначала проходят по потолку газохода, а затем образуют первую ступень пароперегревателя 5. После первой ступени пар поступает в два промежуточных коллектора 3 - верхний и нижний, где происходит перемена места расположения труб пароперегревателя по ширине газохода. Это осуществляется следующим образом. Трубы левого пакета пароперегревателя первой ступени (13 труб) входят в нижний коллектор, а 13 труб правого пакета — в верхний коллектор. При этом входные трубы расположены на половине длины коллекторов. На вторую ступень пароперегревателя пар из нижнего коллектора направляется по выходным трубам (расположенным на другой половине коллектора) в правую часть газохода, а из верхнего коллектора - в левую. Необходимость такой перекидки вызвана тем, что из-за различных условий теплообмена по ширине газохода температура пара в трубах пароперегревателя может различаться. Так, при малой производительности котла, температурная разверка в трубах пароперегревателя достигает 40 °С.
Вторая ступень пароперегревателя 6, состоящая всего из двух петель, выполнена из труб диаметром 42x3,5 мм, материал - 15ХМ.
Обе ступени имеют смешанное противоточно-прямоточное взаимное движение пара и дымовых газов.
Регулирование температуры перегретого пара происходит в теплообменнике поверхностного типа 2, являющимся одновременно коллектором насыщенного пара. Внутри теплообменника по {/-образным трубкам проходит охлаждающая (питательная) вода. Снаружи трубки
26
27
омываются паром. Воздействие на регулирующий клапан подачи воды приводит к изменению степени влажности насыщенного пара и, в конечном итоге, к изменению температуры перегретого пара.
Рис.2.11. Пароперегреватель котла № 4
а-общий вил: б-схема движения пара i /-барабан; 2-пароохладитель; J-промежуточныс коллекторы; •/-выходной коллектор: 5-первая ступень пароперегревателя: 6-вторая ступень пароперегревателя: 7-задвижка: 8-предохранительные клапаны
28
ПереФетыи паР собирается в выходном коллекторе 4, откуда он по
опроводу диаметром 194x19 мм направляется к турбине. Выходной
лектор " паропровод выполнены из стали I2XM. На коллекторе
перегревателя и барабане котла установлены предохранительные
апаны 8- При повышении давления пара на 3 % выше номинального
открываются клапаны на выходном коллекторе пароперегревателя. При
дальнейшем повышении давления срабатывают предохранительные
клапаны на барабане. Такая последовательность открытия клапанов не
позволяет оставлять без пара пароперегреватель котла.
Схема питания котла № 4 показана на рис.2.12. Питательная вода подводится к котлу по двум магистралям / диаметром 89x4 мм.
Рис. 2.12. Схема питания котла № 4
-питательные магистрали ТЭЦ; 2-пароохладитель: 3-<5арабан; V-лииия рециркуляции; 5-первая ступень экономайзера: 6-вторая ступень экономайзера
29
Температура воды - 150 °С при работающем ПВД и 104 °С - при ключенном. На каждой питательной линии установлена однотипная
арматура: задвижка с электроприводом, регулирующий клапан, обратный клапан, расходомерная диафрагма. Обратные клапаны препятствуют упуску воды из парообразующих поверхностей в случае аварий- } ного прекращения питания котла. Основной поток питательной воды 1 поступает в водяной экономайзер. Часть воды от перемычки, соеди- j няющей обе магистрали, направляется на пароохладитель 2. Пройдя 1 пароохладитель, вода вновь возвращается в линию питания перед вхо- ] дом в экономайзер.
Водяной экономайзер двухступенчатый, кипящего типа. Каждая ступень экономайзера образована 35 змеевиками стальных труб диаметром 32x3 мм, расположенными в газоходе горизонтально в шахматном порядке. Обе ступени являются двухходовыми по воде. Двухходовое выполнение ступеней позволяет увеличить скорость воды до 0,5 м/с и сбивать потоком пузырьки агрессивных газов, выделяющиеся при нагревании воды и скапливающиеся у верхней образующей труб. Для создания двухходовой схемы каждый из четырех коллекторов экономайзера разделен глухой перегородкой пополам.
Из водяного экономайзера кипящая вода направляется по двум трубам 83x4 мм в барабан. Во время пуска котла включается линия рециркуляции 4, связывающая барабан с входом в водяной экономайзер. При этом образуется контур циркуляции "барабан - экономайзер", исключающий испарение воды в экономайзере при отсутствии подпитки котла.
Воздухоподогреватель котла (рис. 2.8) - трубчатый, двухступенчатый. Ступени воздухоподогревателя расположены поочередно со ступенями водяного экономайзера в опускной шахте котла. Такое расположение поверхностей нагрева ("в рассечку") позволяет нагреть воздух до высокой температуры - 250...300 °С, необходимой при сжигании угольной пыли.
Холодный воздух при температуре примерно 30 С забирается из верхней части котельного цеха и под давлением, создаваемым дутьевым вентилятором, направляется в две ступени воздухоподогревателя, а оттуда - к горелкам котла. При двухступенчатом подофеве воздуха вторая ступень воздухоподофевателя размещается в области высоких температур газов, что позволяет увеличить температурный напор на горячем конце воздухоподфевателя. Это в свою очередь дает возможность обеспечить относительно низкую температуру уходящих газов -128°С. Каждая ступень состоит из 1568 стальных труб диаметром 40x1,5 мм, закрепленных концами в массивных трубных досках, перекрывающих сечение газохода. Дымовые газы проходят внутри труб, а нагреваемый воздух омывает трубки снаружи, делая в каждой ступени
духоподогревателя по два хода. Длина труб первой ступени возду-под0гревателя - 2,5 м, длина труб второй ступени - 3,8 м. ПроДУкты горения, пройдя топку, горизонтальный и опускной газоходы с расположенными в них конвективными поверхностями, поступают в отводящий короб. По нему газы проходят вертикально вверх вдоль задней стены котельного цеха, затем поступают к дымососу и далее _ в дымовую трубу. Участок газового тракта от топки до дымососа находится под разрежением, создаваемым дымососом. Участок воздушного тракта от дутьевого вентилятора до горелок находится под давлением, создаваемым вентилятором.
Дутьевой вентилятор производительностью 40 000 м /ч создает давление 2,8 кПа, потребляемая мощность 75 кВт, частота вращения рабочего колеса 980 об/мин.
Дымосос имеет следующие характеристики: производительность з 46 000 м /ч; давление 1,5 кПа; мощность 60 кВт; частота вращения -
730 об/мин.
2.4. Теплотехнический контроль и автоматическое регулирование котлов
Каждый котел имеет индивидуальный щит управления, на котором расположены приборы теплотехнического контроля, регуляторы и система аварийной защиты.
На оперативном щите размещены основные приборы, отражающие работу котла. К ним относятся: расход, температура и давление пара, уровень в барабане котла, расход и давление газа. Для показателей, характеризующих экономичность работы котла, и для наиболее ответственных параметров применяются самопишущие регистрирующие приборы.
На щите регуляторов смонтированы собственно регулирующие приборы, а датчики и исполнительные механизмы расположены по месту, вблизи оборудования.
Щит аварийной защиты является самостоятельным (котел № 2) или совместным с оперативным щитом. Здесь расположены приборы защиты и световые табло, надпись на которых высвечивается одновременно с подачей звукового сигнала.
Паровой котел является одним из наиболее сложных объектов регулирования, поэтому он имеет несколько самостоятельных или связанных автоматических систем регулирования. Каждая локальная система регулирования, имеет следующую структуру (рис.2.13). Первичный прибор - датчик (Д) служит для измерения регулируемой величи-
30
31
ны и преобразования ее в электрический сигнал с унифицированной шкалой (0-20 мА). В качестве первичных приборов применяются термопары, термометры сопротивления, дифманометры и пр. Сигналы от датчиков поступают на регулятор (Р), где они суммируются, сравниваются с заданным значением, подаваемым от задатчша ручного управления (ЗУ,), усиливаются и в виде выходного сигнала поступают на исполнительный механизм. Исполнительный механизм включает колонку дистанционного управления (КДУ) с сервомотором и пусковым устройством (магнитным пускателем МП). При подаче сигнала замыкаются цепи магнитного пускателя, и сервомотор КДУ начинает перемешать регулирующий клапан (РК) в направлении, которое приводит к восстановлению параметра регулирования. На КДУ устанавливается также потенциометрический датчик указателя положения регулирующего органа (УЦ|. В качестве регулирующих органов применяются задвижки, клапаны, поворотные заслонки, шиберы и т.п.
Регулятор Р связан с КДУ цепью, в которую включен переключатель (ПУ) и ключ управления (КУ). Переключатель имеет два положения - "дистанционное" или "автоматическое" управление. Если он стоит в положении "дистанционное", то ключом КУ с пульта можно управлять регулирующим клапаном. В противном случае управление осуществляется автоматически.

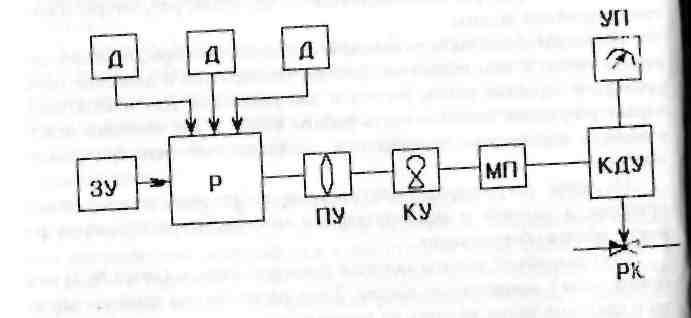

Рис. 2.13. Функциональная схема регулятора
Д-датчики; Р-регулятор: ЗУ~задатчик ручного управления: ПУ-переключа-тель управления: КУ-ключ управления; МП-магнитный пускатель; КДУ-ко-1 лонка дистанционного управления: УП-указатель положения регулирующего! органа; РК-регулирующий клапан
Схема автоматического регулирования котла № 2 приведена на пис 2.14. При работе нескольких котлов на общую магистраль согласование их работы осуществляется корректирующим регулятором (КР)- который поддерживает заданное давление пара в магистрали. Датчиком для КР служит чувствительный манометр (ЧМ).
Рис.2.14. Принципиальная схема регулирования котла № 2
ДМ-дифференциальный манометр: ЧМ-чувствительный манометр: Т-термо-пара; ДТ-дифференциальный тягометр; ДЛ-дифференциатор: КР-корректи-РУЮщий регулятор; РТ-регулятор топлива: РВ-регулятор воздуха; РР-регуля-1оР тяги; РП-регулятор питания; РТП-регулятор температуры: РПр-регулятор '"•'прерывной продувки; ЗУ-задатчик ручного управления; ПУ-выключатель: РК-регулируюший клапан
32
33
f
Система регулирования котла № 2 включает следующие регуляторы: подачи топлива (тепловой нагрузки)-РТ; подачи воздуха-РВ; разрежения в топке-РР; питания котла-РП; температуры перегретого пара -РТП; непрерывной продувки-РПр.
Регулятор топлива РТ изменяет расход газа в зависимости от паро-производительности котла, поддерживая тем самым постоянное давление пара. Регулятор получает три сигнала: по расходу пара от котла, по скорости изменения давления в барабане и сигнал от корректирующего регулятора КР. С помощью переключателя ПУ можно отключить КР; в этом случае регулятор топлива РТ поддерживает постоянной нагрузку только данного котла. Сигнал по скорости изменения давления в барабане (получаемый с помощью дифференциатора ДЛ) улучшает качество регулирования в переходных режимах, так как он быстрее реагирует на изменение тепловой нагрузки (еще до наступления заметного отклонения давления пара). При изменении нагрузки котла регулятор топлива с помощью исполнительного механизма воздействует на поворотную заслонку на газовой магистрали.
Регулятор подачи воздуха РВ поддерживает заданное соотношение между расходом газа и воздуха для обеспечения оптимального процесса горения. На регулятор поступают два сигнала: по расходу газа и по гидравлическому сопротивлению воздухоподогревателя с воздушной стороны, которое характеризует расход воздуха. Для изменения соотношения между топливом и воздухом служит задатчик ручного управления ЗУ. Исполнительный механизм регулятора воздействует на направляющий аппарат во всасывающем коробе дутьевого вентилятора и тем самым изменяет подачу воздуха.
Регулятор разрежения РР (регулятор тяги) обеспечивает соответствие между подачей воздуха и удалением продуктов сгорания. Основным сигналом такого соответствия служит разрежение в верхней части топки котла (2-3 мм вод. ст.). Помимо основного сигнала от дифференциального тягомера ДТ, измеряющего разрежение в топке, к регулятору подводится дополнительный сигнал от регулятора воздуха РВ, который подается только в момент включения регулятора воздуха. Этим обеспечивается синхронность в работе двух регуляторов. Регулятор разрежения воздействует на направляющий аппарат дымососа.
Автоматическое регулирование питания котла РП должно обеспечивать подачу в барабан питательной воды в соответствии с количеством вырабатываемого насыщенного пара. При этом уровень воды в барабане должен оставаться неизменным или колебаться в допустимых пределах. Регулятор питания РП выполнен трехимпульсным. Он получает сигналы по уровню в барабане котла, по расходу пара и по расходу питательной воды. Датчиком каждого сигнала является дифмано-
дМ. Сигналы датчиков суммируются, усиливаются и передаются >з исполнительный механизм на регулирующий клапан питания. г |ГНвЛ п0 УРОвню в барабане котла всегда действует в сторону, енМиаюшую отклонение уровня от заданного значения. Действие сигнала по расходу пара направлено на сохранение материального баланса "расход пара - расход воды". Сигнал по расходу питательной воды является стабилизирующим. Он действует на поддержание соотношения "подача воды - расход пара", и при возмущении по расходу воды оказывает действие на регулирующий клапан еще до того, как изменится уровень в барабане. На котле установлены два ре^лятора питания (по числу трубопроводов питательной воды).
Регулятор температуры перегретого пара РТП поддерживает заданную температуру за котлом путем изменения расхода воды на пароохладитель. Он получает два сигнала: основной - по отклонению температуры пара на выходе из пароперегревателя и дополнительный - по скорости изменения температуры пара за пароохладителем. Дополнительный сигнал, поступающий на регулятор от дифференциатора ДЛ. позволяет преодолевать тепловую инерцию пароперегревателя и повышать точность регулирования. Исполнительный механизм РТП воздействует на регулирующий клапан на линии подачи воды к пароохладителю.
Регулятор непрерывной продувки РПр предназначен для поддержания заданного солесодержания котловой воды в выносных циклонах. На регулятор поступают два сигнала: по расходу перегретого пара и по расходу продувочной воды. При изменении нагрузки котла величина продувки изменяется пропорционально расходу пара. Исполнительный механизм регулятора воздействует на регулирующий клапан непрерывной продувки.
При пуске котла автоматика котла отключается, и пусковые операции осуществляются персоналом с пульта управления или по месту.
2.5. Общие сведения по эксплуатации котлов
В зависимости от условий работы ТЭЦ оборудование котельного отделения работает в базовом (номинальном) режиме, при частичной нагрузке, а также в режимах пусков и остановов. Основная задача оперативного персонала - поддержание экономичной работы котла, на-олюдение за правильностью работы систем автоматического регулирования в соответствии с режимной картой. Режимная карта выполняет-Ся в виде графика или таблицы. Она указывает значения параметров и характеристик котла, обеспечивающих его максимальную экономичность при различных нагрузках. Режимная карта составляется по ре-
34
35
зультатам специальных испытаний, выполняемых наладочными организациями, и является основным документом, по которому ведется контроль за котлом.
Важнейшими задачами персонала при обслуживании котла являются:
-поддержание заданной паропроизводительности (нагрузки) котла;
-поддержание номинальной температуры и давления перегретого пара;
-равномерное питание котла водой и поддержание нормального уровня в барабане;
-поддержание нормального солесодержания насыщенного пара.
Одним из наиболее ответственных режимов является пуск котла. Различают пуски из холодного и горячего состояния, отличающиеся продолжительностью. Пуск котла из холодного состояния, включающий его прогрев и подъем параметров пара до номинальных значений, занимает примерно 4,0-4,5 ч.
Перед пуском котла необходимо убедиться в исправности поверхностей нагрева, обмуровки, газоходов, произвести внешний осмотр всего котла, трубопроводов, арматуры, проверить исправность вспомогательного оборудования, контрольно-измерительных приборов.
После выполнения всех указанных операций собирается растопочная схема в соответствии с инструкцией (закрываются продувочные и дренажные вентили коллекторов экранов, открываются дренажи паропровода, воздушники и т. п.).
Основной операцией перед растопкой является заполнение котла водой из питательной магистрали до растопочного уровня в барабане. После заполнения котла проверяют, не снижается ли уровень воды в барабане. Снижение уровня указывает на неплотность в трубной системе, которая должна быть устранена.
Подача газа к горелкам осуществляется поэтапно в зависимости от начальною состояния газопроводной сети. Если общий газопровод ранее был включен для смежных котлов, то необходимо заполнить газом только участок газопровода пускаемого котла. Для удаления из участка газопровода взрывоопасной смеси открывают продувочные свечи и ведут продувку до полного удаления воздуха (по химанализу). Включают дутьевой вентилятор, затем дымосос для вентиляции топки и газоходов в течение 10-15 мин.
Перед розжигом горелок проверяется отсутствие газа в топке с помощью метанометра. При соблюдении норм на отсутствие метана розжиг котла производится следующим образом. На всех горелках закрывают воздушные шиберы, дистанционно включают электрозапальник и,
,нно приоткрывая газовую задвижку перед горелкой, подают газ. Пои )Т0М не°бх°Димо следить, чтобы газ сразу же загорелся, и одно-пеменно открывать шибер подачи воздуха. Постепенно увеличивают подачу газа и воздуха, следя за факелом и не допуская его отрыва от горелки. При устойчивом горении закрывают кран на свече, удаляют запальник. Разрежение вверху топки поддерживают на уровне 3 мм вод ст- Через 10-15 мин зажигают в том же порядке следующую горелку и производят подъем давления пара в котле.
После розжига горелок сразу же открывают линию из пароперегревателя на растопочный сепаратор и открывают вентиль на линии рециркуляции питательной воды.
Процесс повышения давления и температуры в поверхностях нагрева котла ограничивается температурной неравномерностью в барабане, главным образом, перепадом температур между верхней и нижней образующими (не более 40 °С). Продолжительность растопки котла определяется допустимой скоростью повышения температуры металла, которая составляет для барабана 1,5-2.0 С в минуту, а для паропроводов от котла до магистрали 2...3 С в минуту.
Включение котла в общую паровую магистраль разрешается, когда разность давлений в магистрали и за котлом составит не более 0.05-0,1 МПа. а температура пара достигнет 360 С.
При увеличении нагрузки котла сначала изменяют тягу, затем подачу воздуха и потом постепенно прибавляют газ. До нагрузки, составляющей 50 % от номинальной (15-25 т/ч), операции выполняют вручную, затем подключают систему автоматического регулирования.
Котел, остановленный в горячий резерв, может сохранять достаточно высокую температуру и некоторое давление пара. Пуск котла из горячего состояния с подъемом давления пара до номинального значения осуществляется быстрее пуска из холодного состояния.
При плановом останове котла отключается автоматика горения. Для снижения нагрузки вручную уменьшают подачу газа и воздуха, постепенно отключая горелки. После погасания факела включают свечи на газовых линиях, закрывают подачу газа. Через 10 мин отключают дутьевой вентилятор и дымосос. Затем котел подпитывают водой до верхней отметки в барабане и принимают меры к сохранению давления. Котел находится в горячем резерве.
2.6. Проведение испытаний котла и обработка результатов
Важнейшие характеристики котла: КПД, расход энергии на собственные нужды, составляющие тепловых потерь, изменение температу-
36
37
для
определения К
р
величины
р
г.
р
ы?
и
р
р
должны
быть приведены к одной и той
примерности.
3
2. Поправка на температуру газа
, измеренная
температура газа, С. 3.3.
Поправка на плотность газа
Изменение нагрузки осуществляет машинист по заранее согласованному графику. Измерение параметров производится по штатным приборам в соответствии с бланком наблюдений. Точность проведенных опытов зависит не только от класса приборов, но и от условия достижения стационарности режима, поэтому промежуток времени между соседними нагрузками котла должен быть не менее 30 мин. Все измерения проводятся одновременно, по сигналу. Для уменьшения погрешности отсчет показаний при фиксированной нагрузке котла должен производиться 3-4 раза. При этом отбрасываются сомнительные значения, а по оставшимся рассчитывается средняя величина.
Обработка результатов испытаний и расчет КПД котла проводятся в следующей последовательности:
1. Определяют абсолютное давление среды р абс по измеренному прибором давлению р ,пм и барометрическому давлению ръър-
Ра6с=Р изм + Р бар-При этом необходимо учитывать размерности слагаемых величин и соотношение между размерностями:
1 кгс/см2 = 1 ат = 0,981 бар = 0,0981 МПа =104 мм вод. ст. =
= 735,6 мм рт. ст;
1 кгс/м = 1 мм вод. ст. = 9,81 Па.
2. Пользуясь h,s - диаграммой и таблицами теплофизических свойств воды и водяного пара, по значениям р абс и температуре нахо дят энтальпию пара h „с, питательной воды Ипя и продувочной воды
/? „р. кДж/кг.
3. Определяют действительный расход газа Вг по измеренному значению Втм с учетом поправок, обусловленных отличием парамет ров газа при измерениях от расчетных значений (при тарировке расхо домера).
3.1.11оправка на давление газа
А"»
(/>г+РбарУ/>р
Здесь р г—измеренное по прибору давление газа: р бар-барометрическое давление:
р р = 1.157 кгс/см" -абсолютное давление газа, при котором проводилась тарировка
расходомера.
здесь У р " 0,770 кг/м - расчетная плотность газа при тарировке расходомера: V п - действительная плотность газа при температуре / г.
Для определения у д можно принять линейное изменение плотности от 0.781 до 0.768 кг м в интервале температур от - 5 до 25 С (при увеличении температуры плотность газа уменьшается).
С учетом найденных поправок действительный расход газа равен
ВТ = ВтыКрК,Кг, м3/ч.
4. Определяют КПД котла брутто (без учета расхода энергии на собственные нужды) по прямому балансу как отношение количества выработанной тепловой энергии к затраченному количеству теплоты
7« = [103D пе ( И Пе - h „„ ) + D Пр ( h пр - И т ) ] / В , Q\, где D „е-расход перегретого пара, т/ч; h пе и h пв-энтальпии перегретого пара и питательной воды. кДж/кг; D пр-расход продувочной воды. кг/ч; h np—энтальпия продувочной воды. кДж/кг; бг-расчетный расход газа. м7ч; (^„-калорийность газа. кДж/ И .
По результатам расчетов и измерений строят зависимости: 7к = f (D „е), р т = f (D пе), I„ = f (D „), /дс = f (D пе), 5г = f (D пе), /. = f (D пе), % 02 = f (О пе), /да = f (D пе), и др. Полученные результаты испытаний анализируются.
