1.3 Лінії креслення.

Лінії, які застосовують для виконання креслень, їх назви та призначення, обведення і товщини встановлені ГОСТ 2.303 – 68 і наведені у таблиці 1.2, що додається нижче.

Таблиця 1.2 - Лінії креслення

Найменування	Нарис	Товщина	Основне призначення
Суцільна основна		S	Лінії видимого контуру. Лінії переходу видимі. Лінії контуру перерізів.
Суцільна тонка		Від S / 3 до S /2	Лінії розмірні та виносні. Лінії штрихування розрізів та перерізів. Лінії –виноски. Лінії контуру накладених перерізів. Лінії переходу уявні. Лінії слідів площин та побудов характерних точок.
Суцільна хвиляста			Лінії обриву. Лінії розмежування виду та розрізу.

Продовження табл. 1.2

Штрихова		Від S / 3 до S /2	Лінії невидимого контуру. Лінії переходу невидимі.
Штрихпунктирна тонка			Лінії осьові та центрові. Лінії перерізів, що є осями симетрії для накладених і винесених перерізів.
Штрихпунктирна потовщена		Від S/2 до 2/3 S	Лінії, що позначають поверхні, які підлягають термообробці або покриттю. Лінії для зображення елементів, що розміщені перед січною площиною (накладені проекції).
Розімкнена		Від S до 1,5S	Лінії перерізів.
Суцільна тонка зі зламами		Від S/3 до S/2	Довгі лінії обриву.
Штрихпунктирна тонка з двома точками			Лінії згину на розгортках. Лінії для зображення частин виробу у крайніх або проміжних положеннях. Лінії для зображення розгортки, що суміщена з видом.

Приклад використання ліній за ГОСТ 2.303 – 68 при виконанні зображення наведено на рис.1.3.

Рисунок. 1.3

Вибір товщини s лінії залежить від розміру, складності та призначення креслення. При виконанні поданих графічних завдань рекомендовано використовувати товщину основної суцільної товстої лінії 1мм.

1.4 Шрифти.

Креслярські шрифти встановлені ГОСТ 2.304 – 81. Їх використовують на кресленнях та інших технічних документах всіх галузей промисловості та будівництва. Даний стандарт встановлює розміри (номери) шрифту - 1,8; 2,5; 3,5; 5; 7; 10; 14; 20 та типи шрифтів – тип А - без нахилу і з нахилом 75⁰ і тип Б - без нахилу і з нахилом 75⁰ (рис. 1.4). Шрифти типів А і Б відрізняються тільки товщиною ліній і шириною букв та цифр.

Рисунок. 1.4

Використання шрифту 1,8 не рекомендується і припускається тільки для типу Б.

Розміру (номеру) шрифту відповідає висота прописних літер та цифр (позначається h), що вимірюється у міліметрах. Висота малих літер шрифту певного номера відповідає попередньому розміру у стандартному ряду розмірів.

Товщина лінії написання літер (позначається d) для шрифту типу А складає 1/14 h, для типу Б – 1/10 h.

Ширина літер та цифр визначені відповідним коефіцієнтом у залежності від розміру шрифту h або параметра d. Наприклад, у шрифті типу А ширина великої літери Ш дорівнює 9/14h або 9d, великої літери В – 7/14h або 7d. У шрифті типу Б ширина великої літери Ш дорівнює 8/10h або 8d, великої літери В – 6/10h або 6d. Відносні розміри ширини літер та цифр наведено у таблиці 1.3.

Таблиця 1.3 - Ширіна літер та цифр.

Тип шрифа	Літери та цифри	Відносні розміри	Тип шрифта	Літери та цифри	Відносні розміри
А	Прописні літери: І, Ї; Б,В,И,Й,К,Л,Н,О,П,Р,Т, У,Ц,Ч,Ь,Є,Я; Г,Е,З,С; А,Д,Х,Ю; Ж,М,Ш,Щ; Ф	1/14 h 7/14 h 6/14 h 8/14 h 9/14 h 11/14 h	Б	Прописні літери: І, Ї; Б,В,И,Й,К,Л,Н,О,П,Р,Т, У,Ц,Ч,Ь,Є,Я; А,Д,М,Х,Ю; Ж,Ф,Ш,Щ; Е,Г,З,С	1/10 h 6/10 h 7/10 h 8/10 h 5/10 h
	Малі літери: і,ї; с,з; а,б,в,г,д,е,и,й; к,л,н,о,п,р,у,х,п,ч,ь,є,я; ж, ю,м; т,ф,ш,щ.	1/14 h 5/14 h 6/14 h 7/14 h 8/14 h 9/14 h		Малі літери: і,ї; а,б,в,г,д,е,и,й,к,л,н,о, п,р,у,х,ч,ц,ь,є,я; м,ю; ж,т,ф,ш,щ; с,з.	1/10 h 5/10 h 6/10 h 7/10 h 4/10 h
	Цифри: 2,4,6,7,8,9,0; 3,5; 1	7/14 h 6/14 h 4/14 h		Цифри: 2,3,5,6,7,8,9,0; 4; 1	5/10 h 6/10 h 3/10 h

Відстань між буквами (позначається а) в словах і між цифрами в числах для шрифту типу А повинна складати 2/14h, а для шрифту типу Б- 2/10h. Необхідно зауважити, що відстать між буквами, сусідні лінії яких між собою не є паралельними (наприклад ГА, АТ) можна зменшити навпіл.

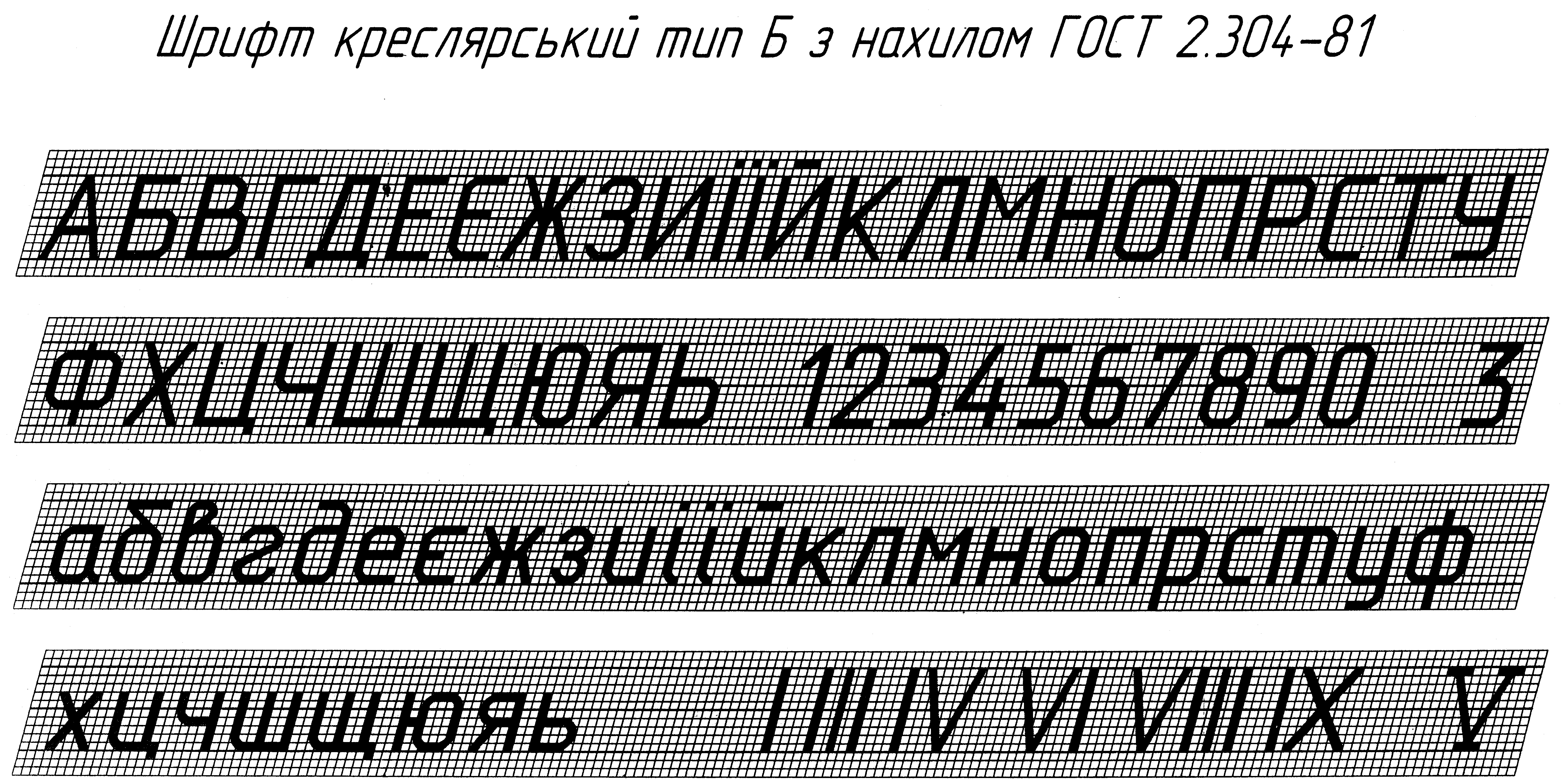

Для поліпшення розуміння та побудови конструкції шрифту виконується суцільними тонкими лініями допоміжна сітка (рисунок 1.5). При побудові шрифту за допоміжною сіткою слід враховувати різну ширину літер, а також те, що відстань між деякими літерами, наприклад Г і Л, зменшується до розміру товщини лінії літери.

Прописні літери за накресленням можна умовно поділити на три групи. При написанні літер першої групи, наприклад Г, Т, И, допоміжні лінії не креслять. При написанні другої необхідно враховувати, що посередині допоміжної сітки проходить лінія, над якою або під якою знаходяться середні елементи цих літер. Наприклад: Б, Ч, Є, З. При написанні третьої групи необхідно враховувати наявність двох ліній, які для шрифту типу А знаходяться на відстані 3/14h від верхньої та нижньої ліній сітки, а для шрифту типу Б знаходяться на відстані 2/10h від верхньої та нижньої ліній сітки та обмежують округлення літер. Це треба враховувати і при написанні малих літер. На рисунку 1.5 показано вписування літер шрифту типу Б з нахилом у допоміжну сітку.

Рисунок. 1.5
