Домашнє завдання №5. Метричні визначення.
Завдання виконується на базі розв’язаної задачі 1 домашнього графічного завдання №4 (таблиця 4.1) на аркуші формату А3.
Умова задачі 1: Визначити дійсну величину фігури перерізу, яка утворюється заданою січною площиною.
Умова задачі 2: Визначити кут нахилу площини перерізу наданого геометричного тіла до його основи.
Умова задачі 3: Визначити кут між фігурою перерізу наданого геометричного тіла і однією з його бічних граней.
Домашнє завдання №6. Перетин многогранників.
Завдання виконується на аркуші формату А3.
Умова задачі: Побудувати у системі трьох площин проекцій задані геометричні тіла з лінією перетину їх поверхонь. Визначити видимість їх елементів.

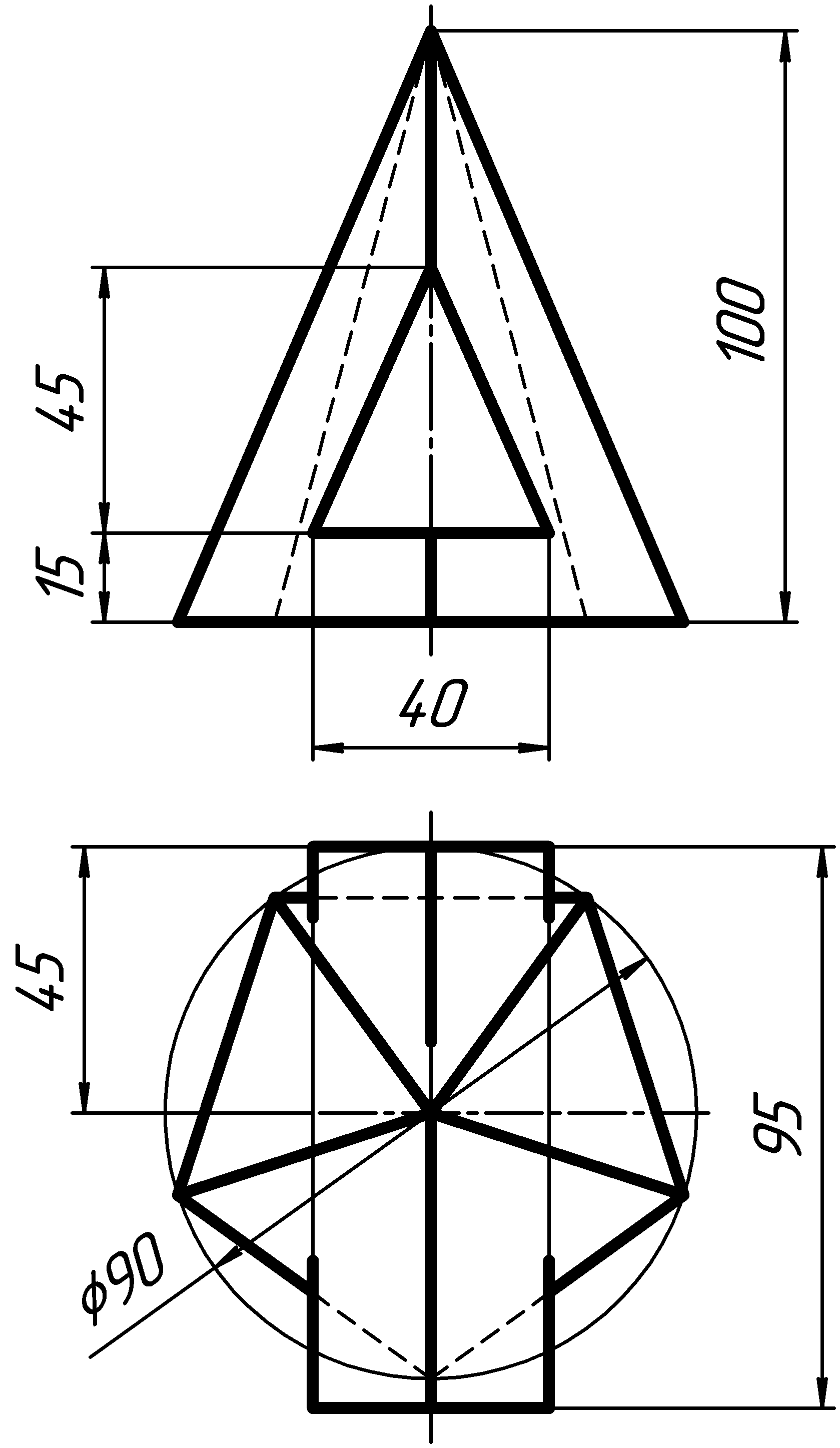

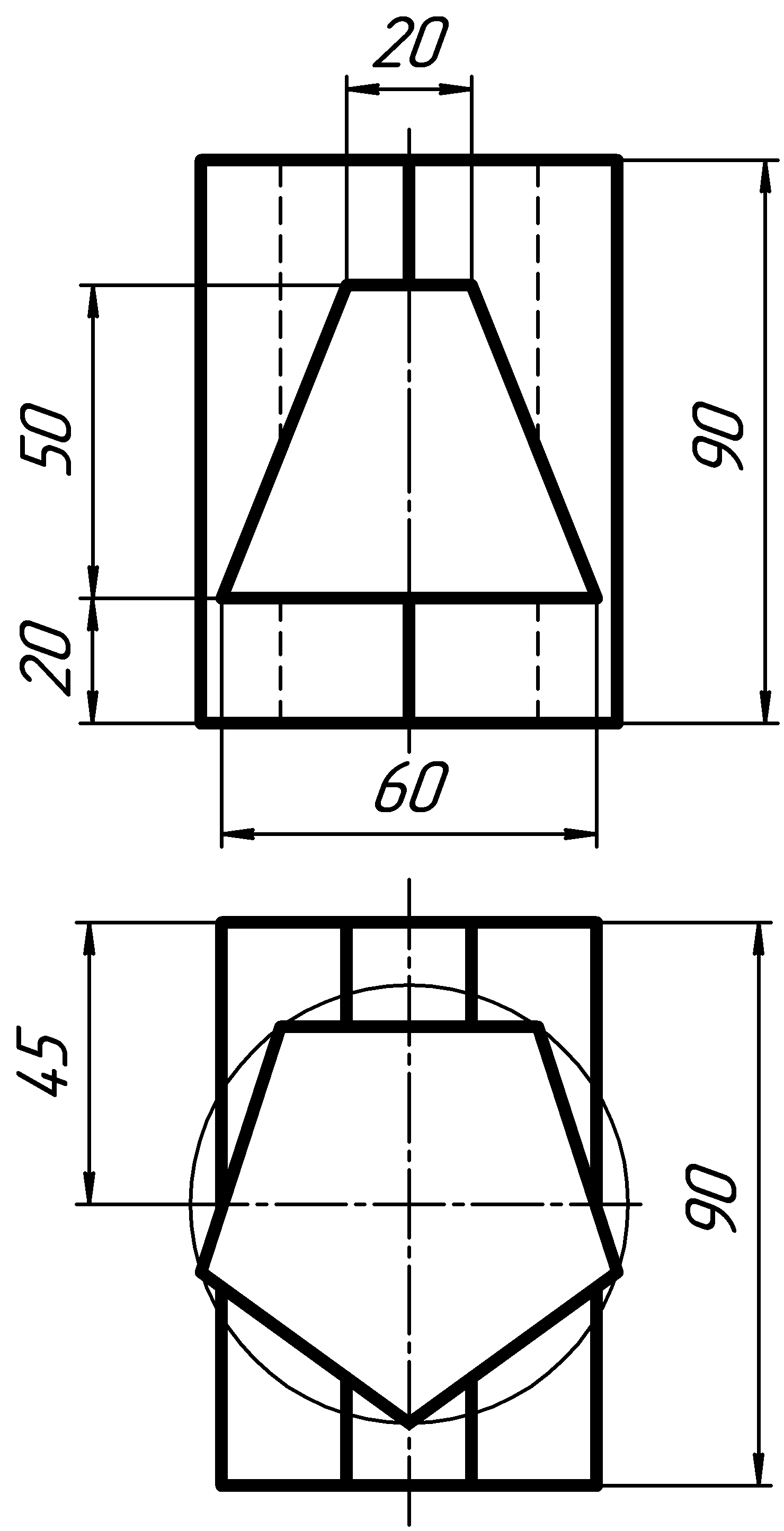

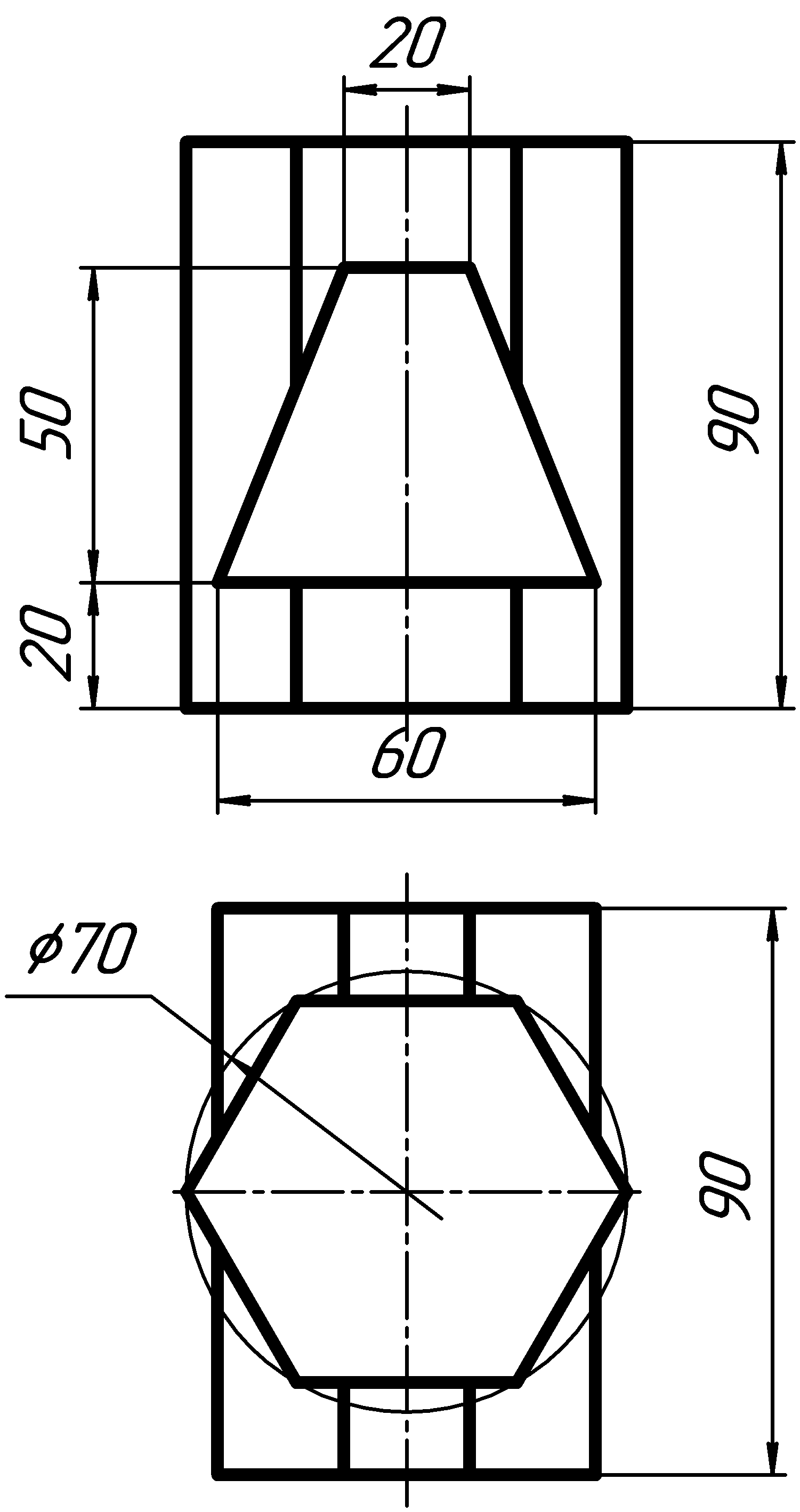

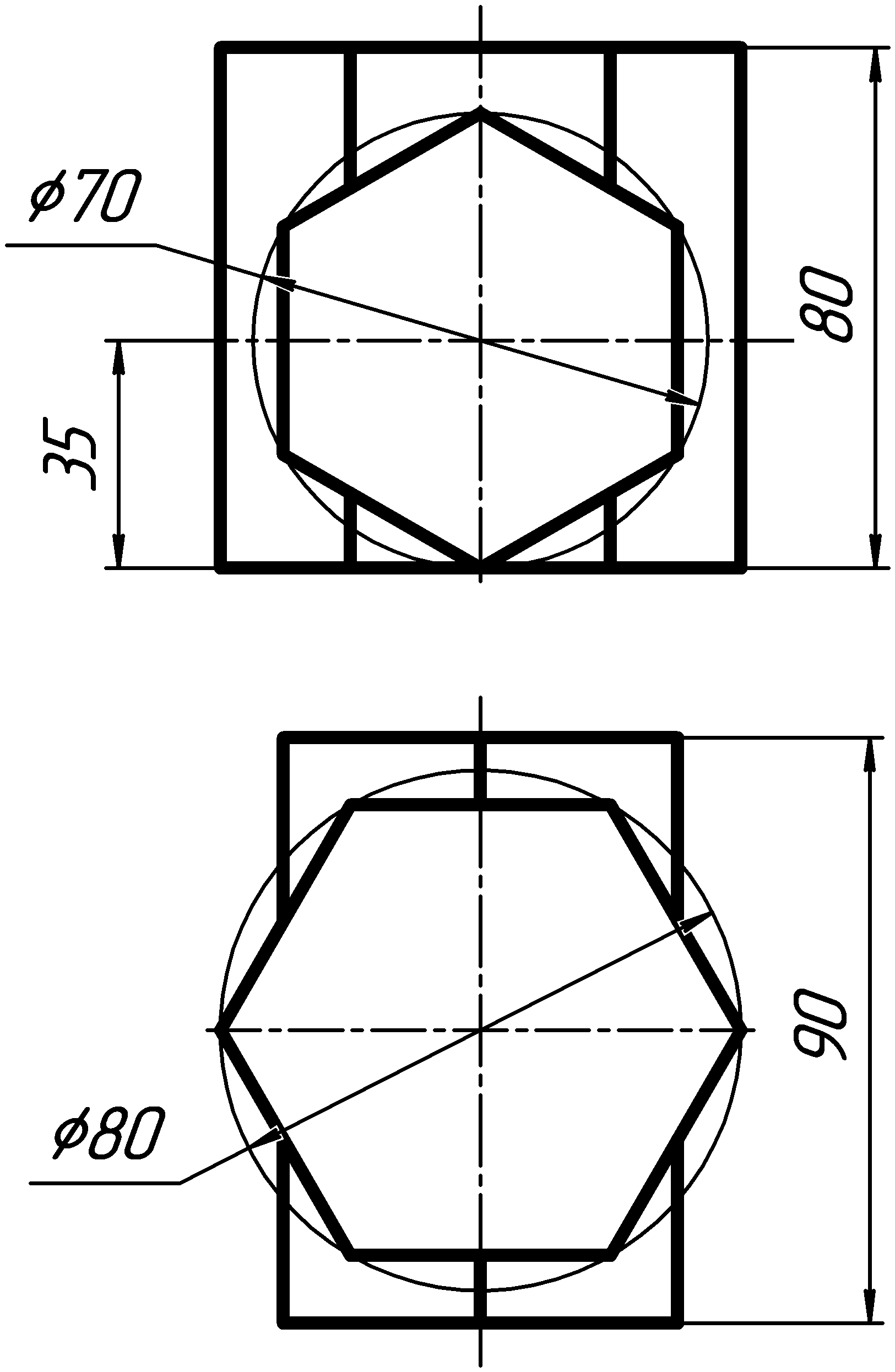

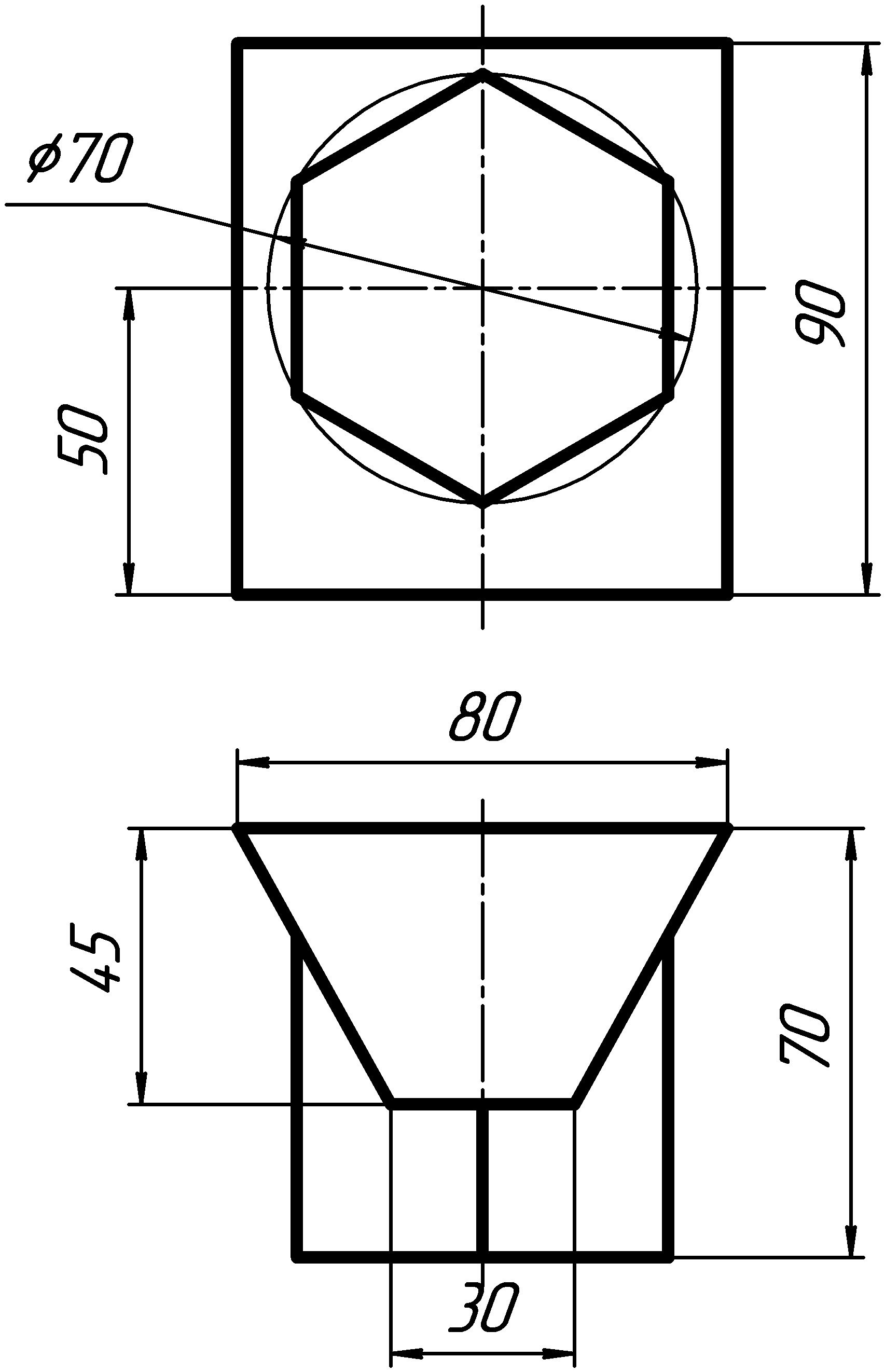

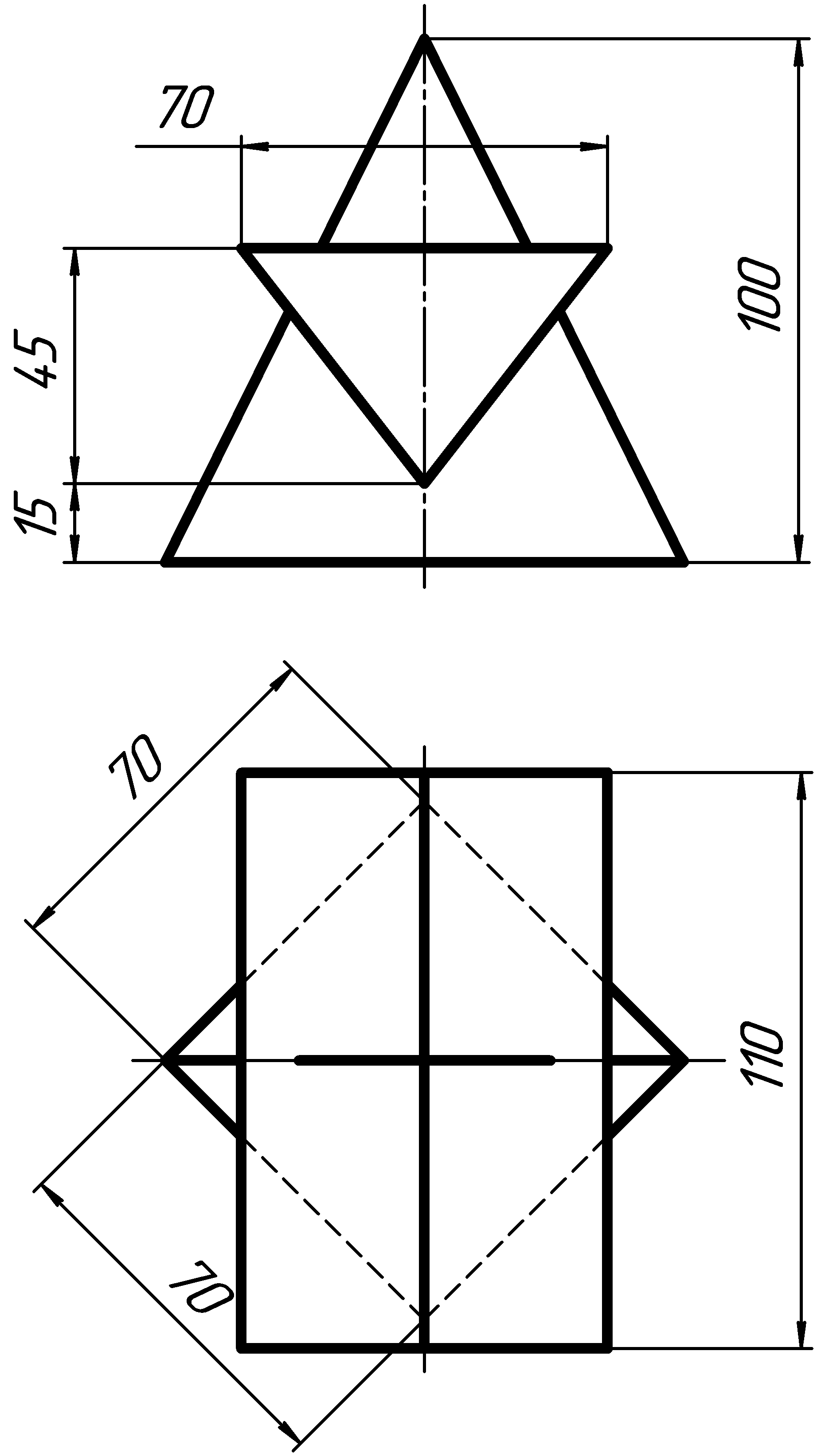

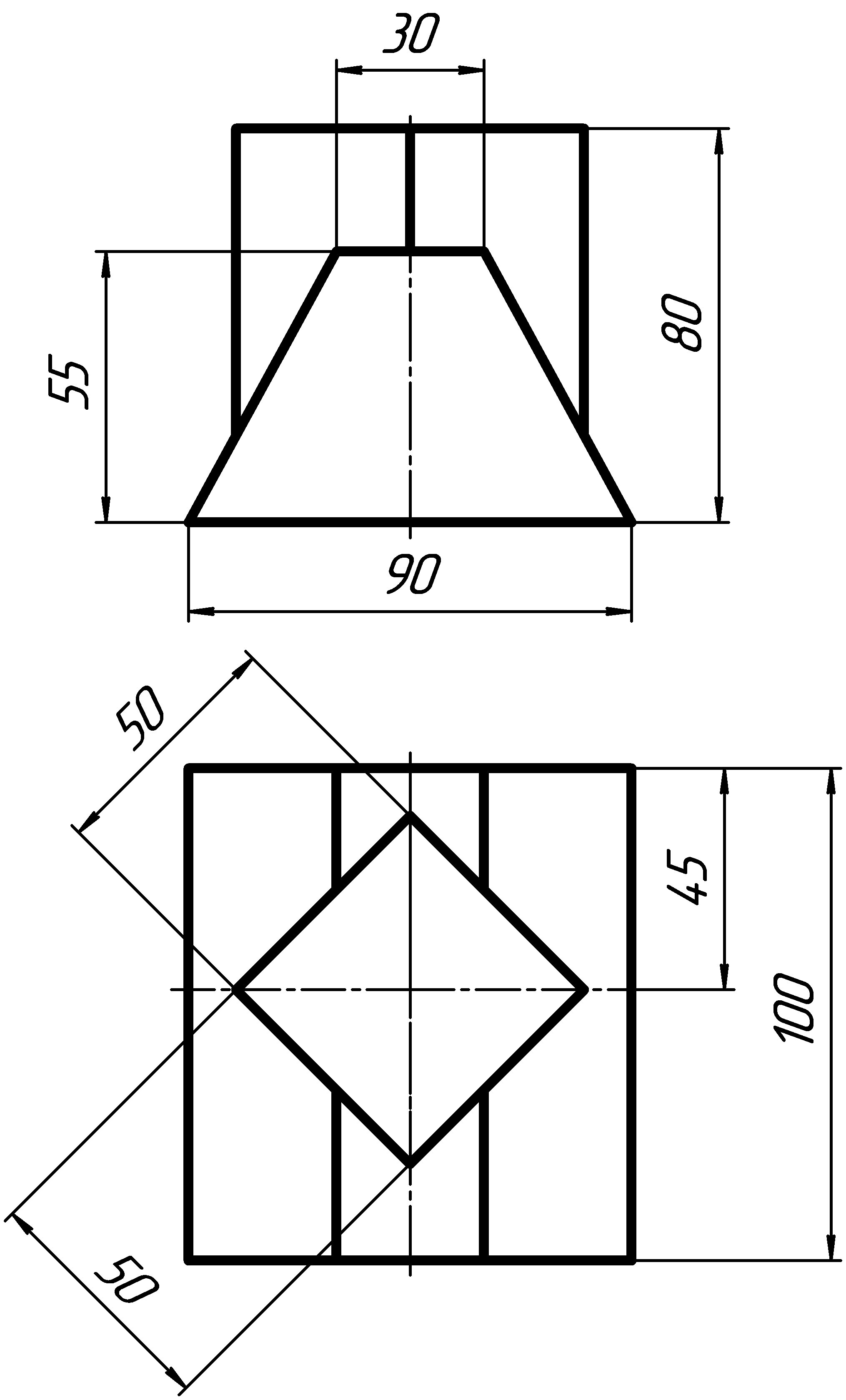

Індивідуальні варіанти графічної умови задачі наведено у таблиці 6.
Таблиця 6 - Графічні умови задачі ДЗ №6

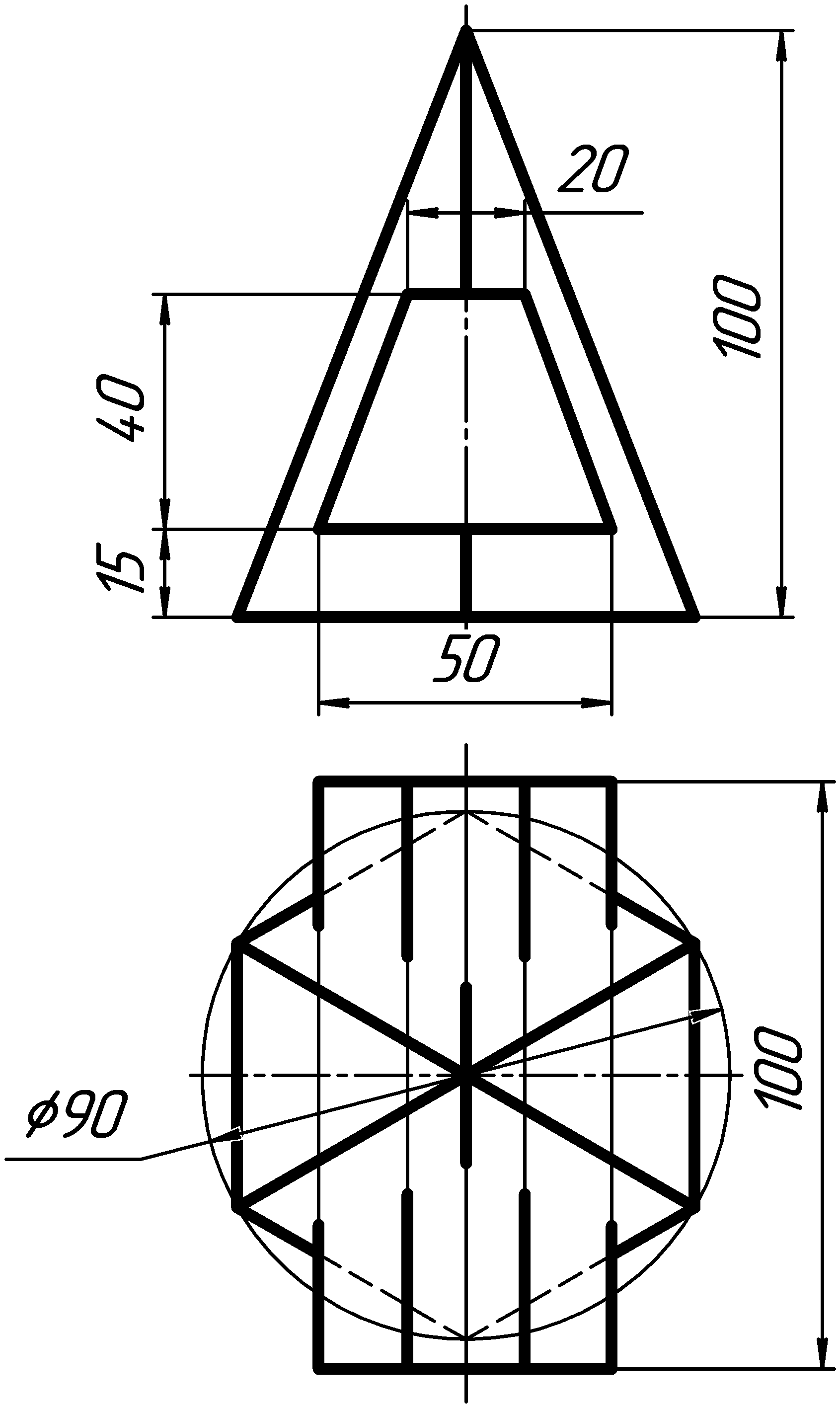

1
|

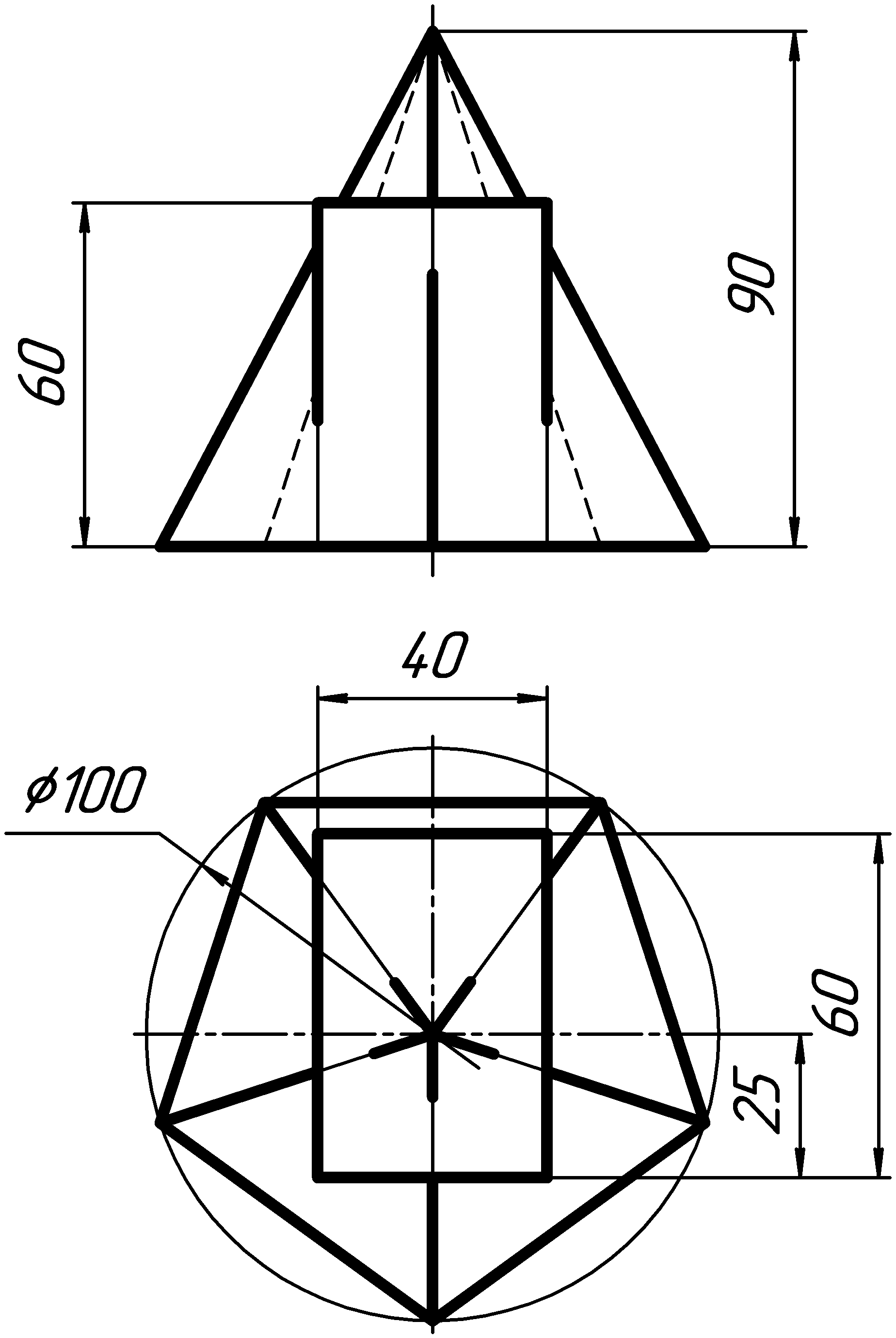

2
|

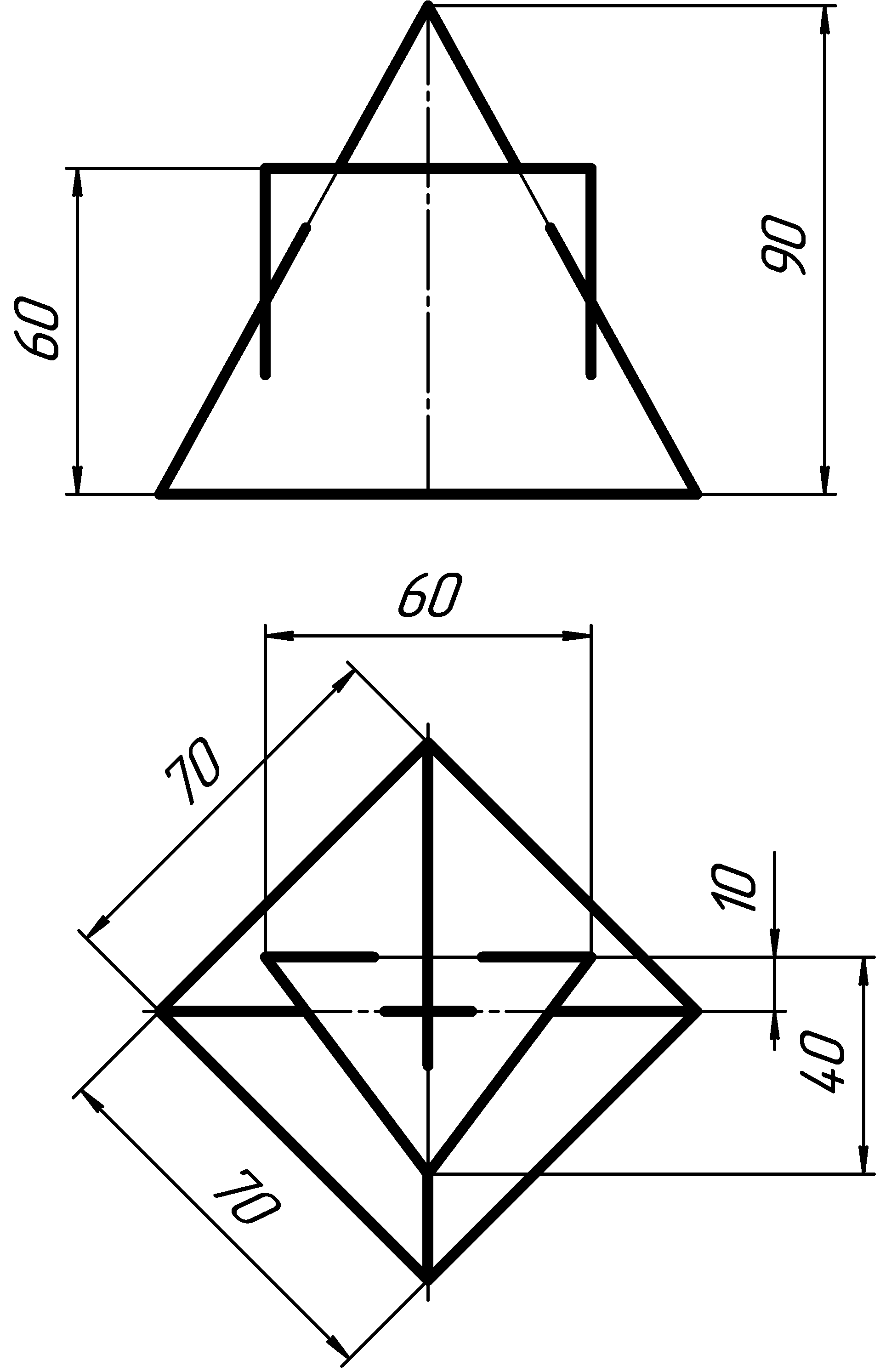

3
|

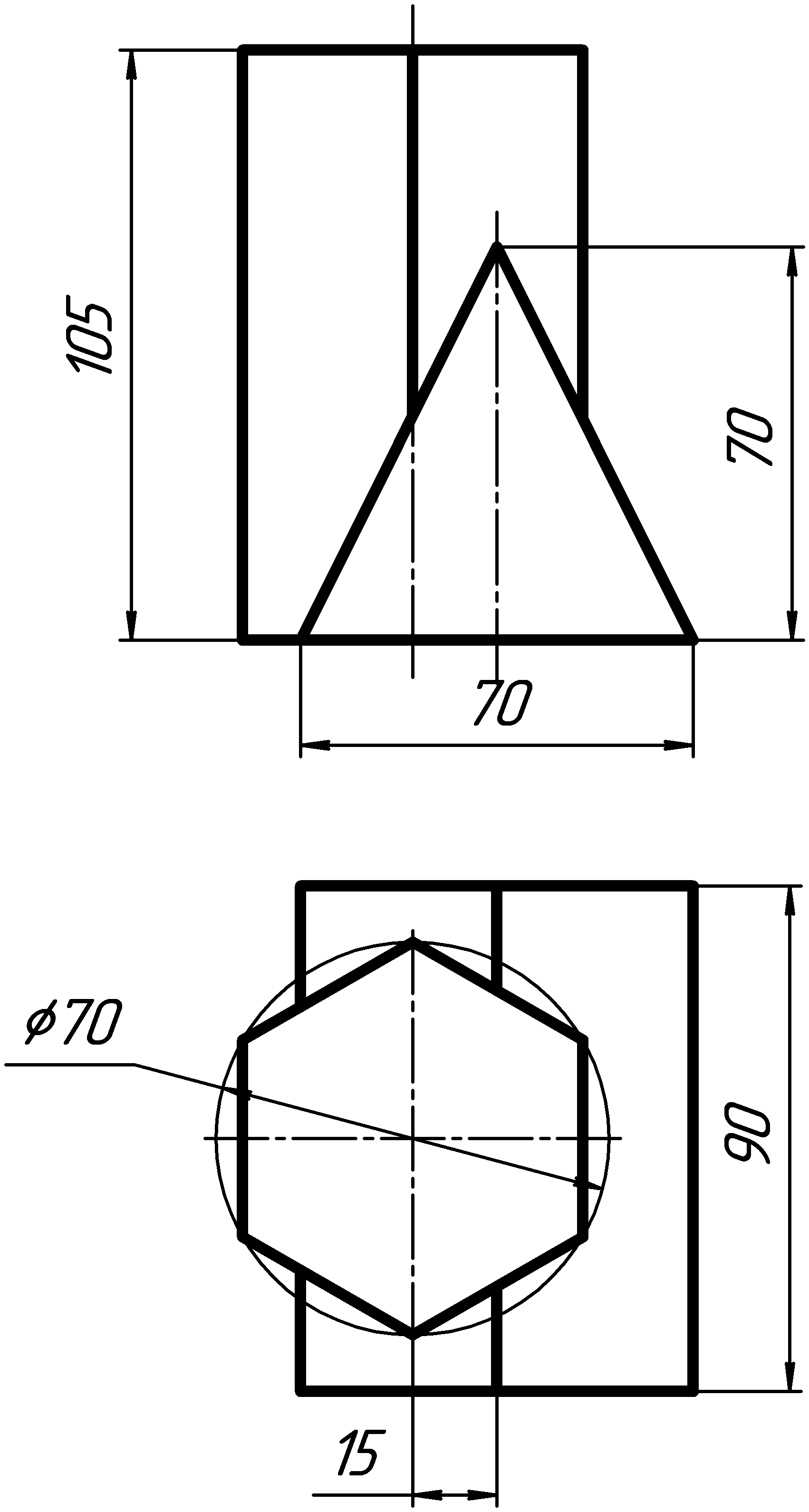

4
|

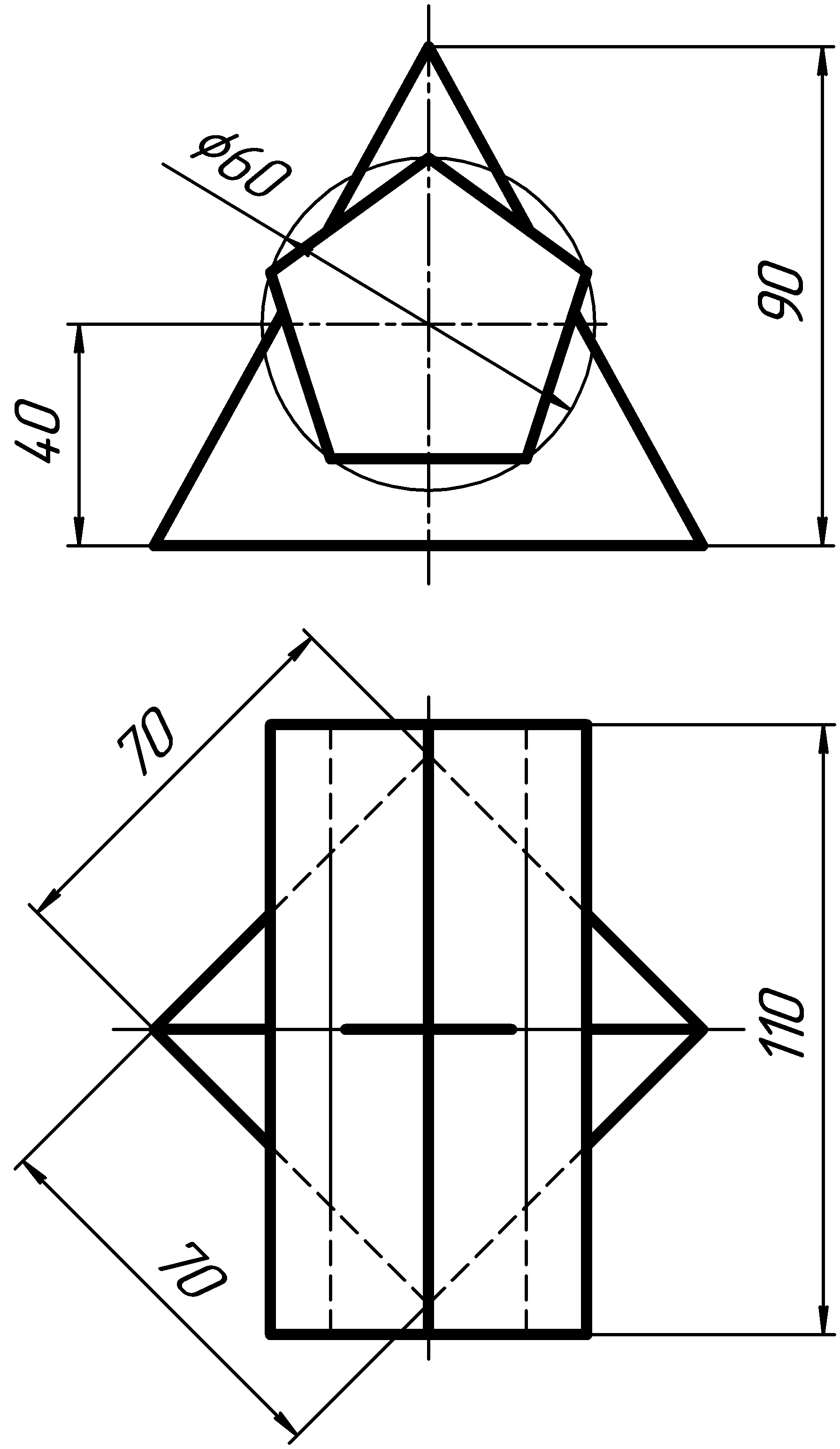

5
|

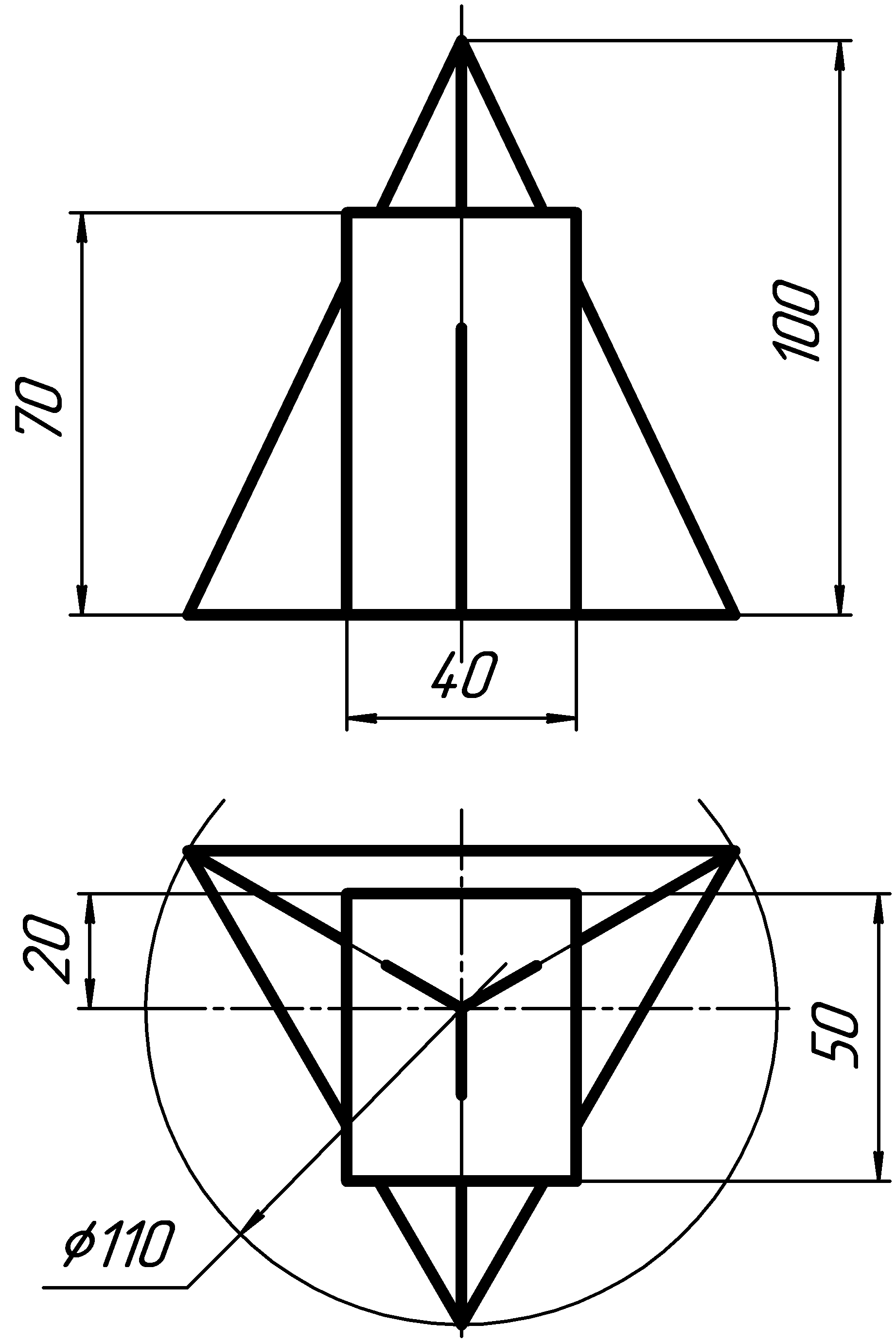

6
|
Продовження табл. 6

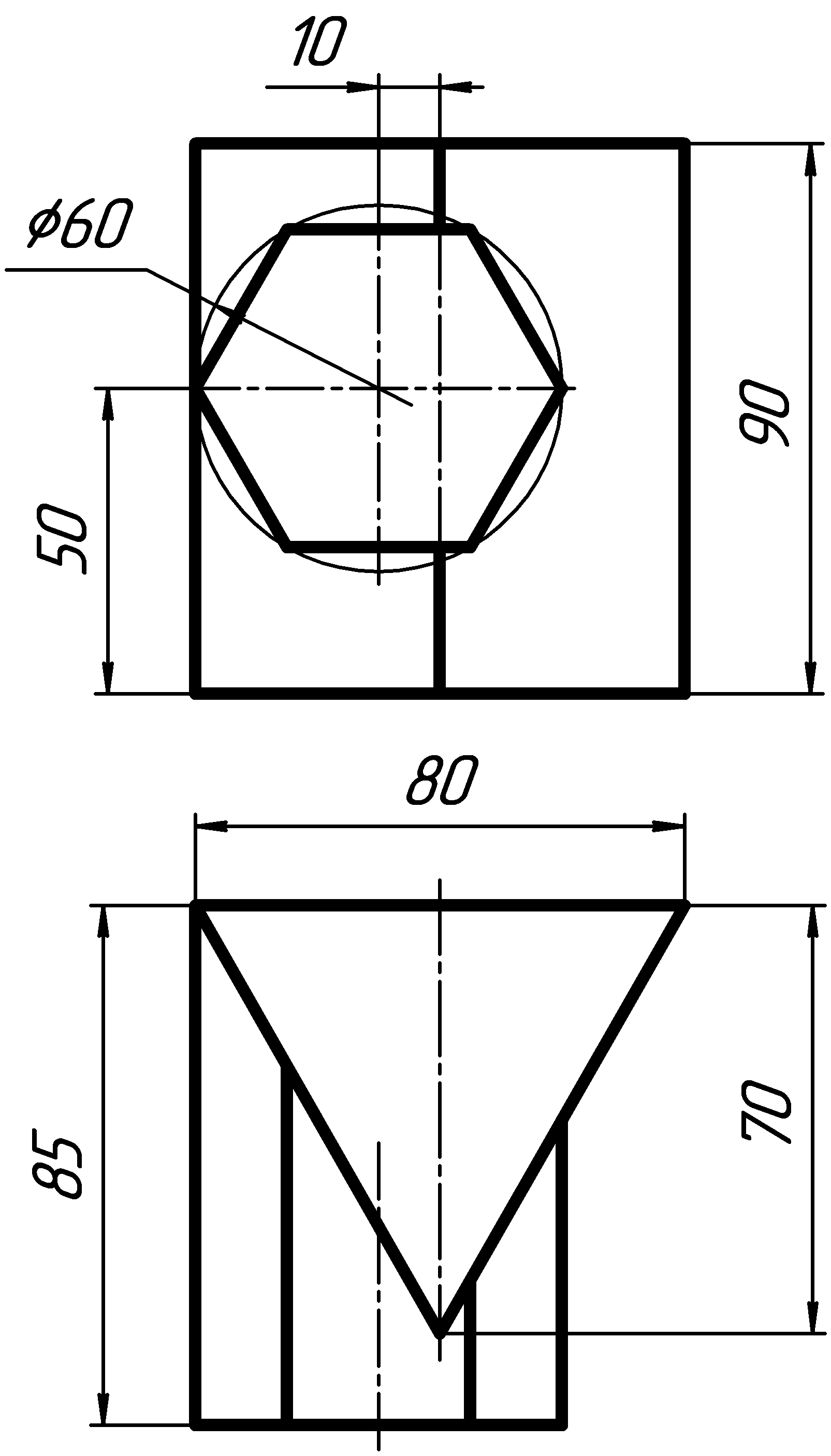

7
|

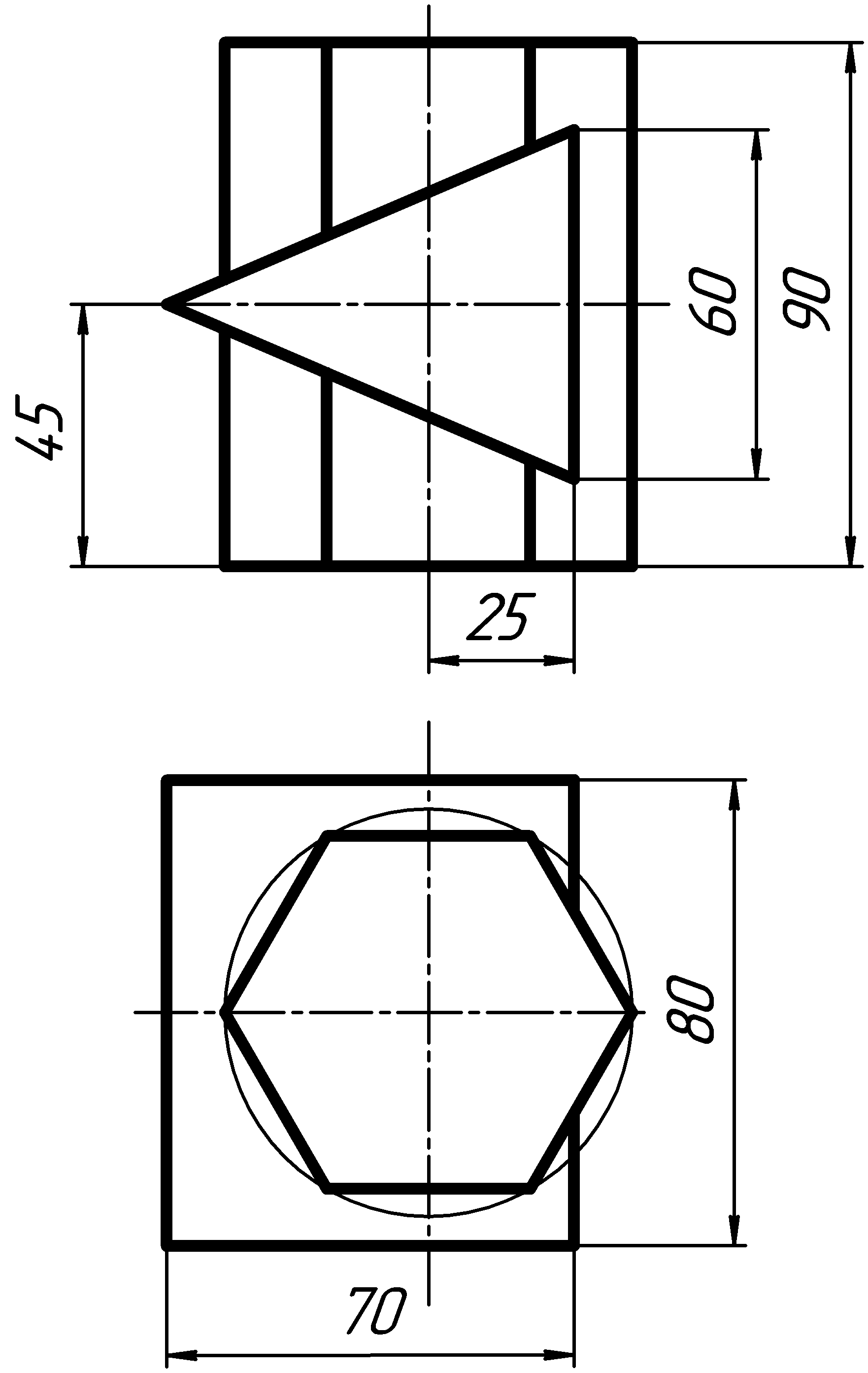

8
|
9
|
10
|
11
|
12
|
13
|
14
|
15
|
16
|
17
|
18
|
Продовження табл. 6
19
|
20
|
21
|
22
|
23
|
24
|
25
|
26
|
27
|
Д омашнє завдання №7. Перетин циліндрів.
Задача. На зображені заданих циліндрів у системі трьох площин проекцій побудувати лінію їх перетину, використовуючи спосіб допоміжних січних площин рівня. Визначити видимість.
Індивідуальні варіанти наведено у таблиці 7. Завдання виконується на форматі А3.
Таблиця 7 – Розміри циліндрів, мм
№ вар. |
D |
d |
H |
K |
|
№ вар. |
D |
d |
H |
K |
1 |
90 |
80 |
140 |
110 |
16 |
90 |
85 |
130 |
105 |
|
2 |
80 |
90 |
130 |
105 |
17 |
80 |
88 |
120 |
100 |
|
3 |
82 |
88 |
120 |
108 |
18 |
84 |
90 |
125 |
115 |
|
4 |
90 |
75 |
125 |
110 |
19 |
88 |
70 |
110 |
110 |
|
5 |
82 |
95 |
115 |
104 |
20 |
70 |
90 |
124 |
104 |
|
6 |
75 |
92 |
110 |
105 |
21 |
85 |
72 |
122 |
116 |
|
7 |
90 |
70 |
126 |
106 |
22 |
92 |
78 |
140 |
100 |
|
8 |
88 |
94 |
135 |
112 |
23 |
78 |
92 |
128 |
120 |
|
9 |
78 |
90 |
118 |
120 |
24 |
76 |
95 |
105 |
125 |
|
10 |
92 |
80 |
120 |
115 |
25 |
90 |
76 |
135 |
108 |
|
11 |
76 |
88 |
115 |
105 |
26 |
70 |
82 |
120 |
100 |
|
12 |
70 |
94 |
110 |
120 |
27 |
80 |
94 |
125 |
115 |
|
13 |
94 |
78 |
135 |
108 |
28 |
90 |
82 |
118 |
110 |
|
14 |
70 |
86 |
140 |
100 |
29 |
70 |
75 |
110 |
100 |
|
15 |
88 |
95 |
130 |
115 |
30 |
84 |
95 |
120 |
120 |
