4. Рішення задач при аналізі хімічної обстановки
Задача 1. Визначення розмірів і площі зони хімічного зараження.
Розміри зон хімічного зараження залежать від кількості СДОР на об’єкті, його фізичних і токсичних властивостей, умов зберігання, метеоумов і рельєфу місцевості.
Рішення задачі зводиться до визначення:
глибини розповсюдження хмари отруйного повітря (Г);
ширини ЗХЗ СДОР (Ш);
площі ЗХЗ СДОР (S).
Результати розрахунків наносять на карту (схему, план) з метою виявлення розташування ЗХЗ СДОР на місцевості і можливих ОХУ.
Глибина розповсюдження зараженої СДОР хмари може бути визначена для деяких отруйних речовин за табл. 1, 2 Додатку Г. Для СДОР, що не вказані в табл. 1,2 Додатку Г, глибина зони може бути визначена за формулою:
, (3)
Д = С·Т,
де G – кількість СДОР, кг;
Д – токсодоза, мг хвл/ л ;
С – концентрація, мг/л; Т – час впливу СДОР даної концентрації, хвл;
V – швидкість повітря в приземному шарі, м/с.
Ширина зони хімічного ураження може бути визначена за наступними співвідношеннями:
Ш = 0,03 Г – при інверсії;
Ш = 0,15 Г – при ізотермії;
Ш = 0,8 Г – при конвекції.
Площа зони хімічного ураження визначають за формулою
(км2) (4)
Приклад. На об’єкті зруйнувалась не обвалована ємність, що містила 10 т аміаку. Визначити розміри і площу ЗХУ в нічний час. Місцевість відкрита, метеоумови – ясно, швидкість повітря 3 м/с.
Рішення:
Визначаємо ступінь вертикальної стійкості повітря (рис. 2), за графіком – інверсія.
Знаходимо глибину розповсюдження зараженого повітря при швидкості повітря Vw = 1 м/с, Г1 = 4,5 км (табл. 1, Додаток Г).
Визначаємо поправочний коефіцієнт для Vw = 3 м/с: К = 0,45 [табл..3, додаток Г]
Визначаємо глибину розповсюдження зараженого повітря при швидкості повітря Vw = 3 м/с: Г3 = 4,5∙0,45 = 2,02 км.
Визначаємо ширину зони хімічного ураження при інверсії:
Ш = 0,03∙Г3 = 0,03∙2,02 = 0,06 км.
Ніч
День

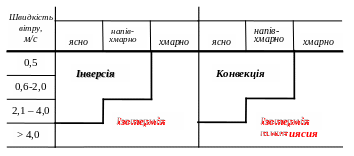

Рис.2 – Графік для оцінки ступеня вертикальної стійкості повітря
6. Визначаємо площу ЗХУ:
Задача 2. Визначення часу підходу зараженого повітря до певного об’єкта.
Рішення задачі зводиться до розрахунку часу (t) підходу хмари отруйного повітря до певного об’єкта за формулою (5):
T = R/W (хв), (5)
де R – відстань від місця розливу до об’єкта, км;
W – середня швидкість перенесення хмари повітряним потоком, визначається за табл. 4 Додатку Г.
За результатами рішення цієї задачі проводять оповіщення робітників, службовців і населення про майбутню небезпеку і необхідні заходи захисту.
Приклад. В результаті аварії на об’єкті, розташованому в 9 км від населеного пункту, зруйнувались комунікації із зрідженим аміаком. Метеоумови: ізотермія, швидкість повітря 5 м/с. Визначити час підходу хмари зараженого повітря до населеного пункту.
Рішення.
По табл. 3 Додатку Г для ізотермії і швидкості повітря 5 м/с знаходимо середню швидкість перенесення хмари зараженого повітря
W =7,5 м/с.
Визначаємо час підходу хмари зараженого повітря до населеного пункту за формулою (5)
T = R/W = 9000м / 7,5м/c∙60 = 20 хв.
Задача 3. Визначення часу вражаючої дії СДОР.
Час вражаючої дії СДОР визначається часом випаровування СДОР з поверхні його викиду (розливу)
tвраж = tвипар = G1/Cвипар. (6)
Швидкість випаровування рідини (кількість випаровуваної рідини за хвилину) розраховують за формулою
Свипар = 12,5∙SP ∙ (5,38 + 4,1 ∙V) ∙ √M∙10-8 (7)
де Свипар - швидкість випаровування рідини, n/хвл;
S – площа розливу, м2;
Р – тиск насиченої пари, кПа;
М – молекулярна маса рідини;
V – швидкість повітря, м/с.
Також на ОГД розраховують час випаровування для деяких СДОР і користуються ним на практиці для визначення орієнтовного часу вражаючої дії в осередку ураження. Для зручності використання результатів розрахунків їх зводять в таблицю 1.
Таблиця 1 – Час випаровування деяких СДОР, год (швидкість повітря V = = 1 м/c
СДОР |
Вид зберігання |
|
Необваловане |
Обваловане |
|
Хлор |
1,3 |
22 |
Фосген |
1,4 |
23 |
Аміак |
1,2 |
20 |
Сірчаний ангідрид |
1,3 |
20 |
Сірководень |
1,0 |
19 |
Примітка. Для швидкостей повітря більших, ніж вказані в таблиці, вводять поправочний коефіцієнт.
Швидкість повітря, м/с |
1 |
2 |
3 |
4 |
5 |
6 |
Поправочний коефіцієнт |
1 |
0,7 |
0,55 |
0,43 |
0,37 |
0,32 |
Приклад. На ОГД зруйнувалась обвалована ємність з аміаком. Швидкість повітря V = 3 м/с. Визначити час вражаючої дії СДОР.
Рішення
По таблиці 1 знаходимо, що час вражаючої дії аміаку при Vw = 1м/с дорівнює 20 годин.
Знаходимо поправочний коефіцієнт по таблиці 1 . Для Vw = 3м/с він дорівнює 0,55.
Розрахуємо час вражаючої дії аміаку за формулою tвраж = t1∙K3 = 20 год ∙ 0,55 = 11 годин
Задача 4. Визначення можливих втрат людей в осередках хімічного ураження
Втрати робітників і службовців будуть залежати:
Від чисельності людей, що опинились на площі осередку.
Ступеня захищеності людей.
Своєчасності використання засобів індивідуального захисту (ЗІЗ, наприклад, протигазів).
Можливі втрати людей в осередках хімічного ураження визначають по таблиці 2.
Таблиця 2 – Можливі втрати робітників, службовців і населення від СДОР в осередках ураження, %
-
Умови
знаходження людей
Без протигазів
Забезпеченість людей протигазами,
%
20
30
40
50
60
70
80
90
100
На відкритій місцевості
90-100
75
65
58
50
40
35
25
18
10
В простих укриттях, будівлях
50
40
35
30
27
22
18
14
9
4
Примітка. Орієнтовна структура втрат людей в осередках хімічного ураження у %:
легкий ступінь – 25;
середній і важкий ступінь (з виходом із строю не менше ніж на 2-3 тижні) і ті, що
потребують госпіталізації – 40;
із смертельними наслідками – 35.
Приклад. На хімічному заводі в результаті аварії зруйнована ємність, що містила 18 т хлору. Робітники і службовці заводу забезпечені протигазами на 100 %. Визначити можливі втрати робітників і службовців ті їх структуру.
Рішення
Наносимо на план заводу зону хімічного зараження і визначаємо, що в осередку хімічного ураження знаходяться три цехи із кількістю робітників 600.
По таблиці (2) визначаємо втрати Nлюд = 600∙0,04 = 24 особи.
У відповідності з приміткою до таблиці визначаємо структуру втрат:
- із смертельними наслідками - 24∙0,35 = 8 осіб;
- середнього і важкого ступеня - 24∙0,4 = 10 осіб;
- легкого ступеня - 24∙0,25 = 6 осіб.
Всього із смертельними наслідками і тих, що втратили працездатність – 18 осіб.
Висновки із аналізу хімічної обстановки
Завершальним етапом аналізу хімічної обстановки є висновки, в яких визначається:
Вплив хімічного зараження на виробничу діяльність підприємства.
Доцільний варіант дій для захисту робітників і населення на випадок аварії.
Заходи по організації захисту людей і ліквідації наслідків зараження.
Кому і які необхідно віддати розпорядження для забезпечення дій особового складу формувань на зараженій місцевості.
