3.4 Сеть вывода

По полученным таблицам генерируем сети выводов, приведенные на рисунках 3.1- 3.5

Рисунок 3.1 – Сеть вывода для сущности "Comp1"

Comp1 = большая

Comp1 = средняя

Comp1 = малая

Гор. угол обзора = большая

Верт. угол обзора (верхний) = большая

Гор. угол обзора = средняя

Верт. угол обзора (верхний) = средняя

Верт. угол обзора (нижний) = большая

Верт. угол обзора (нижний) = малая

Гор. угол обзора = малая

Верт. угол обзора (верхний) = малая

Рисунок 3.2 – Сеть вывода для сущности "Comp2"

Рисунок 3.3 – Сеть вывода для сущности "Comp3"

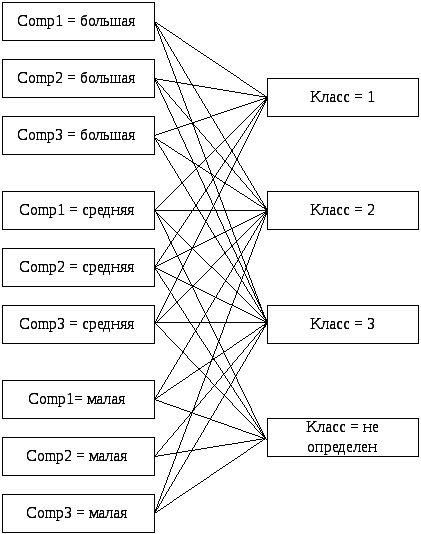

Рисунок 3.4 – Сеть вывода для сущности "Класс"

Рисунок 3.5 – Сеть вывода для сущности "Решение"

4 База знаний

В данном курсовом проекте разрабатывается ЭС поддержки принятия решения. В коде разработки было составлено 72 правила поведения системы.

1. Если Класс=1 и Цена=большая, то Решение - Покупать

2. Если Класс=1 и Цена=средняя, то Решение - Не покупать

3. Если Класс=1 и Цена=малая, то Решение - Не покупать

4. Если Класс=2 и Цена=большая, то Решение - Не покупать

5. Если Класс=2 и Цена=средняя, то Решение - Покупать

6. Если Класс=2 и Цена=малая, то Решение - Не покупать

7. Если Класс=3 и Цена=большая, то Решение - Не покупать

8. Если Класс=3 и Цена=средняя, то Решение - Не покупать

9. Если Класс=3 и Цена=малая, то Решение - Покупать

10. Если Класс=не определени Цена=большая, то Решение - Не покупать

11. Если Класс=не определени Цена=средняя, то Решение - Не покупать

12. Если Класс=не определени Цена=малая, то Решение - Покупать

13. Если Comp1=большая и Comp2=большая и Comp3=большая, то Класс=1

14. Если Comp1=большая и Comp2=большая и Comp3=средняя, то Класс=1

15. Если Comp1=большая и Comp2=большая и Comp3=малая, то Класс=2

16. Если Comp1=большая и Comp2=средняя и Comp3=большая, то Класс=1

17. Если Comp1=большая и Comp2=средняя и Comp3=средняя, то Класс=2

18. Если Comp1=большая и Comp2=средняя и Comp3=малая, то Класс=2

19. Если Comp1=большая и Comp2=малая и Comp3=большая, то Класс=2

20. Если Comp1=большая и Comp2=малая и Comp3=средняя, то Класс=2

21. Если Comp1=большая и Comp2=малая и Comp3=малая, то Класс=3

22. Если Comp1=средняя и Comp2=большая и Comp3=большая, то Класс=1

23. Если Comp1=средняя и Comp2=большая и Comp3=средняя, то Класс=2

24. Если Comp1=средняя и Comp2=большая и Comp3=малая, то Класс=2

25. Если Comp1=средняя и Comp2=средняя и Comp3=большая, то Класс=2

26. Если Comp1=средняя и Comp2=средняя и Comp3=средняя, то Класс=3

27. Если Comp1=средняя и Comp2=средняя и Comp3=малая, то Класс=3

28. Если Comp1=средняя и Comp2=малая и Comp3=большая, то Класс=3

29. Если Comp1=средняя и Comp2=малая и Comp3=средняя, то Класс=3

30. Если Comp1=средняя и Comp2=малая и Comp3=малая, то Класс=не определен

31. Если Comp1=малая и Comp2=большая и Comp3=большая, то Класс=2

32. Если Comp1=малая и Comp2=большая и Comp3=средняя, то Класс=3

33. Если Comp1=малая и Comp2=большая и Comp3=малая, то Класс=3

34. Если Comp1=малая и Comp2=средняя и Comp3=большая, то Класс=3

35. Если Comp1=малая и Comp2=средняя и Comp3=средняя, то Класс=3

36. Если Comp1=малая и Comp2=средняя и Comp3=малая, то Класс=не определен

37. Если Comp1=малая и Comp2=малая и Comp3=большая, то Класс=3

38. Если Comp1=малая и Comp2=малая и Comp3=средняя, то Класс=не определен

39. Если Comp1=малая и Comp2=малая и Comp3=малая, то Класс=не определен

40. Если Гор. угол обзора=большая и Верт. угол обзора(верхний) =большая и Верт. угол обзора(нижний) = большая, то Comp1=большая

41. Если Гор. угол обзора=большая и Верт. угол обзора(верхний)=большая и Верт. угол обзора(нижний)=нет, то Comp1=большая

42. Если Гор. угол обзора =большая и Верт. угол обзора(верхний)=средняя и Верт. угол обзора(нижний)=да, то Comp1=большая

43. Если Гор. угол обзора =большая и Верт. угол обзора(верхний)=средняя и Верт. угол обзора(нижний)=нет, то Comp1=средняя

44. Если Гор. угол обзора =большая и Верт. угол обзора(верхний)=малая и Верт. угол обзора(нижний)=да, то Comp1=средняя

45. Если Гор. угол обзора =большая и Верт. угол обзора(верхний)=малая и Верт. угол обзора(нижний)=нет, то Comp1=средняя

46. Если Гор. угол обзора =средняя и Верт. угол обзора(верхний)=большая и Верт. угол обзора(нижний)=да, то Comp1=большая

47. Если Гор. угол обзора =средняя и Верт. угол обзора(верхний)=большая и Верт. угол обзора(нижний)=нет, то Comp1=средняя

48. Если Гор. угол обзора =средняя и Верт. угол обзора(верхний)=средняя и Верт. угол обзора(нижний)=да, то Comp1=средняя

49. Если Гор. угол обзора=средняя и Верт. угол обзора(верхний)=средняя и Верт. угол обзора(нижний)=нет, то Comp1=средняя

50. Если Гор. угол обзора=средняя и Верт. угол обзора(верхний)=малая и Верт. угол обзора(нижний)=да, то Comp1=средняя

51. Если Гор. угол обзора=средняя и Верт. угол обзора(верхний)=малая и Верт. угол обзора(нижний)=нет, то Comp1=малая

52. Если Гор. угол обзора=малая и Верт. угол обзора(верхний)=большая и Верт. угол обзора(нижний)=да, то Comp1=средняя

53. Если Гор. угол обзора=малая и Верт. угол обзора(верхний)=большая и Верт. угол обзора(нижний)=нет, то Comp1=средняя

54. Если Гор. угол обзора=малая и Верт. угол обзора(верхний)=средняя и Верт. угол обзора(нижний)=да, то Comp1=средняя

55. Если Гор. угол обзора=малая и Верт. угол обзора(верхний)=средняя и Верт. угол обзора(нижний)=нет, то Comp1=малая

56. Если Гор. угол обзора=малая и Верт. угол обзора(верхний)=малая и Верт. угол обзора(нижний)=да, то Comp1=малая

57. Если Гор. угол обзора=малая и Верт. угол обзора(верхний)=малая и Верт. угол обзора(нижний)=нет, то Comp1=малая

58. Если Яркость=большая и Контрастность=большая и Потребление энергии=да, то Comp2=большая

59. Если Яркость =большая и Контрастность=большая и Потребление энергии =нет, то Comp2=большая

60. Если Яркость =большая и Контрастност=малая и Потребление энергии =да, то Comp2=большая

61. Если Яркость =большая и Контрастност=малая и Потребление энергии =нет, то Comp2=средняя

62. Если Яркость =средняя и Контрастност=большая и Потребление энергии =да, то Comp2=большая

63. Если Яркость =средняя и Контрастност=большая и Потребление энергии =нет, то Comp2=средняя

64. Если Яркость =средняя и Контрастност=малая и Потребление энергии =да, то Comp2=средняя

65. Если Яркость =средняя и Контрастност=малая и Потребление энергии =нет, то Comp2=малая

66. Если Яркость =малая и Контрастност=большая и Потребление энергии =да, то Comp2=средняя

67. Если Яркость =малая и Контрастност=большая и Потребление энергии =нет, то Comp2=малая

68. Если Яркость =малая и Контрастност=малая и Потребление энергии =да, то Comp2=малая

69. Если Яркость =малая и Контрастност=малая и Потребление энергии =нет, то Comp2=малая

70. Если Время отклика =большая, то Comp3=большая

71. Если Время отклика =средняя, то Comp3=средняя

72. Если Время отклика =малая, то Comp3=малая
