Области применения и основные технические показатели насосов общего назначения и химических насосов

Типоразмер насоса	Подача			Напор	Частота вращения	Мощность насоса	КПД* насоса	∆hдоп**
	м3/ч		м3/с	м	об/мин	кВт	%	м
К	7,5÷400		0,002÷0,111	16÷80	2900, 1450	1,2÷32	55÷81	3,5÷4,5
КМ	7,5÷140		0,002÷0,04	16÷50	2900, 1450	1,5÷20	55÷78	3,5÷4,5
КМЛ***	7,5÷120		0,002÷0,033	10÷32	2900, 1450	до 7	45÷68	3,5÷4,5
Д	60÷14000		0,017÷3,9	10÷130	2900÷485	6÷1750	70÷88	3,5÷10
ВЦ	3000÷100000		0,85÷28	30÷110	450÷187	450÷11300	81÷89	6,5÷15,5
ЦН	300÷1100		0,085÷0,30	100÷320	1450	120÷700	75÷83	5÷8
ЦНС	10÷650		0,003÷0,180	40÷1900	2900, 1450	5÷3200	48÷80	2,5÷16
ОПВ, ОВ	1800÷80000		0,5÷22****	5÷21	960÷250	30÷4000	80÷88	5÷16
ВД, ВДП	6500÷50000		1,8÷14,0	8÷25	485÷250	400÷3000	78÷88	5÷13
Х	5÷600		0,0014÷0,17	12÷130	2900, 1450	1÷160	50÷78	3,5÷6
АХ	5÷600		0,0014÷0,17	12÷50	2900, 1450	1÷80	40÷69	3÷6
Примечания.		*. Значения КПД приведены для оптимальных режимов насосов. **. Значения допустимых кавитационных запасов, приведённые в таблице, относятся к номинальным режимам насосов. ***. Насосы такого же типа конструктивного исполнения, но с другой маркировкой, имеют существенно расширенный диапазон показателей работоспособности (подача и напор), по сравнению с насосами серии КМЛ. Сведения о параметрах этих насосов приведены в каталогах фирм, их производящих. ****. Предприятие НПО "Уралгидромаш" имеет опыт производства насосов этого типа с подачей до 45 м3с (162000 м3ч).

Рис. 2.2. Области применения лопастных насосов общего назначения

3. Центробежные консольные насосы – насосы типа к

3.1. Общие сведения

Центробежные консольные электронасосные агрегаты являются одноступенчатыми с односторонним подводом жидкости к рабочему колесу. Рабочее колесо расположено на консольном конце вала. Направление вращения насосов, если смотреть со стороны привода, – по часовой стрелке.

Насосы могут иметь следующие конструктивные исполнения.

К – основное исполнение (насосы горизонтальные с приводом от электродвигателя через упругую муфту). Внешний вид агрегата представлен на рис. 3.1, конструкция насоса – на рис. 3.2.

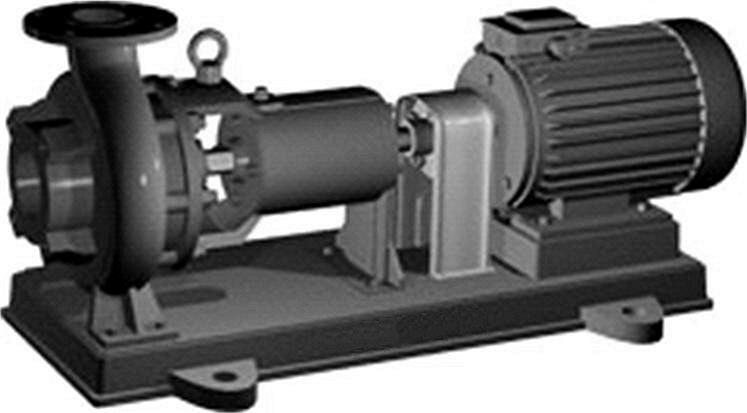

Рис. 3.1. Внешний вид насоса типа К

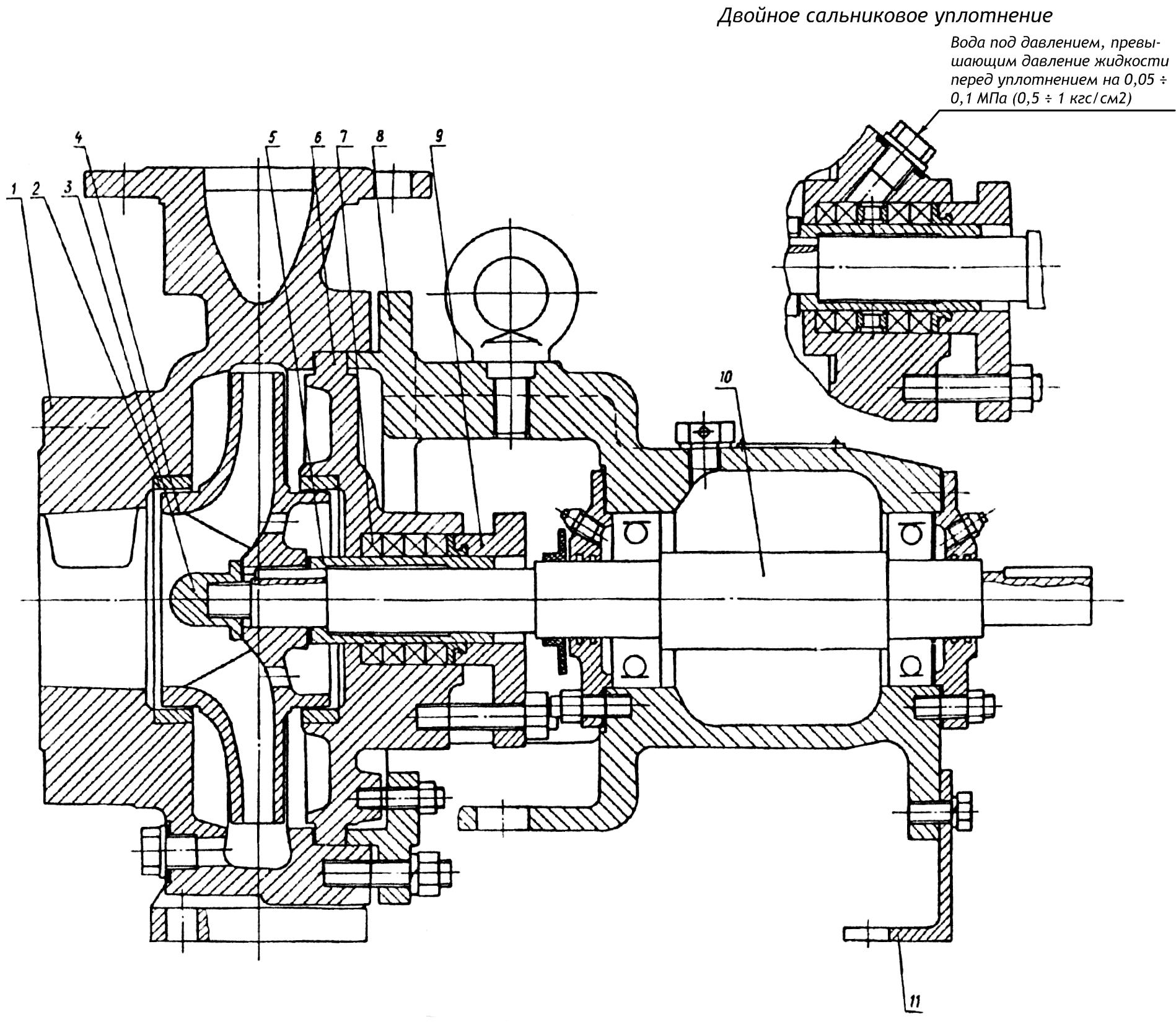

1 – корпус насоса с всасывающим и нагнетательным патрубками, 2 – сменное кольцо уплотнения, 3 – гайка рабочего колеса, 4 – рабочее колесо, 5 – защитная втулка, 6 – крышка корпуса, 7 – сальниковая набивка, 8 – корпус подшипников, 9 – крышка сальника, 10 – вал, 11 – вспомогательная опора

Рис. 3.2. Разрез насоса типа К

К М – моноблочное исполнение (насосы горизонтальные, рабочее колесо насажено на удлинённый конец вала электродвигателя). Проточные части и гидравлические характеристики насосов типа К и КМ идентичны. Внешний вид агрегата представлен на рис. 3.3, конструкция насоса – на рис. 3.4.

Рис. 3.3. Внешний вид насоса типа КМ

1 – корпус насоса с всасывающим и нагнетательным патрубками, 2 – гайка рабочего колеса, 3 – рабочее колесо, 4 – крышка сальника, 5 – фонарь, 6 – электродвигатель, 7 – кольцо отбойное, 8 – защитная втулка, 9 – сальниковая набивка, 10 – крышка, 11– кольцо уплотняющее

Рис. 3.4. Разрез насоса типа КМ

КМП – насосы моноблочные повысительные горизонтальные. Внешний вид агрегата представлен на рис. 3.5, конструкция насоса – на рис. 3.6.

Рис. 3.5. Внешний вид насоса типа КМП

1 – фонарь, 2 – крышка корпуса, 3 – корпус насоса, 4, 6 – гибкие вставки, 5 – рабочее колесо, 7 – защитная втулка, 8 – вал двигателя

Рис. 3.6. Разрез насоса типа КМП

КМЛ – насосы моноблочные линейные вертикальные. Оси всасывающего и напорного патрубков расположены на одной линии. Внешний вид агрегата представлен на рис. 3.7, конструкция насоса – на рис. 3.8.

Рис. 3.7. Внешний вид насоса типа КМЛ

1 – крышка корпуса, 2 – сменные уплотняющие кольца, 3 – фонарь, 4 – фланец двигателя, 5 – крышка сальника, 6 – защитная втулка, 7 – вал, 8 – корпус насоса, 9 – рабочее колесо, 10 – болт

Рис. 3.8. Разрез насоса типа КМЛ

Насосы всех указанных исполнений разработаны в соответствии с международным стандартом ISO 2858 и выпускаются по ГОСТ 22247-96.

3.2. Назначение и области применения

Центробежные консольные насосы предназначены для перекачивания в стационарных условиях воды (кроме морской) с рН = 6 ÷ 9, содержащей механические примеси не более 0,1 % по объёму и размером частиц до 0,2 мм. Допускается перекачивание других жидкостей, сходных с водой по плотности, вязкости и химической активности.

Применяются консольные насосы на насосных станциях городского, промышленного и сельского водоснабжения. Насосы исполнения КМП используются в качестве повысительных установок в жилых и общественных зданиях для подъёма воды, в том числе питьевой.

Насосы с одинарным сальниковым или торцовым механическим уплотнением вала применяют для перекачивания воды с температурой от 0 до 85ºС (от 273 до 358 К) при отсутствии вакуума на всасывании. Насосы с двойным сальниковым или торцовым уплотнением можно применять для перекачивания воды с температурой до 105ºС (378 К), а также при вакууме на всасывании.

Наибольшее допускаемое избыточное давление перекачиваемой жидкости на входе в насосы исполнений К, КМ и КМЛ с сальниковым уплотнением – 0,35 МПа (3,5 кгс/см²), на входе в насосы исполнений К и КМП с торцовым уплотнением – 0,6 МПа (6 кгс/см²).

Диапазон подач консольных насосов для перекачивания воды – от 4 до 400 м³/ч (1,1 ÷ 110 л/с). Диапазон напоров – от 8 до 80 м.

Сводный график рабочих полей насосов консольного типа представлен на рис. 3.9. По заказу потребителя в насосе может быть установлено рабочее колесо, либо имеющее исходные размеры, либо обточенное по внешнему диаметру. При установке исходного рабочего колеса обеспечивается работа насоса по верхней границе поля Q – H. Вариант обточки "а" обеспечивает работу насоса в средней части поля Q – H, вариант обточки "б" обеспечивает работу насоса на нижней границе поля Q – H.

Рис. 3.9. Поле Q – H насосов (пунктирной линией обозначены поля насосов, находящихся в стадии освоения; пунктир внутри поля насосов означает обточку "а" при работе насоса в средней части поля)
