Запитання
1. Яке зображення предмета називається
виглядом?
2. Як взаємно розміщують вигляди на
кресленнях?
3. Який вигляд на кресленні називають
головним і чому?
4. Яким вимогам повинен відповідати
головний вигляд на кресленні?
5. Від чого залежить кількість виглядів
на кресленні?
Завдання

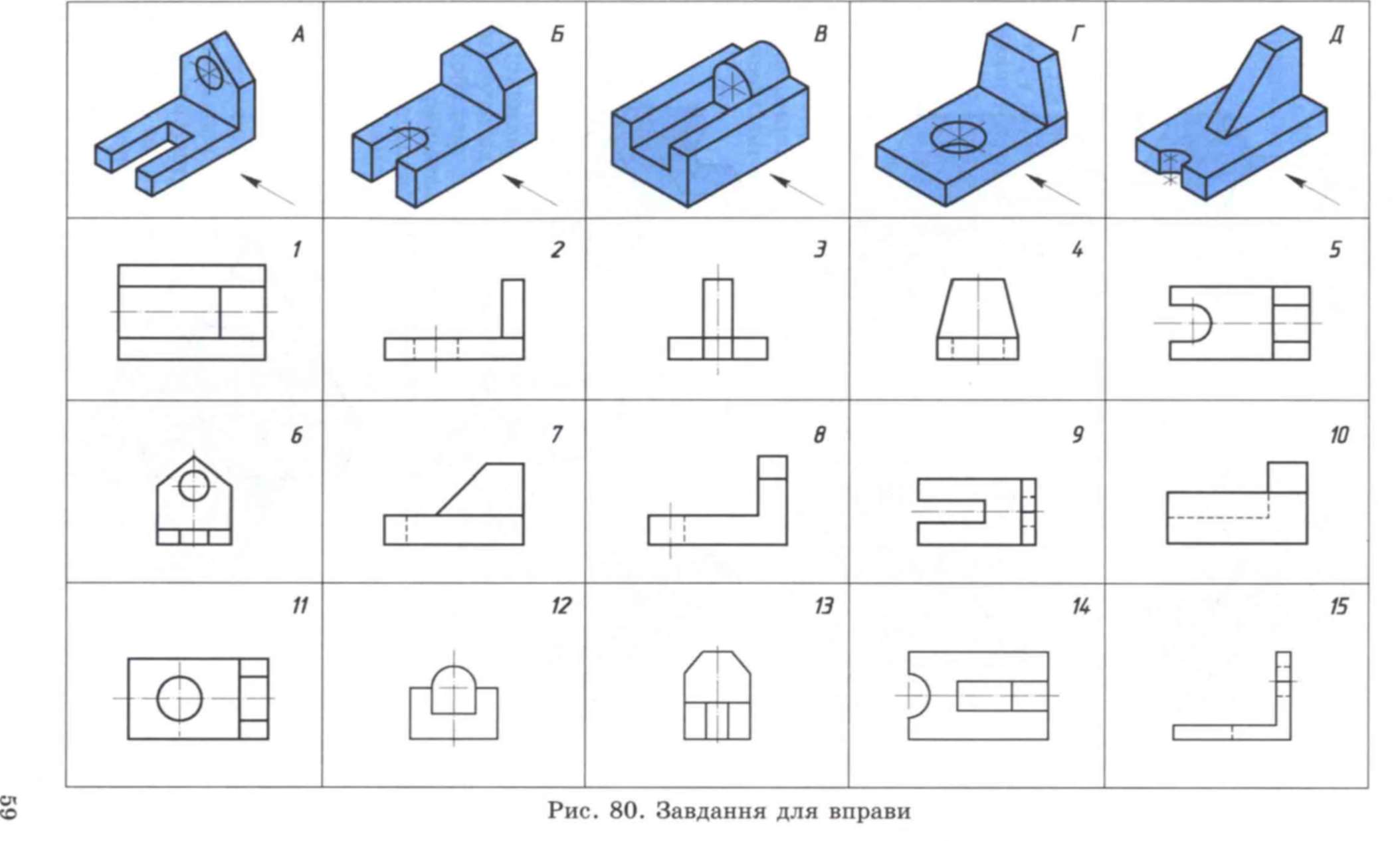

1. За наочними зображеннями
предметів (рис.80), позначеними літерами,
знайдіть їхні вигляди спереду, зверху
і зліва, які позначені цифрами. Відповіді
запишіть у таблицю за наведеною формою:
Наочне зображення
|
Вигляд спереду
|
Вигляд зверху
|
Вигляд зліва
|
|
|
|
|
2. На рисунку 81 наведено наочні
зображення предметів. Визначте, у якому
напрямку – А, Б чи В – слід дивитись на
них, щоб правильно вибрати положення
для головного вигляду.
