Тема 1. Основные свойства световых полей.
Световым полем называют электромагнитное поле в оптическом диапазоне частот. Частоты оптического диапазона чрезвычайно велики (порядка 1014– 1015 Гц), а разность частот между границами оптического диапазона очень мала по сравнению с их величинами, поэтому принято измерять оптический диапазон в длинах волн. Специфика оптического диапазона заключается в его двух главных особенностях:
–в оптическом диапазоне выполняются законы геометрической оптики,
–в оптическом диапазоне свет очень слабо взаимодействует с веществом.
Для частот, более низких, чем частоты оптического диапазона, нельзя построить оптические системы по законам геометрической оптики, а электромагнитное поле более высоких частот, как правило, либо проходит сквозь любое вещество, либо разрушает его.
Оптический диапазон состоит из следующих видов излучения: рентгеновское, ультрафиолетовое (УФ), видимое, инфракрасное (ИК). Если во времена Ньютона в оптический диапазон входило только видимое излучение, то с техническим прогрессом диапазон существенно расширился, причем рентгеновское излучение включено в оптический диапазон совсем недавно – примерно 20 лет назад. Не исключено дальнейшее расширение оптического диапазона.

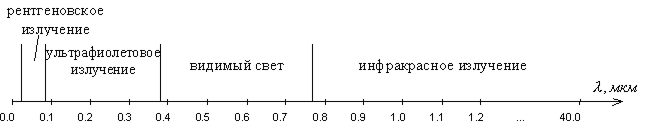

На рис.1. показан участок шкалы электромагнитного излучения в длинах волн, соответствующий оптическому диапазону. Границы оптического диапазона, а также границы между его участками установлены на основе экспериментальных данных и не являются абсолютно точными.
Отражение и преломление света на границе раздела двух сред
Закон преломления:
Качественная часть закона падающий луч,: преломленный луч и нормаль к поверхности раздела двух сред в точке падения лежат в одной плоскости.
Количественная часть закона произведение показателя: преломления на синус угла между лучом и нормалью сохраняет свое значение при переходе в следующую среду:
Закон отражения:
Закон отражения можно вывести как частный случай закона преломления при n´= – n (это просто прием для удобства расчета лучей в геометрической оптике, в отрицательном значении показателя преломления нет никакого физического смысла). Тогда случай отражения можно не выделять, а включать его в закон преломления при условии, что n´= – n
Литература: [1–12].
Методические указания
В данном разделе студенты знакомятся с основными свойствами световых полей и законами распространения света в различных оптических средах. Особое внимание следует уделить законам отражения и преломления световых лучей. Закон отражения как частный случай закона преломления.
Вопросы для самопроверки
1. Какой диапазон длин волн занимает ультрафиолетовое, видимое и инфракрасное излучение?
2. Как формулируется закон преломления света в векторной форме?
3. Как формулируется закон отражения в векторной форме?
4. Покажите, что закон отражения света является частным случаем закона преломления.
5. Что такое полное внутреннее отражение?
6. Каковы особенности поляризации света при отражении под углом Брюстера?
