Вопросы для самопроверки
1. Что такое светочувствительные элементы зрительного анализатора?
2. Каков механизм преобразования оптического изображения в электрические импульсы в зрительном анализаторе?
3. Какими характеристиками обладает зрительный анализатор применительно к восприятию киноизображения?
4. Каковы инерционные характеристики зрительного анализатора?
Литература: [15 - 42].
Тема 11. Модель зрительного восприятия киновидеоизображений
Согласованность характеристик кинематографической системы с характеристиками зрительного анализатора обеспечивает комфортность восприятия кинематографического изображения, т. е. минимальную утомляемость зрителя при максимальном уровне эмоционального воздействия, позволяет разумно ограничить требуемые технологические параметры кинематографической системы и оптимизировать ее экономические характеристики.
Задача согласования характеристик кинематографической системы с соответствующими характеристиками зрительного анализатора может быть существенно упрощена при наличии функциональной модели зрительного анализатора, адаптированной к условиям проекции.
В основу разработанной функциональной модели зрительного анализатора положены, кроме рассмотренных выше, следующие экспериментальные исследования.
В 1964г. Браун и Уорд опубликовали экспериментальные данные по спектральной чувствительности трех типов колбочек, имеющихся в сетчатке глаза человека.
В 1953г. Мотокава и Светихин обнаружили светочувствительные клетки, генерирующие отрицательный потенциал по мере смещения в синюю область и положительный потенциал под воздействием желтого света.
В 1958г. де Валуа обнаружил также клетки, которые изменяют знак потенциала на противоположный при переходе от красного света к зеленому.
Эти клетки получили название оппонентных. Оппонентные клетки находятся в подкорковом зрительном центре головного мозга и отражают потенциалы, генерируемые колбочками сетчатки. В подкорковом центре также обнаружены клетки, изменяющие потенциал только при изменении яркости светового раздражителя.
Таким образом, имеется достаточное обоснование механизма цветового зрения человека, состоящее в следующем:
На рецепторном уровне свет регистрируется тремя типами колбочек, в соответствии с теорией Юнга – Гельмгольца.
Поступающая от колбочек информация преобразуется в импульсы, частота следования которых определяется яркостью светового раздражителя (аналог частотно-импульсной модуляции).
Частотно-модулированные импульсы красного, зеленого и синего каналов преобразуются в ахроматический сигнал яркости и два цветоразностных сигнала. Эти сигналы передаются в глазной нерв и в соответствующие отделы головного мозга.

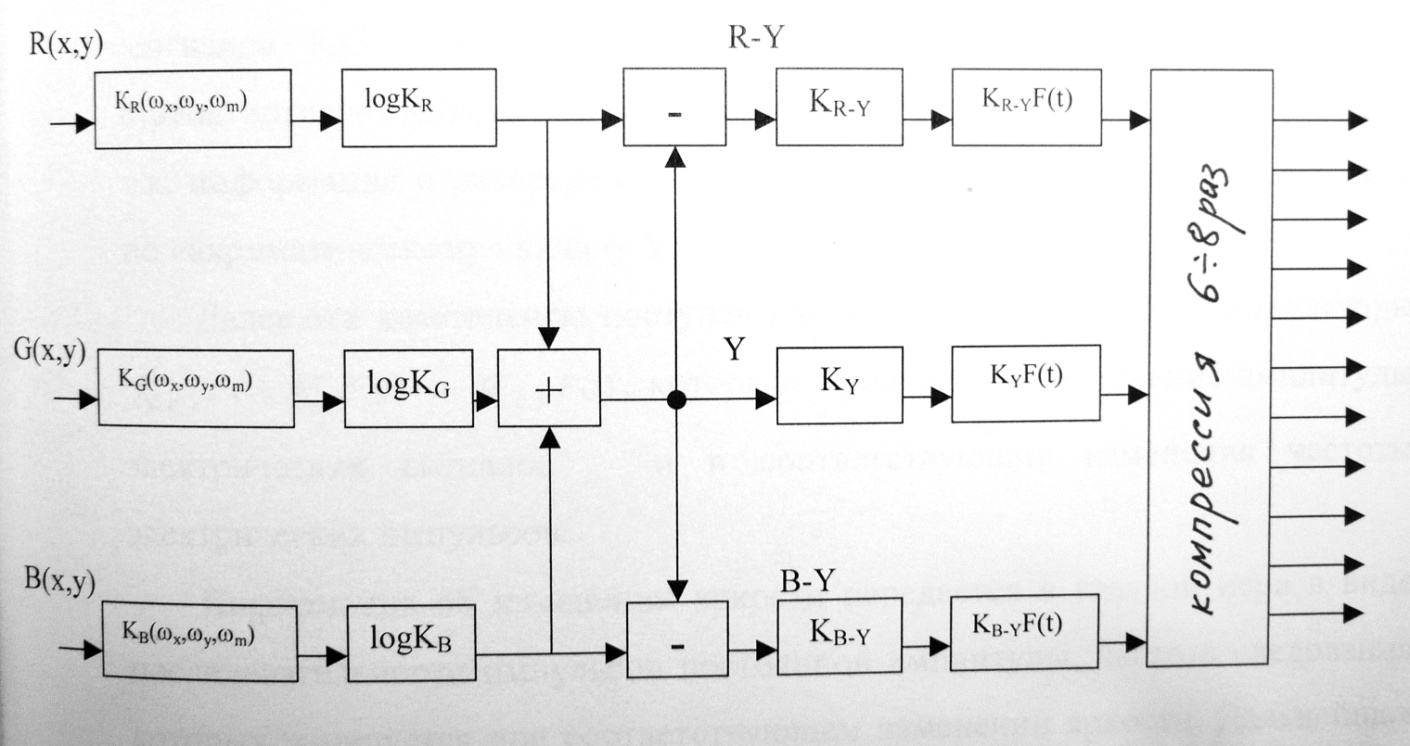

Соответствующая функциональная модель преобразования информации в зрительном анализаторе человека, учитывающая особенности восприятия изображений на кинотеатральном экране приведена на рис. 1.11.
Рис.1.11.
Методические указания
Уясните последовательность преобразования зрительной информации на основе функциональной модели зрительного анализатора. Изучите, как обрабатывается зрительная информация в звеньях функциональной модели зрительного анализатора. Выясните, каким образом происходит сжатие (компрессия) зрительной информации в процессе ее преобразования.
