Примеры назначения степеней точности для плоских и прямолинейных деталей

Для цилиндрических поверхностей наиболее важным и комплексным отклонением является отклонение от цилиндричности — наибольшее расстояние Д от точек реальной поверхности до прилегающего цилин­дра в пределах нормируемого участка

Допуск цилиндричности Т — наибольшее допускаемое отклонение от цилиндричности. Поле допуска цилиндричности — область в простран­стве, ограниченная двумя соосными цилиндрами, отстоящими друг от друга на расстоянии, равном допуску цилиндричности Т. Для цилин­дрических поверхностей рассматриваются отклонения формы в про­дольном и поперечном (отклонение от круглости) сечениях.

отклонение от цилиндричности и допуск цилиндричности ( l длина нормируемого участка)

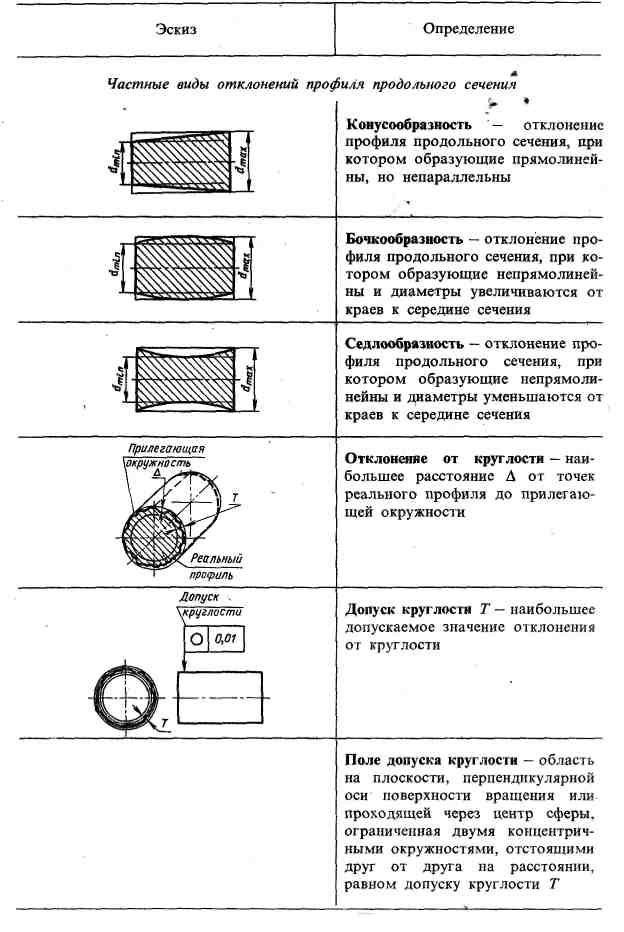

Отклонения и допуски формы цилиндрических поверхностей

Допуски формы цилиндрических поверхностей установлены в зави­симости от интервала размеров и степени точности. ГОСТ 24643 — 81 предусматривает 16 степеней точности: с 1 по 16 в порядке уменьше­ния точности. Допуски цилиндричности, круглости и профиля про­дольного сечения, соответствующие уровням А, В и С относительной геометрической точности в зависимости от квалитета допуска размера, приведены в табл. 9, примеры назначения допусков формы в зависимо­сти от степени точности — в табл. 10. Допуски формы цилиндрических поверхностей, соответствующие уровням А, В и С относительной гео­метрической точности, составляют примерно 30, 20 и 12 % от допуска размера, так как доцуск формы ограничивает отклонение радиуса, а допуск размера — отклонение диаметра поверхности.

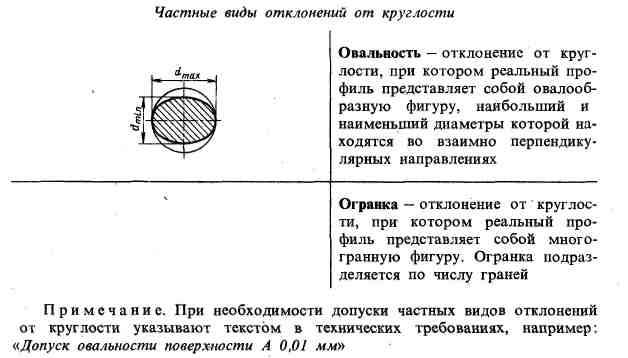

Конусообразность, бочкообразность, седлообразность и овальность количественно оценивают по формуле ∆=(d_max –d_min)/2
