7.2. Обзор основных элементов программы.

7.2.1. Главное меню программы.

Верхняя строка окна программы содержит указание на имя программы или текущего открытого окна. Следующая строка содержит позиции главного меню. Перечислим их назначение:

File – печать графика АЧХ/ФЧХ, схемы фильтра и создание т.н. SPICE-файла;

Options – регенерация (обновление) графика, запуск «мастера фильтрации» и вывод таблицы сравнения приближенных методов вычисления АЧХ;

Help – работа со справочной базой данных (необходимо сначала скачать ее с официального сайта Microchip) и вывод общих сведений о системе.

Каждая позиция главного меню может быть сделана активной. Для этого достаточно указать на нее курсором - стрелкой мыши и нажать ее левую клавишу. Можно также нажать клавишу F10 и использовать клавиши перемещения курсора вправо и влево. Затем выбор фиксиру­ется нажатием клавиши ввода Enter.

Для активизации главного меню без применения мыши достаточно нажать клавишу Alt. После этого, нажимая клавиши перемещения курсора, можно перемещать световое выделение по позициям меню. Выбрав нуж­ную позицию, для ввода ее в действие достаточно нажать клавишу Enter.

Если какая-либо позиция главного меню делается активной, она вы­водит ниспадающее подменю со списком доступных и недоступных (но возможных в дальнейшем) операций (команд). Доступные в данный момент операции даны четким шрифтом, а недоступные - шрифтом с характерным затенением, но позволяющим все же прочесть название операции. Перемещение по списку подменю и выбор нужной операции производятся аналогично тому, как это описано для главного меню, с той лишь разницей, что при управлении с клавиатуры используются клавиши перемещения курсора по вертикали.

7.2.2. Назначение кнопок и объектов программы.

– Print Graph – напечатать график;

– Refresh Graph – обновить график;

– Overlay Series – позволяет строить несколько графиков в одних координатных осях;

– Numerical Comparison – вывод таблицы сравнения разных типов фильтров;

– Anti-Aliasing Wizard – запуск «мастера фильтрации».

1 2 3 4 5

1 – выбор типа фильтра: Butterworth – фильтр Баттерворта,

Chebyshev – фильтр Чебышева,

Bessel – фильтр Бесселя;

2 – выбор порядка (Order) фильтра: от 1 до 8;

3 – задание частоты среза (Cut-off Frequency), в герцах;

4 – задание неравномерности (Ripple) в полосе пропускания (доступно только для фильтра Чебышева), в децибелах;

5 – коэффициент усиления сигнала.

7.2.3. Описание главного окна программы.

Главное окно программы FilterLab состоит из двух вкладок: Response (результирующий график) и Circuit (исходная цепь). Активизация нужной вкладки производится одинарным щелчком левой клавиши мышки на соответствующем названии вкладки.

В окне вкладки Response отображаются графики АЧХ (Attenuation [dB] – Frequency[Hz]) – синего цвета и ФЧХ (Phase[deg.] – Frequency[Hz]) – красного цвета. Причем, ось частот (Frequency) представлена в логарифмическом масштабе, в герцах (Hz), ось коэффициента передачи (Attenuation) представлена в линейном масштабе, в децибелах (dB), ось сдвига фазы (Phase) представлена в линейном масштабе, в градусах (deg.). Над графиками имеется статусная строка, в которой выводятся сведения о текущем положении указателя (белое перекрестие) на графике АЧХ и соответствующем значении сдвига фаз. Сказанное иллюстрируется на рис. 7.1.

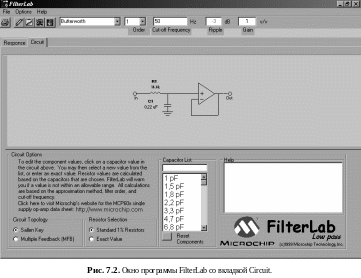

В окне вкладки Circuit отображаются принципиальная схемы заданного активного фильтра, опции цепи (топология, точность резисторов, список со значениями емкостей конденсаторов), а также окошко подсказки (рис.9.2). Далее приводится более подробное описание данной вкладки.

О пции цепи (Circuit Options): Для задания значения компонентов нажмите на значении конденсатора представленной выше цепи. Вы можете выбрать новое значение из списка (Capacitor list) или вводом величины значения. Значения сопротивления базируются на значении выбранного конденсатора. FilterLab предупредит Вас, если выбранное значение не входит в допустимый предел. Все вычисления основываются на приближенном методе расчета, порядке фильтра и частоте среза.

Щелкните здесь, чтобы посетить вебсайт Microchip’s (http://www.microchip.com)

Топология цепи (Circuit Topology):

1. По типу Саллена и Ки (Sallen Key)

2. С многоканальной обратной связью (Multiple Feedback [MFB])

Выбор резистора (Resistor Selection):

1. Стандартные с 1%-допуском резисторы (Standard 1% Resistors)

2. Точные значения резисторов (Exact Value)

Список емкостей конденсаторов (Capacitor List):

Щелкнув по требуемому конденсатору в принципиальной схеме, можно задать нужное значение его емкости. При этом автоматически изменятся значения сопротивлений резисторов, входящих в исследуемый каскад.

Кнопка Reset Components позволяет установить исходные значения всех элементов исследуемого каскада.

В окне Help (Помощь) может приводиться краткая подсказка о цепи.
