В частотной области:
Амплитудно-частотная характеристика фильтра – это зависимость его коэффициента передачи от частоты (рис. 4.4,а).
Полоса пропускания (зона прозрачности) – представляет собой область частот, которые сравнительно мало ослабляются фильтром. Считается, что полоса пропускания простирается до точки, соответствующей значению коэффициента затухания -3 дБ (минус 3 дБ). Внутри же полосы пропускания АЧХ может быть неравномерной, или пульсирующей, с определенным диапазоном (размахом) пульсаций характеристики (рис. 4.4,а).
Ч астота среза fС – определяет границу полосы пропускания. Далее характеристика фильтра проходит через переходную область (спад) к полосе задерживания (подавления) - области значительного ослабления. Полосу задерживания можно определить через некоторое затухание, например 40 дБ.
Сдвиг фазы – определяет разницу фаз между входным и выходным сигналами. Фазочастотная характеристика (ФЧХ) важна, поскольку сигнал, целиком расположенный по частоте в полосе пропускания, будет искажен, если время запаздывания (время между подачей сигнала на вход и появлением его на выходе) при прохождении через фильтр не будет постоянным для различных частот. Постоянство времени запаздывания (для всех частот) соответствует линейному возрастанию фазового сдвига в зависимости от частоты. Поэтому термин фильтр с линейной ФЧХ применяется к идеальному (в этом отношении) фильтру. На рис. 4.5 показаны примеры графиков ФЧХ и АЧХ фильтра нижних частот, который не является линейно-фазовым фильтром. Графики ФЧХ лучше всего строить в линейном по частоте масштабе.
В о временной области.
Свойства фильтра во временной области важны, в частности, там, где должны использоваться ступенчатые или импульсные сигналы. На рис. 4.6 показан пример переходной характеристики фильтра нижних частот.
Время нарастания (tН) – это время, необходимое для достижения сигналом 90% своего конечного значения.
Выброс – это величина превышения сигнала своего конечного значения.
Время установления (tУ) - это время, необходимое для того, чтобы сигнал попал в некоторую окрестность конечного значения и там остался.
Пульсации – это колебания выходного сигнала около своего конечного значения.
Типы фильтров.
При выборе фильтра сначала задаются требуемая равномерность характеристики в полосе пропускания и необходимое затухание на некоторой частоте вне полосы пропускания. После этого выбирается наиболее подходящая схема с количеством полюсов (RC-звеньев), достаточным для того, чтобы удовлетворялись эти требования.
5.1. Фильтры Баттерворта и Чебышева.
Фильтр Баттерворта обеспечивает наиболее плоскую АЧХ в полосе пропускания, которая резко спадает за частотой среза. Переходная характеристика такого фильтра при ступенчатом входном сигнале имеет колебательный характер. С увеличением порядка фильтра усиливаются колебания, а также возрастает увеличение крутизны спада характеристики.
Вместе с тем, увеличение числа полюсов (звеньев) дает возможность сделать более плоским участок характеристики в полосе пропускания и увеличить крутизну спада от полосы пропускания к полосе подавления (рис. 5.1.1).
Амплитудно-частотная характеристика ФНЧ Баттерворта идет горизонтально, начиная от нулевой частоты, ее спад начинается на частоте среза fС (в нормированных осях равной единице, см. п.1). Следует отметить, что неравномерность характеристики в полосе пропускания не должна превышать некоторой определенной величины (например, 1 дБ).
Амплитудно-частотная характеристика ФНЧ Чебышева спадает более круто за частотой среза fС. В полосе пропускания она не монотонна, а имеет волнообразный характер с постоянной амплитудой. При заданном порядке фильтра более резкому спаду амплитудно-частотной характеристики за частотой среза соответствует большая неравномерность в полосе пропускания. Колебания переходного процесса при ступенчатом входном воздействии сильнее, чем у фильтра Баттерворта. При проектировании фильтра Чебышева задается число полюсов и неравномерность в полосе пропускания.
Фильтр Чебышева, как и фильтр Баттерворта имеет фазочастотные характеристики, далекие от идеальных. На рис. 5.1.2 представлены для сравнения характеристики 6-полюсных фильтров нижних частот Чебышева и Баттерворта.

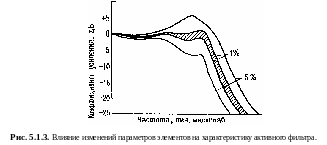

Д ля фильтра Баттерворта характерно постепенное понижение характеристики при приближении к частоте среза fC, а для фильтра Чебышева – пульсации, распределенные по всей полосе пропускания. Кроме того, активные фильтры, построенные из элементов, номиналы которых имеют некоторый допуск, будут обладать характеристикой, отличающейся от расчетной, а это значит, что в действительности на характеристике фильтра Баттерворта всегда будет иметь место некоторая неравномерность в полосе пропускания. На рис. 5.1.3 проиллюстрировано влияние наиболее нежелательных отклонений значений емкости конденсатора и сопротивления резистора на характеристику фильтра.
