Частотная характеристика пассивных rc-фильтров
К
огда
требуется отфильтровать сигнал с
частотой близкой к частоте помехи,
АЧХ фильтра должна иметь плоский участок
в полосе пропускания и крутые склоны в
районе частоты среза (при каскадном
соединении одинаковых фильтров, например,
нижних частот) не удается получить
аппроксимацию (приближение)
характеристики фильтра нижних частот
к идеальной, типа «кирпичная стена»
(рис.
3.1).

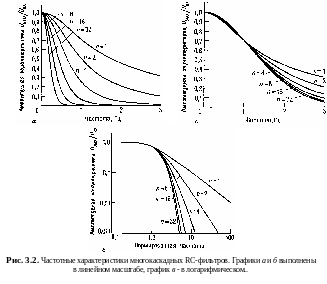

Простое каскадное соединение не дает улучшения АЧХ, так как входное сопротивление каждого звена будет служить существенной нагрузкой для предыдущего звена. Даже если поставить буферы между всеми звеньями (или сделать полное входное сопротивление каждого звена намного выше, чем у предыдущего), то желаемого эффекта все равно не получить. Соединенные каскадно RC-фильтры действительно дадут суммарную характеристику с крутым наклоном, но «излом» этой амплитудно-частотной характеристики не будет резким. Это можно сформулировать так: из многих плавных перегибов не сделать одного крутого. Чтобы проиллюстрировать этот вывод, построим несколько графиков частотных характеристик коэффициента усиления (т. е. Uвых/Uвх) фильтров нижних частот, составленных из 1, 2, 4, 8, 16 и 32 идентичных, полностью развязанных буферными усилителями RC-звеньев (рис. 3.2).
Рассматривая
пассивные фильтры, мы будем
придерживаться графиков с логарифмическим
масштабом по обеим осям (рис. 3.2,в),
поскольку такой график дает наибольшую
информацию
об амплитудно-частотной характеристике.
Он позволяет увидеть приближение к
окончательной крутизне спада и дает
возможность установить точное
значение затухания.
Введение в активные фильтры.
При использовании в качестве элемента схемы фильтра ОУ можно синтезировать характеристику любого пассивного RLC-фильтра без применения катушек индуктивности. Такие безындуктивные фильтры известны под названием «активные фильтры» из-за наличия в их схеме активного элемента (усилителя).
Активные фильтры можно использовать для реализации фильтров нижних и верхних частот, полосовых и полосно-подавляющих (заградительных) фильтров, выбирая тип фильтра в зависимости от наиболее важных свойств характеристики (максимальная равномерность усиления в полосе пропускания, крутизна переходной области или независимость времени запаздывания от частоты). Кроме того, можно построить как «всепропускающие фильтры» с плоской амплитудно-частотной характеристикой, но нестандартной фазочастотной характеристикой (они также известны как «фазовые корректоры»), так и наоборот - фильтр с постоянным фазовым сдвигом, но с произвольной амплитудно-частотной характеристикой.
В настоящее время разработаны устройства, позволяющие имитировать свойства катушек индуктивности, хотя в них кроме ОУ используются только конденсаторы и резисторы. К таким устройствам относятся конвертеры (преобразователи) отрицательного полного сопротивления (КОС) и гираторы.
К
онвертеры
отрицательного полного сопротивления
(КОС). КОС
(рис.
4.1.) преобразует полное сопротивление
в ему противоположное
(т.е. с обратным знаком).
Таким образом, КОС превращает конденсатор в «обратную» катушку индуктивности:
ZC = 1/jC ZВХ = j/C,
в том смысле, что ток запаздывает относительно приложенного напряжения, а полное сопротивление КОС имеет неправильную частотную зависимость (при увеличении частоты оно не растет, а убывает). Используя условно индуктивный характер входного реактивного сопротивления, можно реализовать селективный усилитель на базе R-C элементов.
Г
ираторы.
Гиратор (рис. 4.2.) преобразует полное
сопротивление в обратное
(емкость – в индуктивность), т.е. превращает
конденсатор в элемент с эквивалентной
индуктивностью:
ZC = 1/jC ZВХ = jCR2,
где LЭ = CR2 – эквивалентная индуктивность.
Таким образом, гиратор позволяет построить безындуктивный фильтр простой заменой каждой катушки «гиратированным» конденсатором. Кроме того, простая вставка гираторов в существующие RLC-схемы позволяет создавать разнообразные по назначению фильтры. Проектирование активных безындуктивных фильтров - весьма активно развивающаяся область.
Ф
ильтры
Саллена и Ки.
На рис.
4.3 приведен
пример двухзвенного Т-образного активного
фильтра верхних частот. Здесь в качестве
усилителя с единичным коэффициентом
усиления может использоваться ОУ,
включенный в режиме повторителя, либо
просто эмиттерный повторитель. У этого
АФ на очень низких частотах в зоне
затухания наклон АЧХ такой же, как и у
RC-фильтра,
поскольку выходной сигнал здесь
практически равен нулю. Рост же выходного
сигнала при увеличении его частоты
в зоне прозрачности приводит к уменьшению
ослабления в результате действия
обратной связи (реализованной на первом
резисторе, соединенном с выходом
фильтра), за счет чего получается более
резким излом амплитудно-частотной
характеристики.
При анализе свойств фильтров целесообразно придерживаться стандартных терминов.
