Тема 4. Аксонометрические проекции
Какие виды аксонометрии вы знаете ?
Как располагаются оси прямоугольной изометрии ? Чему равны показатели искажения натуральные и приведенные ?
Прямоугольная диметрия. Как располагаются оси диметрии, чему равны показатели искажения натуральные и приведенные ?
Чему равны большая и малая оси эллипсов в прямоугольной натуральной и приведенной изометрии, диметрии?
КЛАССНЫЕ ЗАДАЧИ

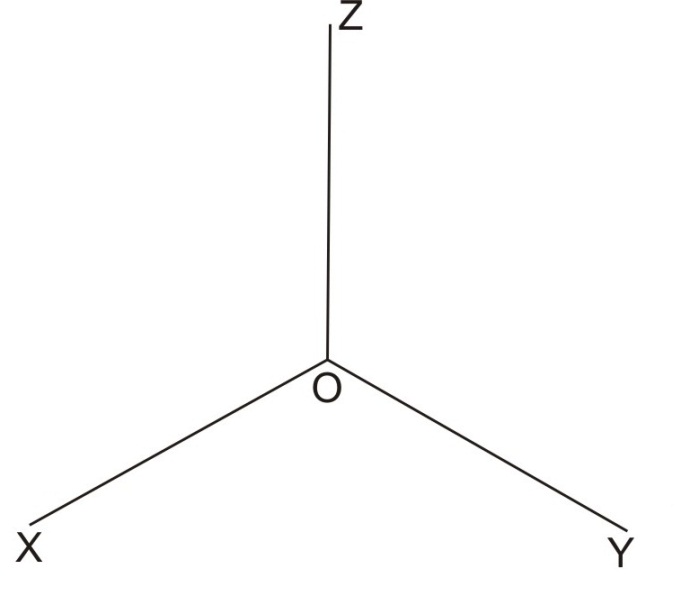

Задача 20
Построить прямоугольную приведенную изометрию плоских фигур; расположенных в плоскостях проекций.
Задача 21
Построить:
а ) прямоугольную диметрию пирамиды с вырезом 1/4 части,
б ) прямоугольную изометрию цилиндра с вырезом ¼ части.
РЕШИТЬ САМОСТОЯТЕЛЬНО
Задача 22
Достроить прямоугольную изометрию окружности диаметром 40 мм, расположенную в плоскостях проекций.
Задача 23
Построить аксонометрические проекции конуса и призмы с вырезом 1/4 части.
Тема 5. Позиционные задачи
Пересечение прямой с плоскостью и поверхностью. Взаимное пересечение плоскостей. Пересечение поверхностей плоскостью. Комплексные задачи
Какие задачи относятся к позиционным?
Последовательность решения задач на построение точек пересечения прямой с плоскостью и поверхностью, когда:
а) оба ГО занимают непроецирующее положение,
б) один из ГО является проецирующим.
По каким линиям плоскость пересекает многогранники?
Какие линии получаются при пересечении кругового конуса и цилиндра плоскостью? Решить задачу 28.
КЛАССНЫЕ ЗАДАЧИ

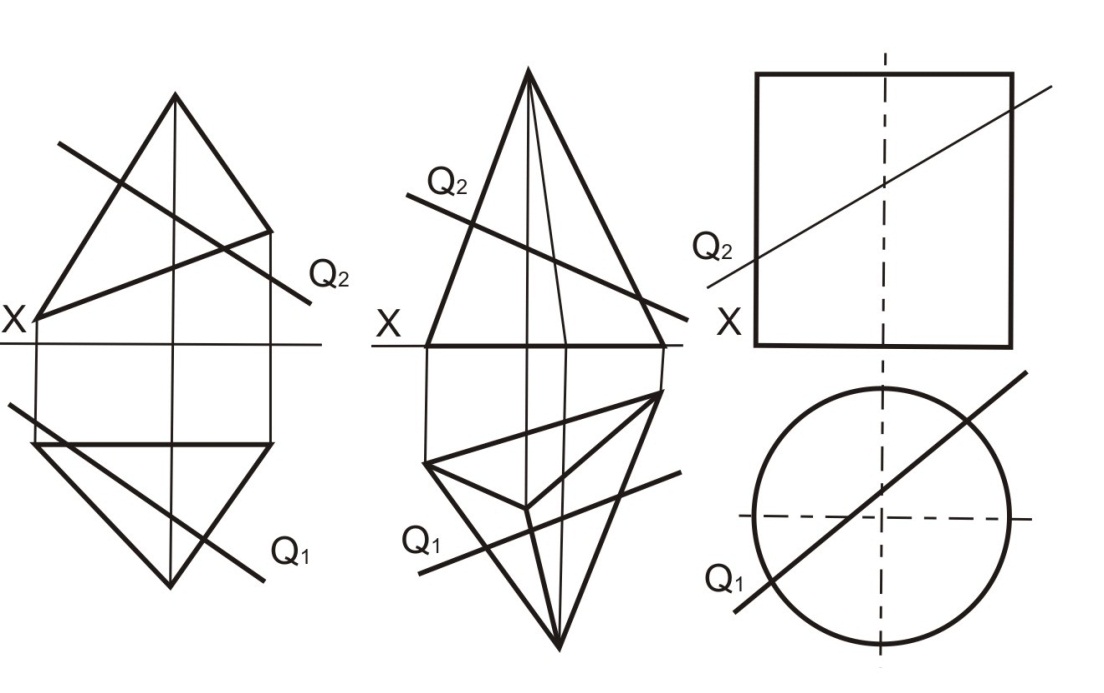

Задача 24
Построить точки пересечения прямой с плоскостью, пирамидой, цилиндром. Определить их видимость.

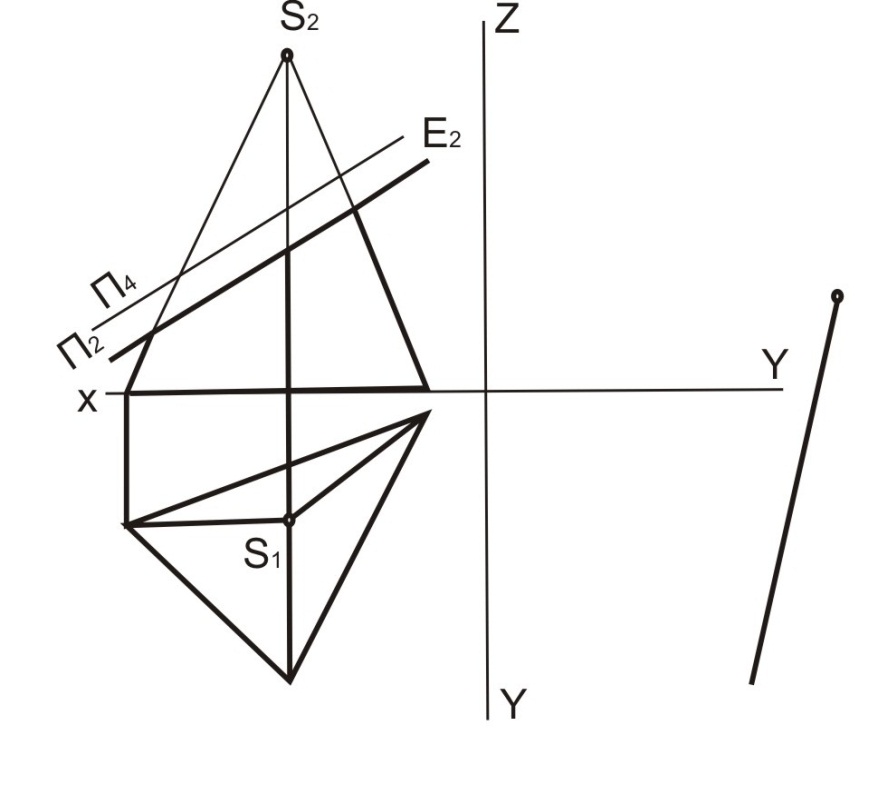

Задача 25
Построить проекции плоского сечения пирамиды, НВ сечения в развертку поверхности пирамиды.

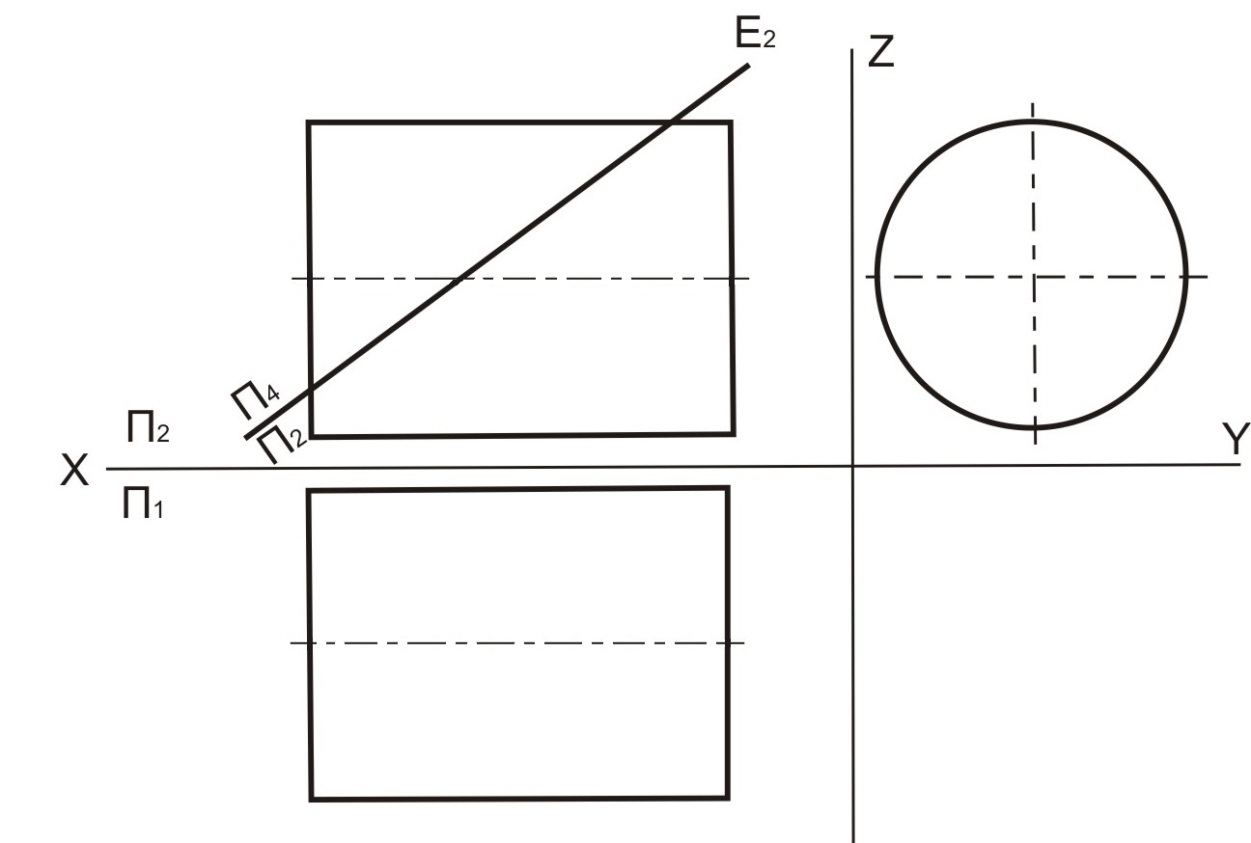

Задача 26
П остроить проекции линии пересечения цилиндра с плоскостью и НВ сечения.
Задача 27
П остроить проекции плоского сечения конуса, НВ сечения и развертку усеченной части конуса. Развертку выполнять на отдельном листе и подклеить в рабочую тетрадь.
РЕШИТЬ САМОСТОЯТЕЛЬНО
Задача 28
Написать на полках–выносках название линий, по которым каждая из плоскостей пересекает поверхность кругового конуса и цилиндра.
Задача 29
Построить проекции плоских сечений призмы и цилиндра.
Задача 30
Построить плоское сечение шара.
