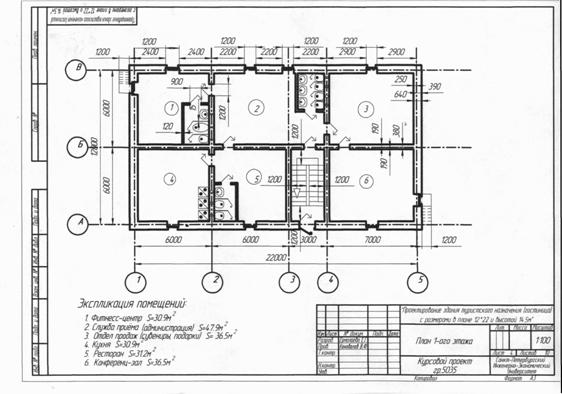

4. План 1-ого этажа.

Масштаб 1:100.

План выполнения:

1. Начинаем чертеж с осей. Вертикальные оси располагаются на расстоянии 6-7 м друг от друга. Только центральные оси, между которыми располагается лестница, находятся на расстоянии 3 м. Горизонтальных осей всего 3 на расстоянии 6 м.

2. Вдоль осей идут капитальные стены. Толщина внешней стены 640 мм (390 мм – внешняя сторона от оси, 250 мм – внутренняя), внутренняя – 380 мм (по 190 мм).

3. Удобно внешние стены нарисовать с помощью вставки прямоугольников, один из которых будет больше осей на 390 мм со всех сторон, а другой на 250 мм меньше.

4. Внутренние стены также чертим «прямоугольниками» и с помощью копирования одинаковых фигур. Лишние линии затем удаляются.

5. В вертикальных стенах показывается вентиляция, которая обязательно должна быть в стенах, где находятся туалеты. Обозначается она маленькими прямоугольниками.

6. У окон с торцов здания должны находиться боковые лестницы (эвакуационные).

7. Необходимо проставить ВСЕ размеры на чертеже.

8. В нажнем левом углу пишется экспликация помещений, т.е. каждой комнате в зависимости от типа здания задается определенное функциональное значение (кафе, парикмахерская, магазин…) и высчитывается площадь каждой комнаты. При расчете площади не забудьте отнять толщину стен!

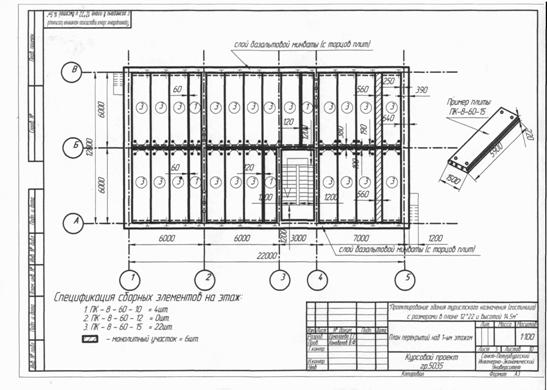

5. План перекрытий над 1 этажом.

Масштаб 1:100.

План выполнения:

1. Капитальные стены, оси, лестницу и боковые лестницы оставляем как на 4 чертеже.

2. Теперь необходимо помещения накрыть плитами, ширина которых может быть 1м, 1,2 м, 1,5 м. Плита кладется на стены так, что заезжает только на горизонтальные стены. На вертикальные стены плита не заезжает! Поэтому необходимо рассчитать расстояние между вертикальными стенами и подобрать нужные плиты так, чтобы монолитные участки (зазоры между плитами, которые заливаются бетоном) были не больше 600 мм.

3. Разложив плиты, их закрепляют.

4. С торцов плит прокладывается слой базальтовой минваты.

5. Необходимо посчитать количество каждого вида плиты (ПК-8-60-15, ПК-8-60-12, ПК-8-60-10 (последняя цифра говорит о ширине данной плиты)) и написать результат в спецификации сборных элементов. Также посчитать количество монолитных участков.

6. На чертеже нужно показать пример плиты.

План цокольного этажа (Масштаб 1:100)

При строительстве стен цокольного этажа (подвала) используется ленточные фундаментальные блоки. Стеновые бывают 2 видов: ФБС6 и ФБС4. Они различаются по ширине (600мм и 400мм соответственно).

Для возведения наружных стен нужны более широкие блоки ФБС6, а для внутренних пригодны и ФБС4.

Перед началом построения плана установить систему осей и сами осевые линии здания.

1. Для определения количества блоков необходимо длину/ширину здания поделить на длину 1 блока (2380мм). Т.к. блоки имеют стандартные размеры, а размеры зданий могут варьироваться, то может получиться, что при делении будет остаток. Этот остаток может составлять примерно от нескольких мм до 2379мм. Такие участки называются монолитными, они распределяются по длине/ширине здания и заполняются раствором М100. Например, на данном чертеже мы получили 17 монолитных участков (всего 2300мм) и 27 ФБС6 18 ФБС4. При этом Блок ФБС6 осевая линия будет делить на 350 и 250мм, причем 350мм приходится на внешнюю сторону, а ФБС4 – напополам. Примечание: при расчете количества блоков в сводной ведомости их необходимо умножить на 4, т.к. для получения нужной высоты необходимо построить их в 4 ряда.

2. Необходимо также показать вид цокольного этажа в боковом разрезе. Для получения нужной нам высоты цокольного этажа необходимо взять по 4 блока для каждой стены (для всех вариантов). Нельзя забывать о том, что на торцах находится утепляющая минеральная вата. Затем нарисовать видимую часть дренажной системы. После завершения плана и разреза А цокольного этажа написать спецификацию сборных элементов на стены подвала и посчитать их количество.

Поперечный разрез здания (Масштаб 1:100)

Перед началом построения плана установить систему осей и сами осевые линии здания.

1. Началом создания поперечного разреза здания является чертеж разреза (см. предыдущее задание), но с небольшими дополнениями. Так, например, до непосредственного строительства здания необходимо подготовить грунт, поэтому нужно показать все материалы, используемые для основания здания.

Снизу вверх:

• Уплотненный грунт и геоткань (на 1 м ниже находится дренажная система, представляющая собой лоток для трубы, трубу, несколько колодцев для воды, сверху засыпана щебнем и песком, чтобы вода не смешивалась с грунтом и не засоряла трубы, высота дренажной системы примерно 2м).

• Песок крупнозерновой (высота слоя = 300мм)

• Щебень (высота слоя = 300мм)

• Железобетонная плита М400 (высота слоя = 300мм). Эта плита на 1400мм выходит за вертикальную ось (иными словами она создает большую площадь подошвы здания и за счет этого уменьшает давление на нижние слои). Для большей прочности в плиту вмонтирована арматура АIII (2 металлические сетки на верхнем и нижнем основании плиты).

• 3 слоя гидроизола (причем гидроизолом также в 3 слоя должны быть покрыты и верхние части всех плит ФБС и внешние части ФБС6 (верхние слои изола должны накрывать нижние, иначе вода будет затекать под гидроизоляцию)).

• Затем наружные части стен облицовываются красным керамическим кирпичом (наклад. на изол). Дренаж необходимо накрыть отмостками бетона так, чтобы наблюдался небольшой угол наклона отмостков от стен здания (опять же в целях гидроизоляции).

Общая высота цокольного этажа составляет около 2м.

2. Затем на цокольный этаж накладывается плита перекрытия (ПК8-60-10/12/15). На внешних торцах плит необходимо разместить утепляющую минеральную вату (тонкий слой). “0” уровень начинается от данной осевой линии (проходит посередине ПК). Здесь начинается 1 этаж (высота его = 3м).

Теперь стены представляют собой кирпичную кладку. Внешние стены делятся вертикальной осевой линией на участки 390 и 250мм, 250 – внутри здания, 390 – снаружи; а внутренние стены – пополам по 190мм. Для внешних стен используется 2,5 кирпича, для внутренних – 1,5. Изобразить на чертеже расположение кирпичей в кладке стены, показать окна.

2. Второй этаж отличается от первого наличием балкона (и, по желанию студента, остекленного витража). Ширина балкона примерно 1000мм, длина произвольная, высота балконной плиты от 800 до 1100мм.

3. Третий этаж аналогичен второму.

4. Высота технического этажа обычно составляет 2000мм. По выбору студента на нем можно делать или не делать окна.

5. Высота внешних стен на чердаке варьируется от 600 до 1000 мм, угол наклона кровли и высота внутренних стен берется по усмотрению студента.

6. Затем рисуем стропильную систему кровли, состоящую из стропин I20 и I10, причем на участке между внешними стенами используются I20, а в отвесе крыши, доходящем до остекления балкона или тех.этажа – I10. Перпендикулярно стропинам направлены двутавры (эти балки располагаются через 1 м друг от друга), их можно увидеть с бокового разреза. Для поддержания и более прочного закрепления двутавров используются уголки, фиксируемые 2 саморезами (специальными винтами).

Поверх стропин и двутавров кладется металлочерепица, скрепляющаяся посередине здания коньковым элементом. Листы металлочерепицы должны немного заходить за концы обрешетки и двутавров, чтобы защищать чердак от проникновения воды.

2. Показать все необходимые размеры (в том числе и общую высоту здания). Учитывать, что “0” находится на уровне 1 этажа, -1000 УЗП – на уровне концов отмостков бетона (земли), -3000УЗП – уровень дренажа, высота жилых этажей – по 3 м, тех.этажа – 2 м, 2500мм – размер от пола чердака до конькового элемента. Общая высота здания измеряется от земной поверхности (от – 1000 УЗП и до конька).

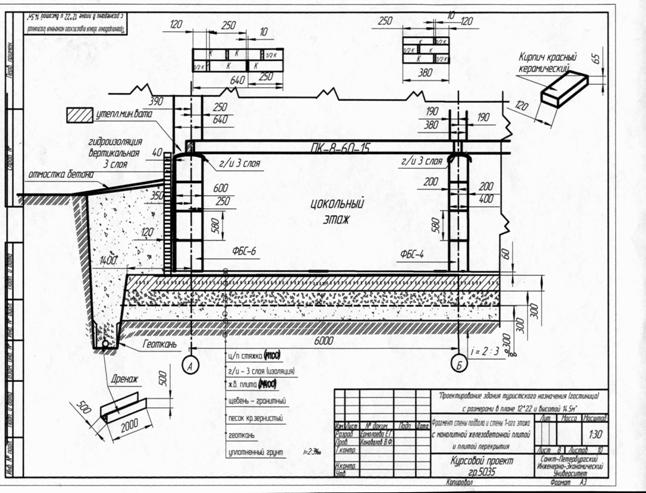

Данный чертеж (Фрагмент стены 1 этажа с монолитной ж/б плитой перекрытия) представляет собой увеличенный фрагмент чертежа поперечного разреза здания, поэтому для выполнения этой работы целесообразно скопировать необходимый участок чертежа перенести его на новый лист, а затем масштабировать.

Это можно сделать, выделив чертеж, войти в меню Редактор/Масштабирование. На панели текущего состояния поставить значение увеличения в 2 раза, потом щелкнуть левой кнопкой мыши по выделенному объекту. Проставляем все размеры, показываем дренаж и подписываем все необходимое. Таким образом мы получаем заданный чертеж!

Данный (Фрагмент опирания стропильной системы кровли здания и плиты перекрытия на стену (Масштаб 1:50, 1:30)) чертеж, как и предыдущий, представляет собой увеличенный фрагмент чертежа поперечного разреза здания, поэтому для выполнения этой работы также копируем необходимый участок чертежа, переносим его на новый лист, а затем масштабируем (выделить чертеж, войти в меню Редактор/Масштабирование, на панели текущего состояния поставить значение увеличения в 2 раза, потом щелкнуть левой кнопкой мыши по выделенному объекту).

Стропильная система состоит из стропин I20 и I10, на них накладывают балки-двутавры, закрепляющиеся уголками с винтами-саморезами. Сверху укладываются листы металлочерепицы (в основном используется “Виктория” и “Монтеррей”). Листы должны накладываться один на другой с небольшим нахлестом и быть немного длиннее стропильной системы (для гидроизоляции). Посередине здания они скрепляются коньковым элементом. Нарисовать в масштабе 1:1 пример обрешетки под кровлю.

Проставляем все размеры (и угол наклона кровли), показываем дренаж и подписываем все необходимое. Таким образом, мы получаем заданный чертеж!

Сводная ведомость
№	Наименование материала (изделия)	Ед.изм	Эскиз марки	Общее количество	Цена за единицу (руб)	Общая цена (руб)
1	2	3	4	5	6	7
Подвал
1.	Геоткань (стеклоткань)	М 2		(Рзд+13*2)	1 м 2 = 40
2.	Песок (крупнозернистый)	М 3			1 м 3= 350
3.	Щебень (гранитный) Ф1,2,3	М 3		(Sзд+1,4) *N	1 м 3= 600
4.	Монолитная плита: арматура А3 d=18мм	m		(Sзд+1,4)*0,2т/10м 3	12000
	Бетон М400	М 3		(Sзд+1,4)*N	2200
5.	Гидроизоляция (гидроизол) 3 слоя	М 2		Р(зд+1,4)*Hэт*3сл+1м*3сл* Lзд	1 м 2 = 10
6.	Ц/п стяжка цементно-песчаный раствор М100	М 3		(Sзд+0,35) *N	1 м 3= 1500
7.	Фундаментно-стеновой блок наружный (ФБС – 6)	шт.		(Sзд+1,4) *N	3000
8.	Фундаментно-стеновой блок внутрен. (ФБС – 4)	шт.		(Кол-во ФБС-4) * 4	2000
9.	Кирпич	шт.		0,12м*Hэт*Рзд*400шт	10
10.	Дренажные лотки	шт.		5.1.1Рзд/2	3000
1	2	3	4	5	6	7
11.	Труба асбестоцементная d=100мм	м		Рзд	30
12.	Дренажные колодца	шт.		6	2000	12000
Сумма:
Надземная часть
13.	Плиты перекрытия: ПК-8-60-10 ПК-8-60-12 ПК-8-60-15	шт.		Кол-во над этажом* (кол-во этажей + 2)	4000 5000 6000
14.	Кирпич (внутренней и наружной стены + проёмы)	1 М 3= 400шт.		[(Sзд+0,35) * Hэт* кол-во этажей + 2) - (Sобщ* Hэт*кол-во этажей+ 2)]*400шт	10
15.	Окно (стеклопакеты)	шт.		Кол-во на этаже* кол-во этажей	4000
16.	Дверные блоки	шт.		Кол-во на этаже* кол-во этажей	4000
17.	Двутавр 20 Двутавр 10	т		Lдвутавра *2р* L(зд+1м) *0,021кг	23000
1	2	3	4	1	2	3
18.	Обрешетка под кровлю(дерев.брус 0,15*0,05) уголок саморезы	М 3 т шт.		Lзд*кол-во бр*0,15*0,05 3 10шт на 1м2	1700 20000 1,5
19.	Металлочерепица Victoria	М 2		Lзд*8м+10%	200
20.	Сборные элементы лестниц			-	-	100000
Сумма:
ИТОГО:

Условные обозначения:

Lзд - длина здания

Dзд - ширина здания

Hэт – высота этажа

N - высота изделия

Рзд = (Lзд + Dзд)*2 - периметр здания

(S_зд+1,4) = (Lзд+1,4*2)*( Dзд+1,4*2) - площадь здания до УЗП

(S_зд+0,35) = (Lзд+0,35*2)*( Dзд+0,35*2) - площадь здания после УЗП

Расшифровка сводной ведомости:

1. (Рзд+13*2) – геоткань расположена по периметру здания + 13м к длине и ширине на запас

2. (S_зд+1,4) *N – песок, щебень и бетон засыпан по всей площади здания + 1,4м с каждой стороны. Высота засыпания песка – 3м

3. (S_зд+1,4)*0,2т/10м ^{3 –} арматура для монолитной плиты измеряется в тонах 10м ² = 0,2т

4. Р(зд+1,4)*Hэт*3сл+1м*3сл*Lзд – гидроизоляция расположена по периметру здания по все высоте подвала (3м) по 3 слоя + над каждой поперечной стеной по 1 м по 3 слоя по всей длине здания

5. (Кол-во ФБС-6) * 4 – фундаментно-стеновые блоки укладываютя один на другой в количестве 4шт. по высоте

6. 0,12м*Hэт*Рзд*400шт – Кирпичи расположены по всему периметру на высоту подвала 1м³=400шт

7. дренажные лотки по 1 на каждую сторону. Всего 4

8. труба асбестоцементная – расположена по всему периметру здания

9. дренажные колодца – состоят из 3-х колец. Колодца устанавливаются по диагонали здания.

10. плиты перекрытия: Кол-во над этажом*( кол-во этажей + 2) – Нужно учитывать перекрытие над подвалом и тех.этажом.

11. (S_зд+0,35) * Hэт* кол-во этажей + 2)-(Sобщ* Hэт*кол-во этажей + 2) – чтобы рассчитать количество кирпичей над поверхностью земли, нужно: Найти общую площадь здания * высоту этажа * количество этажей + тех.этаж + чердак вычесть сумму общей свободной площади * высоту этажа * количество этажей + тех.этаж. * 400шт т.к. в 1м³=400шт
