4.2.1 Диодные логические элементы
Диодные логические элементы являются исторически первыми и самыми простыми схемами, которые реализуют булевы функции ИЛИ, И, И-ИЛИ, ИЛИ-И.
Диодные элементы не усиливают входных сигналов и не могут выполнять операцию НЕ.
При рассмотрении работы логических элементов принимают (если не оговорено особо) положительное кодирование: высокий уровень напряжения UH отображает лог. 1, а низкий уровень UL — лог. 0.
Элемент ИЛИ
Логика работы логического элемента ИЛИ на два входа Х1 и Х2 представлена в табл. 4.1, на основе которой получают выражение для выходной булевой функции элемента F = Х1 Х2.
Используя принцип суперпозиции, функцию F можно записать для произвольного числа входных переменных F = Х1 Х2 Х3 … Хn
Табл.4.1
-
X1
X2
F
0
0
0
0
1
1
1
0
1
1
1
1

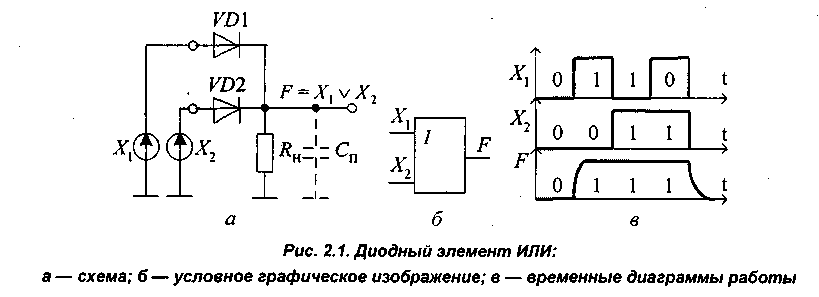

Рисунок 4.15-Диодный элемент ИЛИ: а) –схема;
б) –условное графическое обозначение;
в) –временные диаграммы работы
Схема двухвходового элемента ИЛИ, его условное графическое изображение и временные диаграммы работы показаны на рис. 4.15.
Высокий уровень напряжения U0H на выходе диодного элемента ИЛИ устанавливается при подаче на один или оба входа высоких уровней напряжения UIH, при которых открываются соответствующие кремниевые диоды VD1 или VD2, либо оба вместе. В резистор нагрузки RH втекает выходной ток I0Н, определяемый по формуле
Iон = U0H/Rн.
Значение выходного высокого уровня U0H зависит от входных напряжений:
U0H = U1H - U*,
где U* = 0,8 В — прямое падение напряжения на кремниевом диоде.
Для U1H = 5 В, RH =1 кОм получим:
UOH = U1H - U* = 5 - 0,8 = 4,2 В;
Iон = Uон / Rh = 4,2/103 = 4,2 мА.
При подаче одновременно на оба входа низких уровней напряжения UIL < 0,4 В, диоды закрыты, ток в цепи нагрузки не протекает и выходное напряжение UOL почти равно нулю.
На выходе элемента обычно имеется паразитная емкость Сп = 25...100 пФ вследствие чего длительность фронта tLH очень мала (емкость быстро заряжается от источника входных сигналов через малое прямое сопротивление открытого диода), а длительность спада tHL велика (диоды закрыты и емкость разряжается через резистор RH).
Поэтому для диодных схем ИЛИ выполняется неравенство tLH « tHL (рис. 4.15, в).
Элемент И
Логика работы логического элемента И на два входа X1 и Х2 представлена в табл. 4.16, на основе которой получают выражение для выходной булевой функции элемента F = Х1Х2.
Используя принцип суперпозиции, функцию F можно записать для произвольного числа входных переменных:
F = X1 X2... Xn.
Схема двухвходового элемента И, его условное графическое изображение и временные диаграммы работы, показаны на рис. 4.2.
Высокий уровень напряжения U0H на выходе диодного элемента И устанавливается только при одновременной подаче на оба входа высоких уровней напряжения UIH, при которых закрываются кремниевые диоды VD1 и VD2. При этом от источника питания Ucc через резисторы R и RH протекает ток нагрузки Iон = Ucc / (R + RH), который определяет значение высокого уровня выходного напряжения Uон = Iон Rн = Ucc Rh / (R + Rн).
Табл. 4.2
X1 |
X2 |
F |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
1 |
1 |
Рисунок 4.16 -Диодный элемент И: а) –схема;
б) –условное графическое обозначение; в) –временные диаграммы работы
Как правило, используют значения R = 1... 2 кОм и RH > R. Длительность фронта выходного сигнала tLH определяется временем заряда паразитной емкости Сп через большое сопротивление резистора R.
Если на один из входов, например Х1 подан низкий уровень напряжения UIL, то диод VD1 открывается. При этом от источника питания Ucc по цепи: резистор R, открытый диод VD1 и источник входного сигналах, — протекает ток, значение которого определяют из выражения
Il=[Ucc – (U* + U1L)] /R,
и на выходе устанавливается низкий уровень напряжения
U0L = Ucc – IL R = UlL + U*,
где U* = 0,8 В — прямое падение напряжения на открытом диоде VD1.
Источники входных сигналов строят так, чтобы они пропускали втекающий в них ток IIL.
Длительность спада выходного сигнала определяется временем разряда паразитной емкости Сп через малое прямое сопротивление открытого диода. Поэтому в диодных схемах И длительность фронта выходного сигнала значительно больше длительности спада: tLH » tHL.
Элемент НЕ
Логика работы логического элемента НЕ (инвертора) представлена в табл. 4.17, на основе которой получают выражение для выходной булевой функции F = .
Схема элемента НЕ, его условное графическое изображение и временные диаграммы работы показаны на рис. 4.3.
Т абл.4.3
Х |
F |
0 |
1 |
1 |
0 |

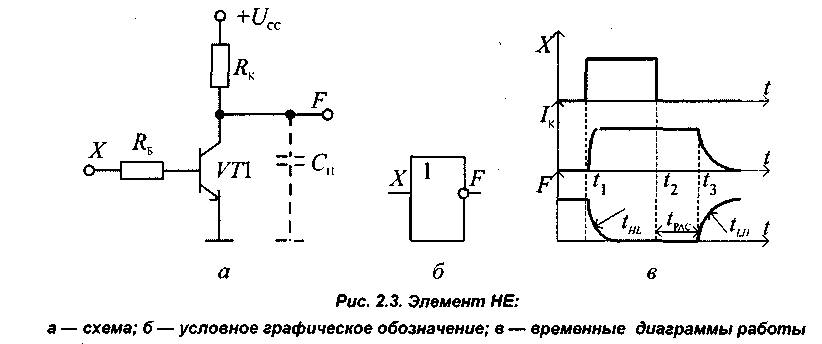

Рисунок 4.17- Элемент НЕ: а) – схема;
б) – условное графическое обозначение;
в) – временные диаграммы работы
Схема элемента НЕ включает:
-VT1 — кремниевый транзистор n-p-n типа;
-резисторы в цепи коллекторной нагрузки RK и базы RБ,
-Ucc — источник питания.
Такую схему часто называют транзисторным ключом.
Транзистор VT1 может находиться в трех основных режимах:
-отсечки коллекторного тока (закрытое состояние),
-насыщения (открытое состояние)
-активной работы (усиление).
В режиме отсечки коллекторный и базовый переходы закрыты (на вход подан низкий уровень напряжения UIL), в цепи коллектора протекает очень малый обратный ток коллекторного перехода IКО < 1 мкА и на коллекторе транзистора устанавливается высокий уровень напряжения, определяемый из выражения
Uoh = Ucc - IКО ∙ Rk. ≈ Uсс
В режиме насыщения (на вход подан высокий уровень напряжения U0h) на кремниевом переходе база-эмиттер прямое падение напряжения равно UБН = U*= 0,8 В, через коллектор протекает максимально возможный ток, который называется током насыщения коллектора Iкн.
Значение этого тока находят из соотношения
Iкн = (Uсc - Ukh) / Rk.
где Uкн = Uol < 0,4 В — напряжение на коллекторе насыщенного транзистора.
Например, для типовых значений Ucc = 5 В, RK = 1 кОм получим для тока Iкн ≈ 5 мА.
Уменьшение длительности переходных процессов обеспечивается схемой элемента НЕ (рис. 4.18, а), в которой вместо резистора RБ включены два последовательно включенных диода VD1 и VD2.

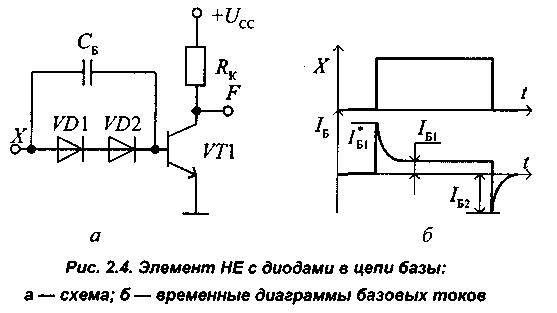

Рисунок 4.18- Элемент НЕ с диодами в цепи базы
а) –схема; б) –временные диаграммы базовых токов
Диоды VD1 и VD2 называются смещающими, поскольку они смещают пороговый уровень входного открывающего напряжения в большую сторону на значение 2U*.
Емкость СБ называется ускоряющей (форсирующей), поскольку она при включении быстро заряжается, увеличивая при этом прямой ток базы IБ1 > IБН, а при выключении быстро разряжается, создавая обратный, выключающий ток с амплитудой IБ2. Этот ток ускоряет рассасывание избыточного заряда в базе транзистора.
