Контрольні питання.
1. З яких ділянок складається магнітний ланцюг асинхронної машини?
2. Яка мета розрахунку магнітного ланцюга асинхронної машини?
3. Як впливає вибір значення магнітної індукції в повітряному зазорі на властивості асинхронного двигуна?
4. Які марки листових електротехнічних сталей застосовують в асинхронних двигунах?
5. Що враховує коефіцієнт повітряного зазору?
6. Як визначити коефіцієнт магнітного насичення?
7. Чим обумовлені індуктивні опори розсіяння обмоток статора і ротора асинхронного двигуна?
8. Чому електромагнітні сили в асинхронному двигуні прикладені головним чином до зубців сердечника, а не до дротів обмотки?
3.2 Лабораторна робота №2.
Дослідження асинхронного двигуна з короткозамкненим ротором у режимі навантаження
Мета роботи. Ознайомитися з конструкцією асинхронного двигуна з короткозамкненим ротором і дослідити його роботу у режимі навантаження.
Досліджувана установка.
1. Асинхронний двигун з короткозамкненим ротором;
2. індукційний регулятор трифазної напруги (ІРН);
3. генератор постійного струму, зчленований з АД валом;
4. електровимірювальні прилади: комплектний вимірювальний комплекс К-505; індикатор швидкості; амперметр, вольтметр;
5. регулятор величини навантаження;
6. автомат SA1.
Порядок виконання роботи.
1. Ознайомитися з установкою. Записати до протоколу паспортні дані двигуна.
2. Зібрати схему згідно рис. 9.
3. Включити автомат SA1.
4. Регулятором напруги встановити напругу на статорній обмотці 220 В і здійснити запуск двигуна аналогічно досліду холостого ходу.
5. Подати постійну напругу 220 В на обмотку збудження ОВ генератора постійного струму.
6. За допомогою перемикачів величини навантаження, змінюючи момент обертання на валу асинхронного двигуна, плавно збільшувати навантаження в якорному колі генератора постійного струму з інтервалом 200 Вт, щораз записуючи показання приладів у табл. 3.
7. Зняти навантаження в якорному колі генератора.
8. Зняти постійну напругу з обмотки збудження генератора.
7. Регулятором напруги РН знизити напругу на статорній обмотці АД до 0 В.
8. Відключити автомат SA1.

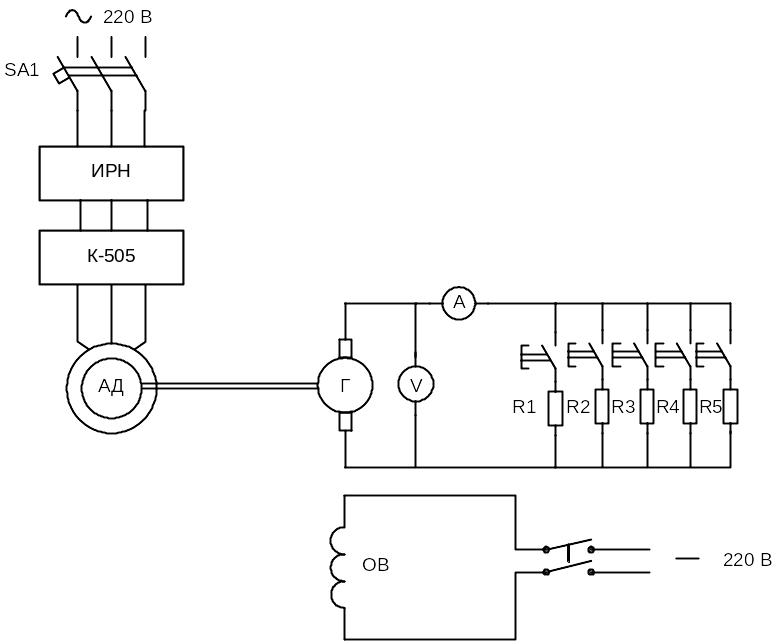

Рис. 9. Схема установки асинхронного двигуна з короткозамкненим ротором для дослідження робочого режиму
Таблиця 3
Обмірювані величини |
Обчислені величини |
|||||||||
Nпп |
U1 |
I1 |
P1 |
n2 |
Ua |
Ia |
P2, Вт |
η, % |
s |
cosφ1 |
1 |
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
6 |
|
|
|
|
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
9. За даними досліду робочого режиму розрахувати: корисну потужність на валу двигуна Р2, коефіцієнт корисної дії η (18); ковзання двигуна s (3); коефіцієнт потужності сos φ1 (19).
Розрахункові значення визначають у такий спосіб:
;
.
Потужність, споживана АДФ з мережі
.
Коефіцієнт потужності
.
Потужність Р2 на валу АД
,
де ηг - к.к.д генератора постійного струму.
Коефіцієнт корисної дії АД
.
Ковзання
.
10. Використовуючи розрахункові дані табл. 3, побудувати й пояснити робочі характеристики: P1 = ƒ (P2), I1 = ƒ (P2), n2 =ƒ(P2), s= ƒ (P2), M2 = ƒ (P2), сosφ1 = ƒ (P2), η = ƒ (P2).
