3 Порядок проведения работы
На лабораторном стенде находится многожильный экранированный кабель. К каждой паре проводов кабеля подключены BNCразъемы с одной стороны и различные типы нагрузки с другой.
При выполнении лабораторной работы необходимо:
1.По очереди подключить рефлектометр при помощи кабеля удлинителяк BNCразъемамXXX-XXXи зафиксировать в протоколе полученные рефлектограммы и измеренные данные в таблице 2.
2.По полученнымреффлектограммам определить тип дефектов кабеля и расстояния до дефектов от начала кабеля.
Подключенный кабель имеет следующие пять типов дефектов:
короткое замыкание;
обрыв кабеля одной из жил кабеля;
частичное короткое замыкание (пережатие жил кабеля) и следующий за ним полный обрыв кабеля;
частичный обрыв одной из жил кабеля и следующий за ним за ним полный обрыв кабеля;
наличие нескольких точек пайки на кабеле.
3. После выполнения расчетов в «ручном» режиме необходимо произвести поиск неоднородностей жил кабелей в автоматическом режиме. Режим автоматического поиска неоднородностей включается при помощи кнопки «SRCH». В результате работы команды автоматического поиска неоднородностей отображаются данные обо всех неоднородностях, импеданс которых превышает заданный параметр THR.

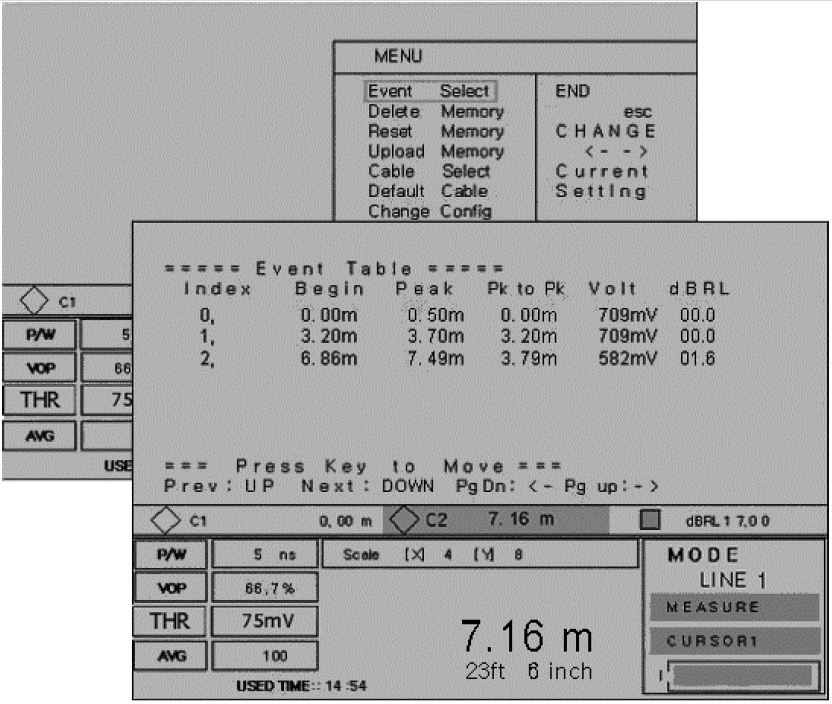

Для отображения полученных данных обо всех найденных дефектов кабелянеобходимо нажать на приборе на кнопку «TABLE» иливыполнить команду «EventSelect» в главном меню («MENU» «EventSelect») (рисунок 12).
Рисунок 12
Полученные данные, включают:
порядковый номер неоднородности (Index) (Index=0 –зондирующий импульс);
расстояние до начала неоднородностей (Begin);
расстояние до пика неоднородностей (Peak);
расстояние между пиками неоднородностей (PktoPK);
амплитуда отраженного от неоднородности импульса (Volt);
обратные потери от неоднородности (dBRL).
Рефлектограмму интересующей неоднородности можно посмотреть, выбрав ее в таблице и нажав кнопку «ENTER».
4. Полученные данные должны быть записаны в протокол.
5. Полученные рефлектограммы необходимо сохранить в память прибора, нажав на кнопку «SAVE» и передать в персональный компьютер для дальнейшего ихвключения в отчет.

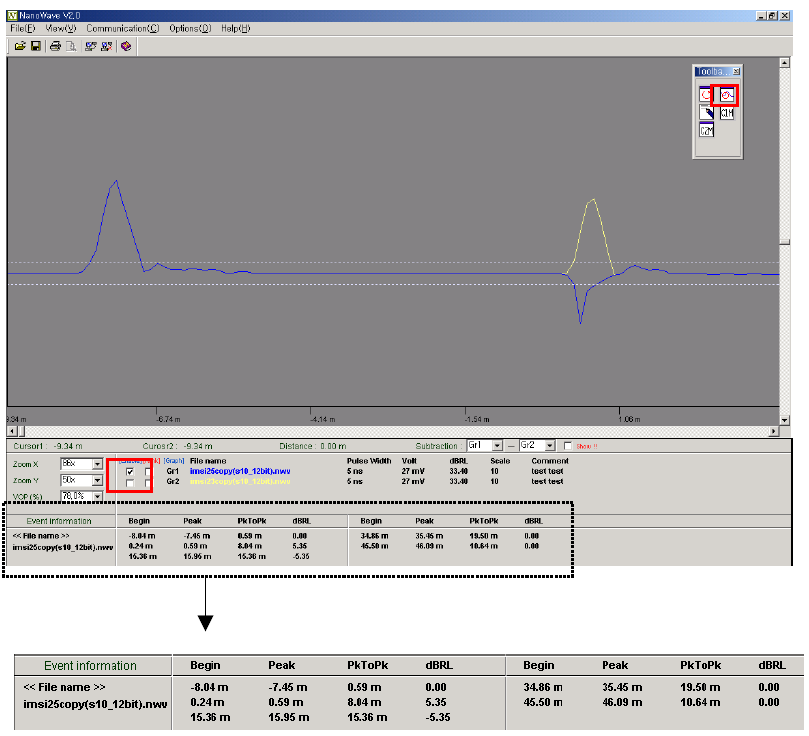

6.В программе Nanowave нажмите на иконку «Eventsearchall» (поиск всех неоднородностей) находящуюся на панели инструментов(рисунок 13).
Для получения информации о конкретном графике необходимо пометить его флажком поле Enable (включить) и нажать на иконку Eventsearchall.
Рисунок 13
4 Оформление результатов лабораторной работы
Отчет о выполненной работе должен содержать:
цель работы;
описание порядка выполнения работы;
используемые настройки рефлектометра;
таблицу, содержащую данные полученные в «ручном» и автоматическом режиме (таблица 2);
выводы по работе;
протокол измерений.
Таблица 2
Номер жилы |
Изображение рефлектограммы |
Тип дефекта |
В «ручном» режиме |
В автоматическом режиме |
|||||||||
Begin |
Peak |
Pk to Pk |
Volt |
dBRL |
Begin |
Peak |
Pk to Pk |
Volt |
dBRL |
||||
1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
