Структура меню рефлектометра mTdr-070
Вход в меню рефлектометра mTDR-070 осуществляется при помощи кнопки «MENU». Меню прибора представлено на рисунке 4
Рисунок 4
EventSelect – вход в таблицу неоднородностей сформированной командой «SRCH».
DeleteMemory - вход в меню удаления ранее записанных в память прибора рефлектограмм.
ResetMemory - полная очистка памяти прибора.
UploadMemory - передача рефлектограмм из памяти прибора в компьютер.
CableSelect - выбор типа кабеля из таблицы.
DefaultCable - коррекция измерительных данных при использования кабеля удлинителя.
ChangeConfig - настойка параметров (конфигурации) прибора.
ResetAll–сброс всех настроек и установка заводских параметров.
Структура меню программы Nanowave

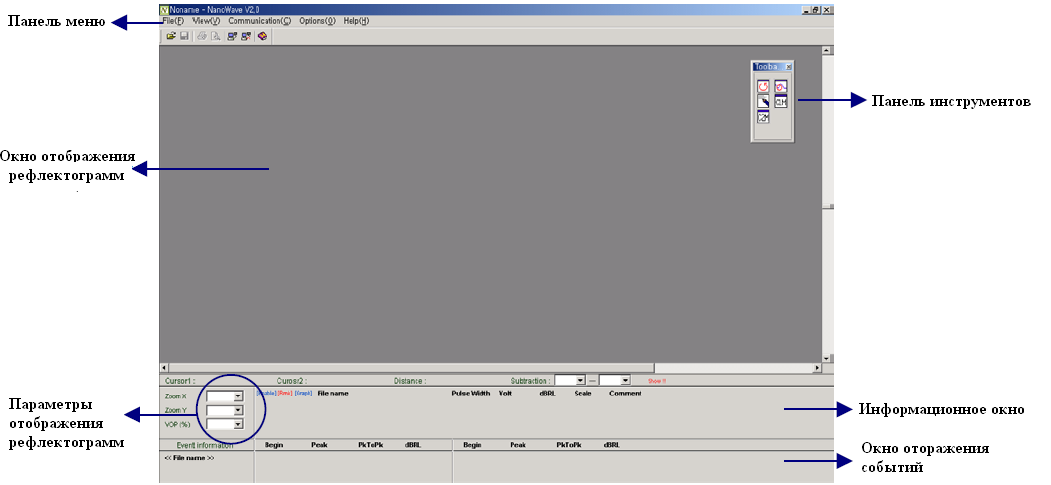

Рабочая область программы Nanowave представлена на рисунке 5.
Рисунок 5
Меню File включает в себя следующие команды:
Open - открыть сохраненные на ПК рефлектограммы (файлы с расширением .nwv).
Save– сохранить отображаемую рефлектограмму на диск.
Saveas... - сохранить отображаемую рефлектограмму на диск под новым именем.
Print- печатать данных, отображенных на экране компьютера.
Remark- добавление комментариев к отображаемым на экране компьютера рефлектограммам.
Комментарий к рефлектограмме также можно добавить, поставив галочку в поле Remark в информационном окне напротив необходимой рефлектограммы или же нажав на соответствующую кнопку на панели инструментов.
Exit- выход из программы.
Меню View включает в себя следующие команды:

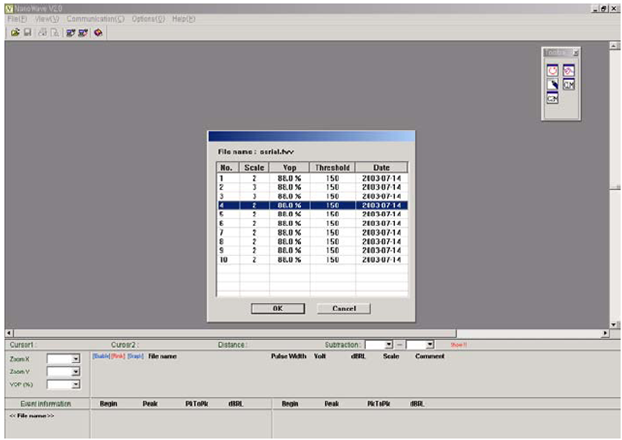

Openwaveformsstored- открыть сохраненные рефлектограммы. При выборе данной команды открывается окно с сохраненными рефлектограммами, выбрать которые можно двойным щелчком мыши из таблицы (рисунок 6).
Рисунок 6
Initializewaveform – инициализировать рефлектограмму.
Toolbar- отобразить или скрыть панель инструментов.
При выборе данной команды на рабочем должна появиться панель инструментов, включающая в себя следующие кнопки (рисунок 7):
InitializeWaveform - инициализация рефлектограммы;
EventSearchAll - поиск неоднородностей;
Remark - добавить к рефлектограмме комментарий;
Cursor1 Mark - установить курсор 1;
Cursor2 Mark - установить курсор 2.
Рисунок 7
Меню Communication включает в себя следующие команды:
Transferdatafrom mTDR-070- передача данных с рефлектометра.
Close RS232C communication- прервать связь между прибором и компьютером.
Меню Options включает в себя следующие команды:
SelectComport - выбрать и настроить СОМ-порт.
Distanceunit – выбрать единицы измерения расстояния (метр, секунда илифут).
Меню Help включает в себя следующую команду:
AboutNanoWareprogram – получить данные о программе.
Элементы окна параметров отображения рефлектограммы:
Zoom (Увеличение / уменьшение масштаба) – изменение масштаба отображаемойрефлектограммы по координате «х» или «у».
VOP – установка параметра VOP.
Элементы информационного окна.
Cursor 1 &Cursor 2 – расстояние от начала рефлектограммы до курсоров 1 и 2.
Distance – расстояние между курсорами.
Subtraction – выбрать рефлектограммы для сравнения.
Show !! – отобразить разницу между выбранными рефлектограмами.
