Передача данных в компьютер
Для передачи данных с рефлектометра в компьютер необходимо:
1. Подсоединить кабель для передачи данных в разъем RS232-C на задней стенке рефлектометра с одной стороны, а с другой - в разъем последовательного COM-порта на компьютере.
Во время проведения указанных операций компьютер и рефлектометр должны быть выключены.
2. Включить рефлектометр и компьютер.
3. Удостовериться, что в памяти прибора находятся рефлектограммы, нажав на кнопку «LOAD» на приборе.
Если в памяти прибора нет сохраненныхрефлектограмм, сохраните необходимые рефлектограммы, нажав на кнопку «SAVE» на приборе.
4. Нажмите кнопку «MENU» на приборе и выберите пункт «UploadMemory» (Данные для загрузки).
5. Откройте программу NanoWave на компьютере.

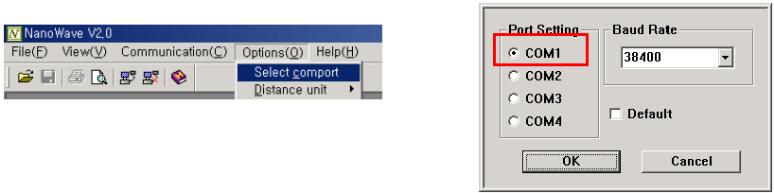

6. Выберитепунктменю«Options»«Select Comport» (рисунок8.а).
7. В появившемся окне выберите COM-порт, к которому подключен прибор и скорость передачи данных (по умолчанию установлен порт СОМ1 и скорость 38400 bps) (рисунок 8.б).
а) б)
Рисунок 8
8. Если рефлектограммы были правильно сохранены в памяти прибора, тонажав на приборе кнопку «MENU»и выбрав команду «UploadMemory», на экране рефлектометра будет выдано сообщение о передаче данных«Sendingwaveform 001 (номер рефлектограммы)» («Идет отправкарефлектограммы 001).
В случае, если в памятиприбора нет сохраненных рефлектограмм, то на экране приборапоявится сообщение об ошибке «Sendingwaveformfailed» («Ошибка передачи рефлектограммы»).

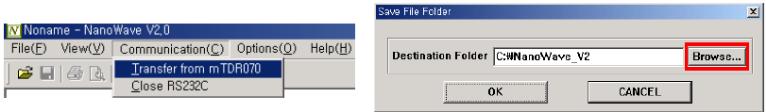

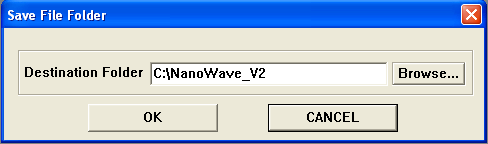

9. Выберите директорию на жестком диске компьютера для сохранения данных, полученных с рефлектометра mTDR-070 (рисунок 9) с помощью меню последовательности команд «Communication»«TransferfrommTDR-070» («Связь»«Передача данных с mTDR-070»)(рисунок 10.а).
Рисунок 9
10. Выбрав директорию, в которую должны быть сохранены рефлектограммы, нажмите кнопку «ОК» в диалоговом окне, а затемкнопку «ENTER» на приборе (рисунок 10.б).
а) б)
Рисунок 10

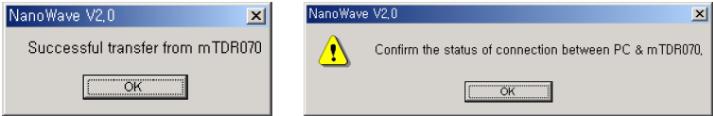

11. При успешном выполнении операции передачи данных будет выведено сообщение «SuccessfultransferfromTDR-070» (рисунок 11.а).
При не успешном выполнении операции передачи данных будет выведено сообщение «ConfirmthestatusofconnectionbetweenPS&mTDR‑070», предлагающее подтвердить наличие соединения между компьютером и прибором (рисунок 11.б). В данном случае необходимо заново установить параметры соединения в меню Communication и попытаться установить соединение снова.
а) б)
Рисунок 11
Примечание:
Во избежание ошибок необходимо соблюсти последовательность, указанную в пункте 10, а именно сначала нажать кнопку «OK» на компьютере, и только затем кнопку«ENTER» на приборе. Если кнопка «ENTER» на приборе небудет нажата в течение 20 секунд, то связь между компьютером и прибором автоматическипрервется.
3 Оформление результатов лабораторной работы.
Отчет о выполненной работе должен содержать:
цель работы;
описание назначения органов управления и настроек рефлектометра mTDR-070 и программы Nanowave при проведении лабораторной работы;
описание процедуры проведения измерений;
описание процедуры передачи данных из прибора в компьютер.
