Создание ассоциативных видов модели
После создания 3D модели строится ее рабочий чертеж. При этом ассоциативные виды будут находиться в связи с трехмерной моделью.
Для того чтобы построить 3 вида детали необходимо в соответствии с рис.32 последовательно выбрать и сохранить виды: спереди, сверху и слева.
Найдите в ориентации
«Вид сверху» и далее, удерживая
клавишу <<Alt>+<стрелки>>
или комбинацию клавиш <<Shift>
+ <Ctrl> +<стрелки>>,
выберите ваш вид спереди в соответствии

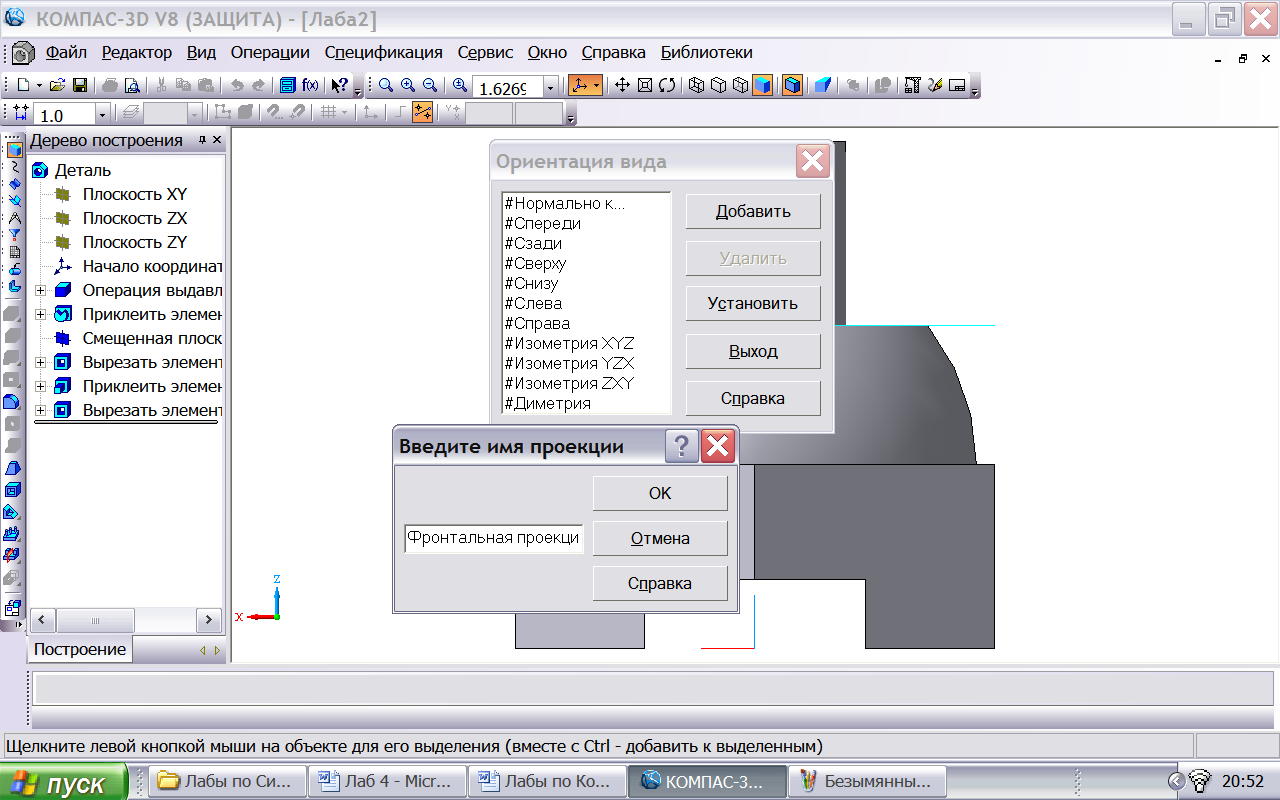

с рис.39. Сохраните его, выбрав в меню
«вид» >> «ориентация» >> «добавить»
(укажите имя нужной проекции, в данном
случае фронтальная проекция). Пример
показан на рис.39 и рис. 40. Нажмите «ОК».

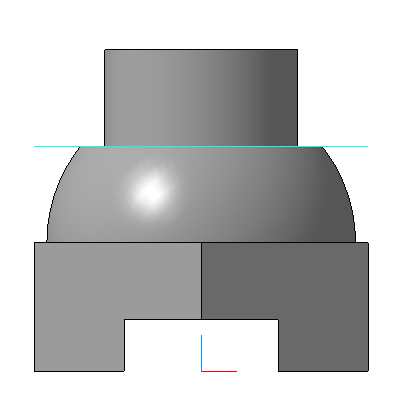

Рис. 39. Назначение главного вида
Рис.40
Переход от 3d модели к чертежу
Для осуществления перехода от 3D модели к плоскому чертежу необходимо проделать следующие действия:
Откройте новый проект - «Чертеж»
Задайте формат А3 (ориентация - горизонтальный)

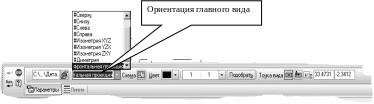

Используя «Вставка» >> «Вид с модели» >> «Стандартный» .В панели свойств выберите в строке ориентация главного вида тот вид, который вы сохранили, например, фронтальная проекция .Относительно главного вида формируются в проекционной связи остальные два. (3 квадратика рядом с курсором) (рис.41)
Рис. 41.Установка главного вида на чертеже
Щелчком ЛКМ (левая клавиши мыши)» расположите 3 вида на чертеже , перемещая курсор (три квадрата) .Теперь виды находятся в проекционной связи.
Чертеж дорабатывается построением осей симметрии, размерами и заполнением основной надписи.
Определение натуральной величины сечения
По заданию секущая плоскость проходит через точку B под углом 45˚ к плоскости ХY .И Bz=30, то есть фронтально-проецирующая плоскость проходит через точку Bz, лежащую на расстоянии 30 мм от плоскости ХУ.

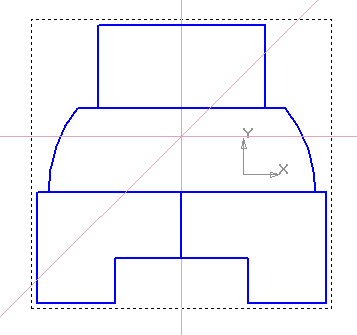

На фронтальной проекции, с помощью Вспомогательной прямой и Параллельной прямой проведем фронтально-проецирующую плоскость (рис.42)
Рис. 42. Установка секущей плоскости
Далее в Инструментальной панели нажмите в меню кнопку «Обозначения»
и в подменю выберите «Линию разреза»
.Обозначьте
секущую плоскость на чертеже, указав
ее начальную и конечную точку.(рис. 43).
Рис.43. Обозначение секущей плоскости
В Панели свойств можно задать разрез/сечение, разорвать проекционную связь с видом, изменить стиль штриховки и обозначения разреза/сечения.(рис. 7.14)
Рис. 44. Настройка параметров сечения
Выберите «Сечение» и нажмите на «Проекционную связь», после этого расположите сечение на вашем чертеже в удобном месте.
Проставьте необходимые размеры
Заполните основную надпись чертежа .
Итоговый вид чертежа представлен на Рис.45.
Рис.45. Итоговый чертеж
Пересечение поверхностей
Пересечение тел в КОМПАС создается в проекте «Деталь» и связано с объединением , пересечением нескольких 3D моделей, выполненных с помощью операций вращения, выдавливания, кинематической операции и др. в одном файле.
