Исследование двигателя постоянного тока параллельного возбуждения
1. Цель работы
Ознакомление с устройством двигателя постоянного тока (ДПТ), принципом действия и экспериментальное исследование характеристик, а также методами испытания его.
2. Теоретические сведения
Машины (двигатель, генератор) постоянного тока делятся по способу возбуждения на параллельное, последовательное, смешанное и независимое.
Принцип действия ДПТ основан на взаимодействии тока, протекающего в обмотке якоря, и магнитного поля, создаваемого главными полюсами. Это приводит к возникновению электромагнитного момента, который можно определить из выражения:
МЭМ = kМ ∙ IЯ ∙ Ф
IЯ – ток в якоре двигателя; Ф – полезный магнитный поток;
KМ – постоянная, зависящая от конструкции двигателя.
При вращении обмотки якоря в магнитном поле в ней индуцируется э.д.с., по величине равная
Е = СЕ ∙ n ∙ Ф,
где СЕ – постоянный коэффициент, n – скорость вращения якоря двигателя.
Эта э.д.с действует против приложенного к якорю напряжения и называется противо-э.д.с.; таким образом, приложенное напряжение уравновешивается противо-э.д.с., а также падением напряжения на якоре
U = E + IЯ rЯ
Для проверки эксплуатационных свойств ДПТ параллельного возбуждения производят его пуск и опытное исследование характеристик (холостого хода, рабочих и регулировочной характеристик).
3. Методика измерений
3.1. Пуск ДПТ параллельного возбуждения
Поскольку в момент пуска ДПТ скорость вращения якоря равна нулю (n=0), то и индуцируемая в обмотке якоря э.д.с. Е = 0. Если включить двигатель непосредственно в сеть без добавочного сопротивления, то возникает очень большой пусковой ток в якоре, определяемый как
Поскольку обычно rя мало, то пусковой ток Iяп может достичь значений Iяп=(10 ÷ 20)∙IН, что недопустимо с точки зрения возникновения ударных нагрузок на валу и явления искрений в щеточном механизме. Для уменьшения пускового тока последовательно с якорем включают пусковой реостат, сопротивление которого должно ограничить ток в якоре в момент пуска до значений Iяп=(1,3 ÷ 1,7)∙IН .
С возрастанием скорости ДПТ пусковой реостат в цепи якоря постепенно выводится, так как возрастает противо-э.д.с., а следовательно, уменьшается ток якоря.
При пуске ДПТ регулировочный реостат в цепи возбуждения должен быть выведен (установить в максимальное значение), чтобы в обмотке возбуждения был максимальный ток, а, следовательно, магнитный поток и пусковой момент.
3.2. Характеристика холостого хода ДПТ параллельного возбуждения
Характеристика холостого хода представляет собой зависимость n=f(IB) при U = const (задается преподавателем). Снятие характеристики холостого хода производится при отключенном нагрузочном генераторе, т.е. IНГ = 0. Изменяя ток возбуждения двигателя при помощи реостата RВ, поддерживают U=const при помощи реостата RП и получают интересующую характеристику.
3.3. Рабочие характеристики
Исследование рабочих характеристик М = f(Iя), n = f(Iя), η = f(Iя), Р2=f(Iя) осуществляется при условиях IB = const и U = const. Для создания нагрузки используют генератор независимого возбуждения. Для вычисления указанных зависимостей рекомендуются следующие выражения:
- мощность, подводимая к двигателю [Вт]
- полезная мощность на валу двигателя [Вт]
где Р1Г – полезная мощность генератора, полученная от двигателя;
Р2Г – полезная мощность, отдаваемая генератором;
ηГ – к.п.д. генератора;
UГ – напряжение на зажимах генератора;
IНГ – ток нагрузочного генератора.
Исходя из энергетического баланса следует, что
2Д = Р1Д ∙ ηД , Р1Д ∙ ηД = ,
где ηД – к.п.д. исследуемого двигателя.
Поскольку агрегат двигатель-генератор собран из электрических машин одного типа, то можно считать, ηГ = ηД = η . В силу этого для коэффициента полезного действия имеем
η = .
Полезный момент на валу двигателя определяется как
М = [Нм]
3.4. Регулировочная характеристика
Регулировочная характеристика ДПТ представляет собой зависимость IB=f(IЯ) при n = const, U = const.
Изменяя нагрузку генератора с помощью нагрузочного реостата RH, реостатом возбуждения RB в цепи двигателя поддерживают постоянной скорость вращения якоря.
4. Программа выполнения работы
4.1. Ознакомиться с конструкцией и паспортными данными двигателя постоянного тока параллельного возбуждения, записать паспортные данные оборудования и приборов.
4.2. Изучить схему лабораторной установки
4.3. Осуществить пуск двигателя
4.4. Снять характеристики холостого хода n = f(IB) при U = const. Данные эксперимента занести в таблицу по форме 10.
4.5. Снять рабочие характеристики М = f(Iя), n = f(Iя), η = f(Iя), Р2=f(Iя) , при и U= const IB = const. Данные эксперимента занести в таблицу по форме 11.
4.6. Снять регулировочные характеристики IB=f(IЯ) при n=const, U= const Данные эксперимента занести в таблицу по форме 12.

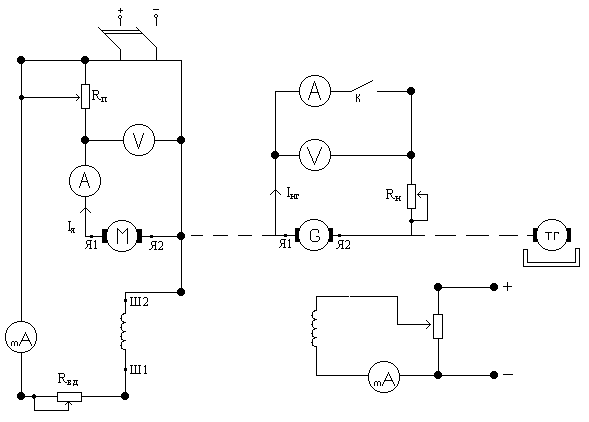

рис.10
28
форма 10
№ п/п |
U |
n |
Iв |
Iя |
|
В |
Об/мин |
А |
А |
|
|
|
|
|
Форма 11
№ п/п |
Измерено |
Вычислено |
|||||||||
|
Iяд |
Iвд |
Uд |
n |
Iнг |
Iвг |
Uг |
M2 |
P1д |
P2д |
η |
|
А |
А |
В |
об/мин |
А |
А |
В |
Нм |
Вт |
Вт |
% |
|
|
|
|
|
|
|
|
|
|
|
|
Форма 12
№ п/п |
U |
Iв |
Iя |
n |
|
В |
А |
А |
об/мин |
|
|
|
|
|
5. Содержание отчета
5.1. Цель и содержание работы
5.2. Перечень приборов и оборудования
5.3. Принципиальная схема установки
5.4. Таблицы экспериментальных данных
5.5. Основные расчетные формулы с числовым примером
5.6. Экспериментальные зависимости рабочих, регулировочных и холостого хода характеристик.
5.7. Выводы по работе
5.8. Дата выполнения. Подпись.
6. Контрольные вопросы
6.1. Пояснить конструктивные особенности ДПТ.
6.2. В чем заключается принцип действия ДПТ?
6.3. Почему при пуске ДПТ возникает большой пусковой ток?
6.4. Как изменить направление вращения ДПТ?
6.5. Для чего реостат в цепи возбуждения ДПТ во время пуска должен быть выведен?
6.6. Каковы способы регулирования скорости ДПТ, их оценка и вид механических характеристик при регулировании?
