2. Работа ад при нагрузке
Задачей испытания двигателя при нагрузке является снятие и построение рабочих характеристик.
Рабочими характеристиками АД называют зависимости вращающего момента М2 , скорости вращения n2 , скольжения S, тока статора I1, подведенной мощности Р1Д, коэффициента мощности cos φ и к.п.д. η от полезной мощности на валу Р2Д при постоянном напряжении U1 и постоянной частоте f1 сети.
Для создания нагрузки применяют генератор постоянного тока с независимым возбуждением. Величина тормозного момента регулируется реостатом RН во внешней цепи генератора.
Вышеперечисленные зависимости рабочего режима двигателя имеют следующие аналитические выражения:
Скорость вращения магнитного поля АД
[об/мин]
- частота тока, Гц;
- число пар полюсов двигателя.
Скорость вращения ротора
[об/мин]
- скольжение ротора.
В лаборатории электротехники число оборотов измеряется при помощи тахометра.
Мощность, потребляемая из сети двигателя
[ Вт ]
Мощность, потребляемая из сети, может быть измерена с помощью однофазного ваттметра, так как , (где - показания однофазного ваттметра).
Коэффициент мощности двигателя: ;
К.п.д. двигателя: .
Для снятия рабочих характеристик двигателя в качестве нагрузки используется генератор постоянного тока (валы генератора и двигателя соединены посредством муфты). Мощность на валу двигателя можно определить по формуле: ,
- к.п.д. генератора постоянного тока, взять из паспортных данных, считать, что он не меняется при нагрузках от40 до 100% от номинальных.
Полезный вращающий момент на валу двигателя определяется следующей формулой: [Нм]
4. Программа выполнения работы
4.1. Записать паспортные данные оборудования и используемых приборов, в том числе и номинальные данные испытуемого асинхронного двигателя и нагрузочного генератора постоянного тока:
- АД
- ГПТ .
4.2. Пуск АД
Собрать схему, изображенную на рис.6, обмотку статора соединить треугольником. С помощью магнитного пускателя произвести пуск АД. Обратить внимание, что пусковые токи превышают номинальные в (4 ÷ 7) раз. Записать величину пускового тока.
4.3. Снятие рабочих характеристик
Записать значения U1, I1, Pф, n2 при холостом ходе АД. Затем подать питание в обмотку возбуждения генератора постоянного тока (ГПТ), вывести реостат в цепи возбуждения и включить нагрузку. Изменяя сопротивление в цепи нагрузки ГПТ, снять 6-7 точек. Нагружая ГПТ, необходимо следить за током статора АД, который не должен превышать IН. Данные эксперимента записать в таблицу по форме 5.
4.4. Соединить обмотку статора звездой. Произвести пуск и снятие рабочих характеристик аналогично п.п.4.2. и 4.3.
Данные эксперимента занести в таблицу по форме 6.
5. Содержание отчета
5.1. Цель и содержание работы
5.2. Перечень приборов и оборудования, их паспортные данные
5.3. Принципиальная схема установки

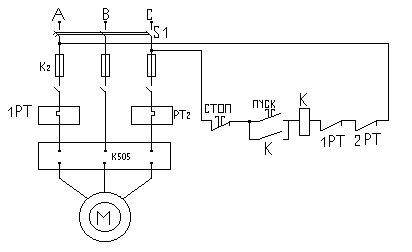

Схема управления АД с короткозамкнутым ротором и нереверсивным магнитным пускателем
Рис.4

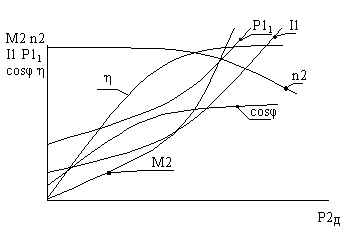

Примерный вид рабочих характеристик
Рис.5

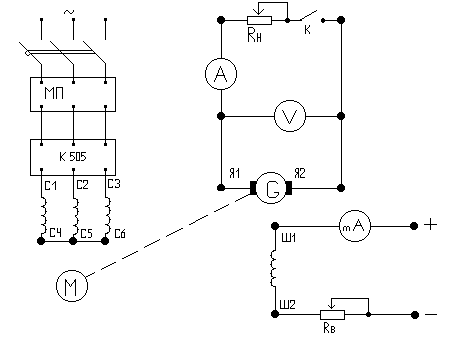

Электрическая схема для испытания АД с короткозамкнутым ротором
Рис. 6
Примечание: МП – магнитный пускатель
К 505 – комплект измерительных приборов
Рабочие характеристики. Соединение «треугольник».
№ п/п |
Измерено |
Вычислено |
||||||||||||
U1 |
I1 |
Pф |
n2 |
Uг |
Iнг |
Iвг |
P1д |
P2г |
P2д |
η |
M2 |
S |
cosφ |
|
В |
А |
Вт |
об/мин |
В |
А |
А |
Вт |
Вт |
Вт |
- |
Нм |
- |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Рабочие характеристики. Соединение «звезда».
№ п/п |
Измерено |
Вычислено |
||||||||||||
U1 |
I1 |
Pф |
n2 |
Uг |
Iнг |
Iвг |
P1д |
P2г |
P2д |
η |
M2 |
S |
cosφ |
|
В |
А |
Вт |
об/мин |
В |
А |
А |
Вт |
Вт |
Вт |
- |
Нм |
- |
- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5.4. Таблицы экспериментальных и расчетных результатов
5.5. Основные расчетные формулы с числовым примером расчета
5.6. График рабочих характеристик
5.7. Выводы по работе
5.8. Дата выполнения. Подпись студента.
6. Контрольные вопросы
6.1. Как устроен трехфазный АД?
6.2. В чем заключается принцип работы АД?
6.3. Как изменить направление вращения АД?
6.4. Как изменятся пусковые токи АД при переключении его обмотки с треугольника на звезду?
6.5. Что такое рабочие характеристики АД?
6.6. Как определить синхронную скорость АД?
