4. Проект газопостачання житлового будинку

4.1. Конструювання системи газопостачання. Розміщення газових приладів

Система газопостачання житлового будинку приєднується до внутрішньоквартальних газових мереж через запірний пристрій, що встановлюється зовні, на негорючих стінах будинку на висоті не більше ніж 2,2 м. Відстань від вимикаючого пристрою до дверних і віконних отворів повинна становити по горизонталі не менше ніж 0,5 м.

Уведення газопроводу в будинок передбачається через кухні першого поверху; ввідні газопроводи не повинні проходити через фундамент. Прокладання стояків газопроводів та транзитних газопроводів через санітарні вузли та сходові клітки не допускається. Прокладання газопроводів слід передбачати по нежитлових приміщеннях. Допускається прокладання транзитних газопроводів низького тиску через житлові кімнати в існуючих та реконструйованих будинках за таких умов:

• відсутність можливості іншого прокладання;

• підведення газопроводів до топок опалювальних печей.

У вказаних випадках на газопроводі в межах житлових приміщень не повинно бути різьбових з'єднань та арматури.

Надземний газопровід тиском до 5 кПа прокладається по опорах на зовнішній стіні будинків не нижче від ІІІ ступеня вогнестійкості, вище від вікон першого поверху. Не допускається передбачати роз'ємні з'єднання та запірну арматуру під віконними отворами і балконами. Зовнішнє прокладання газопроводів по фасадних стінах не рекомендується.

Газові стояки розміщаються на кухнях; на кожному стояку, при кількості поверхів більше від п'яти, встановлюються вимикаючі пристрої зовні будинків. Крім того, вимикаючі пристрої передбачаються перед лічильниками, газовим обладнанням та на відгалуженнях до газових печей. Газопроводи прокладаються відкрито із сталевих труб за ГОСТ 3262-74, що з’єднуються зварюванням. У місцях установлення запірної арматури й газових апаратів використовуються різьбові та фланцеві з'єднання.

У місцях перетину фундаментів, стін і перекриття газопроводи прокладаються у футлярах із сталевих труб.

Конструювання системи газопостачання житлового будинку включає:

• вибір газових приладів та розміщення їх у приміщеннях квартир будинку;

• трасування внутрішньодомового газопроводу, розроблення аксонометричної схеми газопроводу;

• розв'язання питання про відведення продуктів згорання від газових приладів: розміщення каналів, газоходів і димових труб;

• розроблення системи вентиляції газифікованих приміщень;

• розміщення квартирних сигналізаторів мікроконцентрацій чадного газу та контролю довибухових концентрацій паливного газу в підвалах, цокольних і перших поверхах будинку.

На кресленнях необхідно показати план 1-го поверху, перетин будинку, аксонометричну схему внутрішньобудинкового газопроводу в масштабі 1:100 або 1:200. На кресленнях указують координаційні осі будинку і відстані між ними, газове обладнання, до якого підводять газ та відводять продукти згорання, відмітки рівня чистої підлоги й основних площадок, прив'язку стояків, уводів і газового обладнання до елементів будівельних конструкцій, розміри експлуатаційних проходів, висотні розміри газових приладів, газоходів та оголовків вентиляційних труб. На планах, крім того, вказують назви приміщень, висоту й об’єм газифікованих приміщень, розташування димоходів, сигналізаторів, повітропроводів, розташування вентиляційних ґраток і їх розміри, футляри в місцях перетину будівельних конструкцій, запірну арматуру на газопроводах, діаметри газопроводів. На перетині та схемі необхідно вказати назву газового обладнання, відмітки осі газопроводів і верха скидного газопроводу, діаметри та довжину газопроводів.

Діаметр стояків приймати d_У=20 мм, діаметр відводів до газових приладів – d_У=15 мм. Сумарні втрати тиску на внутрішньодомовому газопроводі в будинку до 5-ти поверхів складають 250 Па, із них втрати тиску в газовій плиті становлять 50 Па, водонагрівачі – 100 Па, газовому лічильнику – 10 Па.

Розрахунок димоходів і вентканалів виконується для однієї із квартир на першому та на п’ятому поверхах.

Значення коефіцієнтів місцевого опору прийняти за таблицею 16.

Таблиця 16 – Коефіцієнти місцевого опору для турбулентного режиму руху газу ( )

Вид місцевого опору	Величина	Вид місцевого опору	Величина
Відводи: гнуті плавні зварні сегментні Кран пробковий (шаровий) Косинець: dУ=15 dУ=25 dУ=40 Збирач конденсату	0,2-0,15 0,2-0,25 2,0-3,0 2,2 2,0 1,6 0,5-2,0	Засувка Трійник злиття потоків розділення потоків на прохід на відгалуження Хрестовина на прохід на відгалуження Плавне звуження трубопроводу Плавне розширення трубопроводу	0,25...0,5 1,7 1,0 1,0 1,5 2,0 3,0 0,3-0,25 0,8-0,25

Після розроблення схеми внутрішньобудинкового газопроводу, виконують його гідравлічний розрахунок. Він виконується для найбільш віддаленого від уводу і потужного газового приладу.

При розробленні проекту житлового будинку необхідно керуватись "Методичними вказівками до курсової роботи з дисципліни "Газопостачання", [10].

Номінальну теплову потужність газових приладів приймають за таблицею 17.

Таблиця 17 –Теплова потужність приладів

№	Газовий прилад	N, кВт
1	Плита 2–пальникова з духовою шафою	7,0
2	Плита 4–пальникова з духовою шафою	11,6
3	Газовий водонагрівач ВПГ-21	21,0
4	Газовий водонагрівач ВПГ-23	23,0

Результати гідравлічного розрахунку оформляють у вигляді таблиці 18.

Таблиця 18 – Гідравлічний розрахунок газопроводу

		,				,				
1	2	3		4		5	6	7	8	9	10	11	12	13	14

де В – розрахункові витрати газу по окремих ділянках газопроводу, визначаються згідно з формулою

, ,

де – число типів приладів чи груп приладів, приєднаних до газопроводу;

– коефіцієнт одночасності роботи приладів чи груп приладів згідно з додатком Д ДБН В.2.5-20-2001;

– номінальні витрати газу одним приладом чи однією групою приладів, , ;

– загальна кількість однотипних приладів чи груп приладів, підключених до газопроводу.

Визначення діаметрів та дійсних величин питомих втрат тиску на ділянках газопроводів виконують за допомогою таблиць чи номограм гідравлічного розрахунку газопроводів низького тиску [4] за відомими значеннями втрат газу B та середньої за напрямком величини питомих втрат тиску :

, ,

де – сумарна величина втрат тиску на внутрішньодомовому газопроводі, Па;

– довжина розрахункового напряму (м) від точки підведення газу до найвіддаленішого й найпотужнішого газового приладу ;

– коефіцієнт, величина якого враховує частку втрат тиску на місцевих опорах і залежить від конфігурації газової мережі.

За дійсною величиною питомих втрат тиску визначають аеродинамічний опір по ділянках газопроводу за формулою

, ,

де – наведена довжина розрахункової ділянки газопроводу.Визначається за фактичною довжиною та умовною додатковою довжиною, що залежить від коефіцієнта місцевого опору  й еквівалентної довжини місцевих опорів ,

 ,

де  визначають за таблицями і номограмами[4] ;

– дійсна густина газу,

– густина газу , для якої складені таблиці та номограми гідравлічного розрахунку,

– гідростатичний тиск на вертикальних ділянках газопроводу, визначають відповідно до залежності

, ,

де – різниця у відмітках початку та кінця вертикальних ділянок газопроводу, м,

.

Сумарне падіння тиску на всіх ділянках розрахункового напрямку не повинно перевищувати 250 Па – для домового газопроводу житлового будинку до 5 поверхів.

, (Па)

де – втрати тиску в останньому по ходу газу приладі. Для газової плити Па, для опалювальних агрегатів та водонагрівачів Па, – втрати тиску в газовому лічильнику.

Додаток А

Умовні позначення елементів систем газопостачання на кресленнях і схемах згідно із ДСТУ Б А.2.4-8-95 та ГОСТ 21.609-83

№ п/п	Найменування	Умовне позначення
1	Газопровід низького тиску до 5 кПа
2	Газопровід середнього тиску до 0,3 МПа
3	Газопровід високого тиску до 0,6 МПа
4	Газопровід продувальний
5	Трубопровід у футлярі
6	Компенсатор
7	Звужувальний пристрій витратоміра
8	Вентиль
9	Кран
10	Засувка
11	Запобіжний запірний клапан
12	Клапан редукційний
13	Регулятор управління
14	Апарат опалювальний газовий
15	Плита газова побутова на 4 пальники
16	Лічильник газовий
17	Клапан поворотний
18	Клапан регулюючий
19	Привід: ручний електромагнітний електромашинний
20	Фільтр
21	Раковина у плані
22	Умивальниця у плані
23	Мийниця у плані
24	Ванна у плані
25	Унітаз у плані

Додаток Б

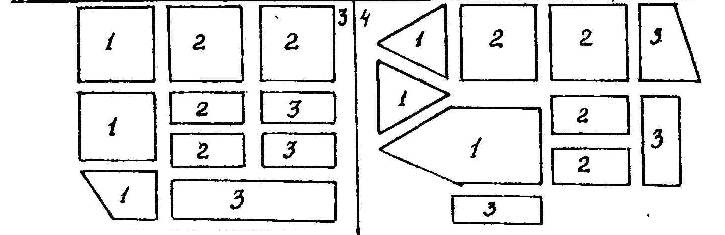

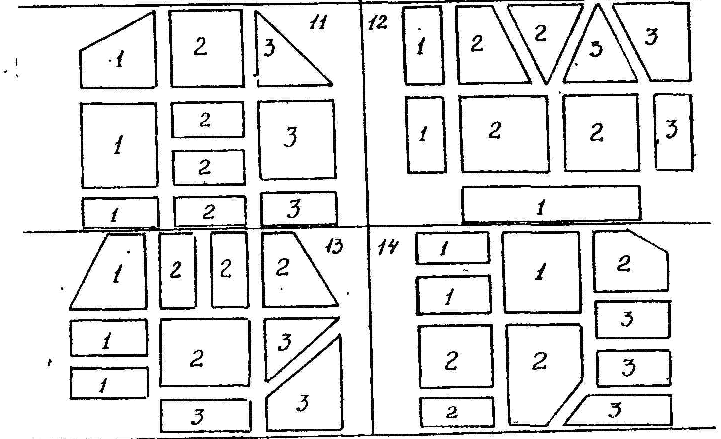

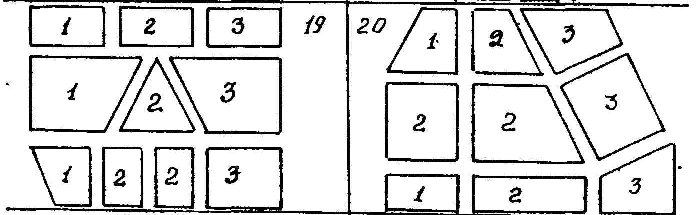

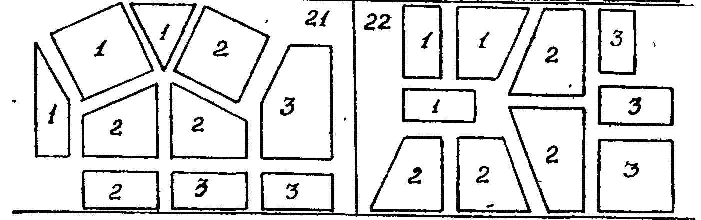

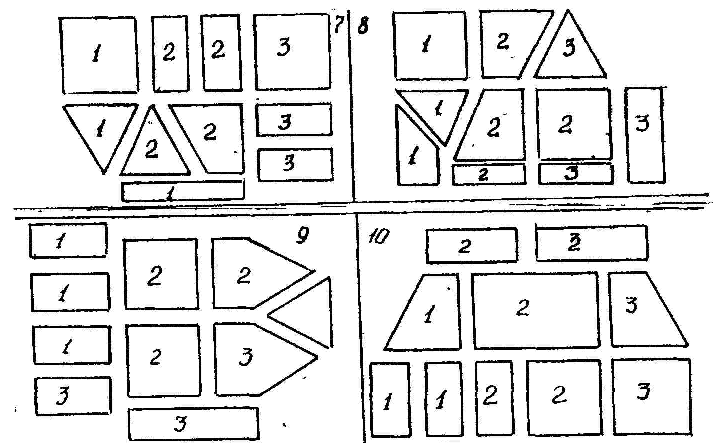

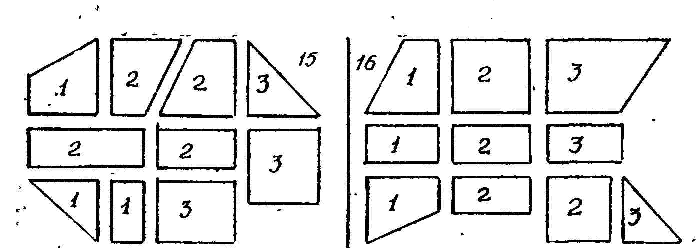

Варіанти генпланів населених пунктів (цифрами визначені зони забудови за варіантами поверховості будинків)

Масштаб

Додаток В

Варіанти складу газу

Номер варіанта	Об'ємні частки компонентів горючого газу, %
	CH4	С2Н6	С3Н8	С4Н10	C5H12	N5	СО2
1	92,6	4,3	1,0	0,36	0,14	1,5	0,1
2	98,7	0,11	0,01	0,04	0,01	1,0	0,13
3	85,4	5,4	3,5	1,65	0,65	3,0	0,4
4	98,5	2,2	0,5	0,54	0,16	2,6	0,50
5	95,8	0,04	0,05	0,01	0,00	4,2	0,4
6	85,2	5,5	2,1	0,9	0,30	5,0	1,0
7	98,0	4,1	0,72	0,26	0,08	1,54	0,3
8	86,5	0,26	0,11	0,05	0,02	13	0,06
9	93,0	0,34	0,12	0,11	0,03	6,0	0,4
10	95,8	0,66	0,36	0,28	0,13	2,2	0,57
11	97,0	1,14	0,57	0,54	0,10	0,47	0,18
12	91,5	4,4	1,24	0,47	0,19	1,8	0,4
13	92,0	3,6	1,0	0,5	0,3	2,0	0,6
14	89,3	5,8	1,0	0,80	0,20	2,6	0,3
15	93,0	3,4	1,4	0,25	0,05	1,3	0,6
16	86,5	6,5	2,6	1,7	0,10	2,0	0,6
17	91,9	3,4	0,85	0,36	0,17	2,8	0,52
18	95,9	0,7	0,2	0,09	0,01	3,0	0,1
19	78,3	11,9	4,5	1,7	0,5	2,1	1,0
20	86,4	6,8	2,3	1,0	0,5	2,5	0,5
21	84,2	3,8	1,2	0,46	0,24	9,1	1,0
22	82,7	4,7	2,9	1,5	0,2	7,5	0,5
23	96,4	0,6	0,4	0,14	0,06	2,1	0,3
24	94,2	2,7	0,6	0,55	0,15	1,6	0,2
25	90,5	3,1	2,9	0,28	0,12	2,7	0,4

Додаток Г

Варіанти місць розташування ГРС відносно населеного пункту

Варіант №1 Варіант №2

ГРС ГРС

Населений пункт

Варіант №6 Варіант №3

ГРС ГРС

Варіант №5 Варіант №4

ГРС ГРС

Примітка. ГРС розташувати на генплані міста на відстані 300...500 м від найближчих будівель.

Додаток Д

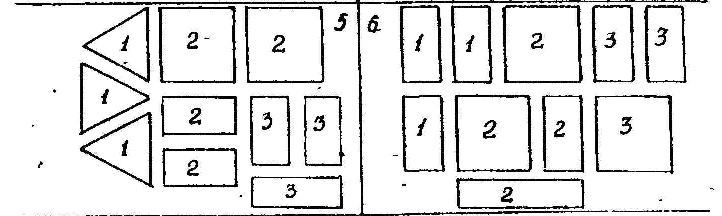

Варіанти забудови кварталів міста

Варіант забудови	Поверховість по зонах забудови
	І	ІІ	ІІІ
1	5	9	2
2	8	5	8
3	4	8	5
4	4	9	1
5	1	5	9
6	6	3	9
7	2	8	4
8	1	9	5
9	5	7	1
10	3	9	6
11	7	5	2
12	6	8	3

Додаток Е

Відстань у плані від підземних та наземних газопроводів до будівель і споруд

№ п/п	Інженерні мережі та споруди	Газопроводи
		Низького тиску до 5 кПа	Середнього тиску до 0,3 МПа	Високого тиску до 0,6 МПа
1	Фундаменти будівель	2	4	7
2	Фундаменти огорожі підприємств, естакад, опор контактної мережі	1	1	1
3	Залізничних доріг від осі колії	3,8	4,8	7,8
4	Бортового каменя вулиці, дороги, обочини	1,5	1,5	1,5
5	Зовнішньої сторони насипу дороги	1	1	2
6	Фундаменти опор ліній електропередач від 1 до 35 кВ до 1 кВ	5 1	5 1	5 1
7	Водопровід	1	1	1,5
8	Побутова каналізація	1	1,5	2
9	Дренажна та дощова каналізація	1	1,5	2
10	Газопроводи всіх видів тиску	0,5	0,5	0,5
11	Силовий кабель	1	1	1
12	Кабель зв’язку	1	1	1
13	Теплові мережі: до зовнішньої стінки каналу до труби при безканальному прокладанні	2 1	2 1	2 1

Література

1. Ионин А.А. Газоснабжение. – М.: Высшее образование,1982.–376 с.

2. Стаскевич Н.Л. Справочник по газоснабжению и использованию газа.– Л.: Недра, 1990.–564 с.

3. Скафтымов Н.А. Основы газоснабжения. –Л.: Недра, 1985.–170 с.

4. Борисов С.Н. , Даточный В.В. Гидравлические расчеты газопроводов.–М.: Недра , 1972.–109 с.

5. Справочник проектировщика. Вентиляция и кондиционирование воздуха /Под ред. Н.Н. Павлова, Ю.И. Шиллера. – М.: Стройиздат, 1992.–415 с.

6. ДБН В.2.5-20-2001 "Газопостачання"

7. СНиП 2.04.07-86. Тепловые сети.– М.: Стройиздат, 1988.–49 с.

8. Правила безпеки систем газопостачання України.–К.: Техніка, 1998.–369 с.

9. СНиП 2.01.01-82. Строительная климатология и геофизика.– М.: Стройиздат, 1972.–360 с.

10. Методичні вказівки до курсової роботи з дисципліни "Газопостачання" /Укладач Колієнко А.Г. –Полтава, 2001. –40с.
