Московский энергетический институт (технический университет)
Кафедра основ радиотехники
Дисциплина: Метрология и радиоизмерения
Лабораторная работа №1 «измерение параметров элементов радиотехнических цепей с помощью измерителя добротности».
Выполнили: Шеянов П.Е
Нестерук А.А.
Москва
2011 год.
Цель работы: ознакомление с методами прямых и косвенных измерений параметров элементов радиотехнических цепей на измерителе добротности и освоение методик расчета погрешностей таких измерений.
Описание измерительной установки
Измерительная установка состоит из измерителя добротности Е4–11 и цифрового частотомера Ч3–34 (см. приложение). В работе измеряют параметры катушки индуктивности, емкость конденсатора и активное сопротивление резистора.

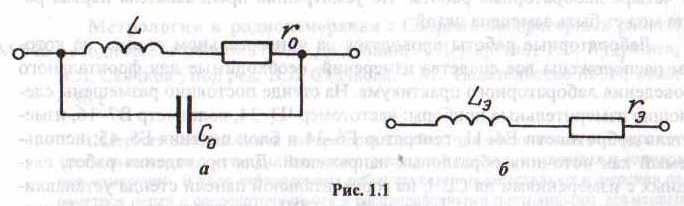

Реальная катушка индуктивности помимо своего основного параметра (индуктивности L) обязательно обладает “паразитными“ параметрами – собственной емкостью С0 и сопротивлением потерь r0. В связи с этим катушка индуктивности может быть описана эквивалентной схемой, представленной на рис. 1.1, а.
Иногда катушку индуктивности представляют в виде последовательной схемы замещения (рис. 1.1, б), где LЭ, rЭ определяются путем перехода от параллельной схемы замещения (рис. 1.1, а) к последовательной.
Измеритель добротности е4–11
Измеритель добротности Е4–11 предназначен для измерений резонансным методом параметров цепей с сосредоточенными постоянными в диапазоне частот 30 – 300 МГц.
Генератор представляет собой LC–генератор гармонического напряжения, частоту которого устанавливают с помощью ручки и переключателя «ЧАСТОТА МНz». Ручка связана механической передачей с ротором переменного конденсатора генератора и служит для плавного изменения частоты, а переключатель – для переключения диапазонов. При установке частоты следует обращать внимание на тщательность совмещения отметок шкалы с центром отверстия в визирном устройстве.
Выходное напряжение генератора с помощью схемы автоматического регулирования амплитуды поддерживается равным 20 мВ. Выходное сопротивление генератора пренебрежимо мало по сравнению с сопротивлением потерь подключенного к генератору измерительного последовательного контура.

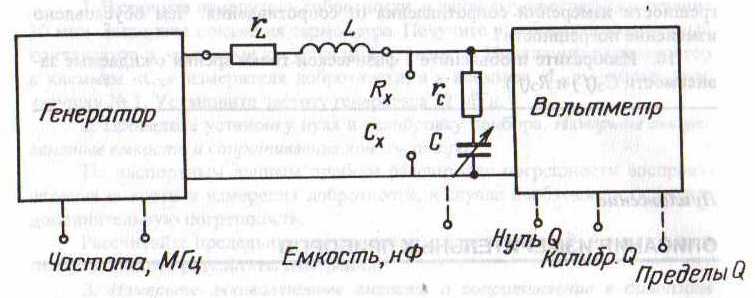

Измерительный контур состоит из последовательно включенных образцовых катушки (индуктивность L, сопротивление потерь rL) и переменного конденсатора (емкость С, сопротивление потерь rC). Измеряемую катушку индуктивности присоединяют к клеммам «LX» вместо образцовой. Измеряемые конденсатор или резистор в данной работе подключают к клеммам «СX» параллельно образцовому конденсатору.
Настройку контура в резонанс производят изменением емкости образцового конденсатора с помощью ручки «ЕМКОСТЬ pF». Грубая настройка может производиться с помощью электродвигателя. Значение емкости отсчитывается с помощью двух шкал: грубой с ценой деления 1 пФ и нониусной с ценой деления 0,02 пФ.
Напряжение на конденсаторе измеряют электронным вольтметром, шкала которого проградуирована в значениях добротности. Переключатель «ПРЕДЕЛЫ Q» служит для выбора диапазонов измеряемой добротности. Ручки «НУЛЬ Q» и «КАЛИБР. Q» предназначены для установки нуля и калибровки шкалы прибора.
