Лабораторна робота №6
Тема: Опосередковане вимірювання потужності за допомогою амперметра і вольтметра. Способи включення ватметра у вимірювальне коло. Принцип роботи ватметрів.
Мета роботи: Навчитися вимірювати потужність навантаження за допомогою амперметра і вольтметра, а також ватметрами. Ознайомитися з принципом дії ватметрів.
Хід роботи:
Ознайомитися з методикою вимірювання потужності опосередкованими та прямими методами;
провести вимірювання потужності опосередкованим методом;
2.1 підібрати амперметри і вольтметри для проведення лабораторної роботи і виписати у звіт їх технічні характеристики;
2.2 зібрати схему лабораторної роботи рис. 1,а , провести вимірювання і дані записати у таблицю;
2.3 обчислюють потужність за показами І амперметра та U вольтметра за формулою P= UІ;
2.4 визначають методичну похибку вимірювання за формулою (1);
2.5 зібрати схему лабораторної роботи рис.1,б і повторити пункти 3 – 4;
2.6 визначають методичну похибку вимірювання за формулою (2);
провести вимірювання потужності прямим методом;
записати у звіт лабораторної роботи технічні характеристики ватметра Д539,
зібрати схему лабораторної роботи (спочатку рис.6,а, а потім 6,б);
провести вимірювання потужності і дані записати у звіт лабораторної роботи(таблиця 2);
Зробити висновок.
Теоретичні відомості
Важливість вимірювання електричної потужності і енергії зумовлена широким застосуванням електричної енергії в усіх галузях економіки. Останнім часом в економічно розвинутих країнах спостерігається стійка тенденція до винайдення способів зменшення енергоспоживання, зниження енергоємності одиниці випущеної продукції, економної витрати та раціонального використання енергії. А відтак, посилюється важливість вимірювання та обліку енергії.
У колах постійного струму електрична потужність Р визначається як добуток напруги U і струму І
P=UI
У системі СІ одиницею потужності є ват(Вт).
Потужність можна вимірювати опосередковано — за допомогою амперметра і вольтметра в колах постійного струму і амперметра, вольтметра і фазометра в колах однофазного синусоїдного струму. Результат опосередкованого вимірювання обчислюють за показами І амперметра та U вольтметра за формулою P= UІ.

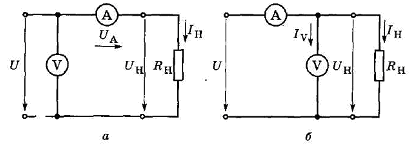

На рисунку 1 наведено дві схеми увімкнення амперметра і вольтметра для опосередкованого вимірювання потужності споживача постійного струму.
Рис.1 – Схеми опосередкованого вимірювання потужності
Методична похибка взаємодії становить
для схеми (а):
(1)
для схеми (б):
(2)
де РА, РV – потужність, що споживається, відповідно, нерухомою і рухомою котушками;
РН – потужність споживача енергії.
Методична похибка взаємодії опосередкованого вимірювання аналогічна похибці вимірювання ватметром, а тому рекомендації щодо застосування вимірювальних схем аналогічні: схему на рисунку 1,а доцільно застосовувати для вимірювання потужності високоомного споживача, а схему на рисунку 1, б — низькоомного.

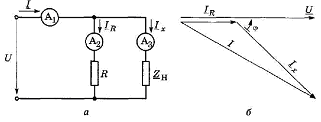

Для вимірювання потужності методом трьох амперметрів паралельно зі споживачем вмикають безреактивний реостат (рис. 2, а) і вимірюють амперметрами струм споживача їх, струм у вітці реостата Ir і струм у нерозгалуженій частині кола І. Згідно з векторною діаграмою (рис. 2, б), косинус кута зсуву фаз між напругою і струмом визначається за теоремою косинусів:
Рис.2 – Вимірювання потужності методом трьох амперметрів
Підставивши значення cos φ і U=IrR у вираз для потужності, отримаємо:
Рис.3 – Вимірювання потужності методом трьох вольтметрів
Для вимірювання потужності методом трьох вольтметрів послідовно зі споживачем вмикають безреактивний додатковий резистор (рис. 3,а) і вимірюють вольтметрами напругу на споживачеві Ux, напругу на резисторі Ur і сумарну напругу U (на резисторі і споживачеві). Згідно з векторною діаграмою (рис. 3,б) косинус кута зсуву фаз між напругою і струмом визначається за теоремою косинусів:
Підставивши значення cos φ і I=Ur/R у вираз для потужності, дістанемо:
Потужність прямими методами вимірюється за допомогою електромеханічних, електронних, цифро-аналогових та цифрових ватметрів.
В електродинамічному вимірювальному перетворювачі прямого перемножування здійснюється вимірювальне перетворення активної потужності у кутове переміщення стрілки (вказівника).
Такий вимірювальний перетворювач потужності (електродинамічний вимірювальний механізм, або електродинамічний ватметр) складається (рис. 4) з нерухомої котушки намотаної товстим провідником, яка вмикається послідовно зі споживачем. Нерухома котушка призначена для створення однорідного магнітного поля струму споживача. Форму котушки вибирають такою, щоб магнітне поле було рівномірним.
У магнітному полі нерухомої котушки розміщена легка рухома котушка (рамка), намотана тонким провідником.
Рис.4 Рис. 5
Вона закріплюється на осі, розтяжках або підвісі і може обертатися. Рухома котушка вмикається паралельно споживачеві, активна потужність якого підлягає вимірюванню. До осі рухомої котушки кріпиться спіральна пружина, призначена для створення моменту протидії і для електричного з'єднання обмотки рухомої котушки з нерухомим споживачем. Стрілка, з'єднана з рухомою котушкою, призначена для індикації кутового переміщення котушки. Стрілка переміщується вздовж шкали з нанесеними поділками, проградуйованими в одиницях потужності. Він може бути повітряним або електромагнітним. Для суміщення початкового положення стрілки з нульовою позначкою шкали призначений коректор.
На електричних схемах ватметри позначаються умовним зображенням, наведеним на рисунку 5.
