Рід струму
постійний |
─ |
змінний 50Гц |
~ |
трьохфазний |
≈ |
постійний і змінний |
~ |
Положення шкали
вертикальне |
┴ |
горизонтальне |
─ |
нахилену під кутом |
45° |
Інші позначення
Категорія захищеності від впливу зовнішніх магнітних полів |
|

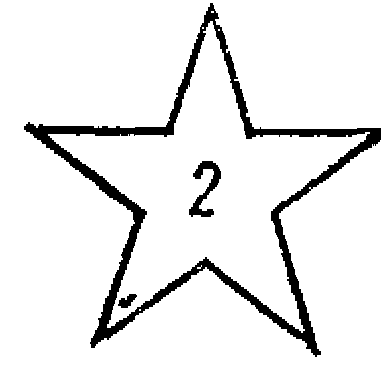

Вимірне коло ізольоване від корпуса і випробуване напругою(наприклад 2кВ) |
|
Положення приладу відносно земного магнітного поля |
|
Увага! Дивися додаткові вказівки в паспорті і інструкції по експлуатації. |
|
Вибір засобів вимірювання
Вибір засобів вимірювання починають в залежності від його призначення, тобто в залежності від виду фізичної величини.
Наприклад, прилад для вимірювання температури- термометр, тиску-манометр, рівня- рівнемір, витрати –витратомір, густини- густиномір і т.д.
Після цього визначають границю вимірювання приладу Хном, виходячи з слідую чого:
а) для манометрів, які вимірюють змінний пульсуючий тиск вимірювана величина повинна знаходитись в другій третині шкали. При цьому границя вимірювання розрахункова Хном р визначається за формулою:
Рном р =(3/2)Рзм
б) для манометрів, які вимірюють постійний тиск вимірювана величина повинна знаходитись в третій четвертині шкали. При цьому границя вимірювання розрахункова Хном р визначається за формулою:
Рном р =(4/3)Рпост
в) для всіх інших засобів вимірювання границя вимірювання розрахункова повинна перевищувати вимірювану величину Х на величину не менше допустимої похибки Δдоп:
Хном р =Х+Δдоп
Визначивши розрахункову границю вимірювання Хном р , вибираємо її з нормального ряду :
Хном=(1;1,5;2;2,5;3;4;5;6;7;8;9;) ,
де n – будь-яке число
Вибір границі вимірювання повинен відповідати умові:
Хном ≥ Хном р
Вибравши границю вимірювання приладу, необхідно визначитися з якою точністю повинен виміряти даний засіб вимірювання, тобто вибрати клас точності. Його вибирають на основі зведеної похибки γ:
Клас точності вибираємо з нормального ряду:
К: (0,02; 0,05; 0,1; 0,2; 0,25; 0,5; 1; 1,5; 2; 2,5; 4; 6)
Клас точності безрозмірна величина і його вибір повинен відповідати умові: К≤ γ
Хід роботи
Оформлення лабораторної роботи.
Розшифрувати умовні позначення, зображені на засобах вимірювання видані викладачем.
Ознайомитися з методикою вибору засобів вимірювання.
Провести вибір засобів вимірювання згідно варіанту ( таблиця 1) в такій послідовності:
Вибирають засіб вимірювання в залежності від призначення.;
Розраховують границю вимірювання ;
Вибирають границю вимірювання з номінального ряду виходячи з умови Хном ≥ Хном р;
Визначають максимальну зведену похибку засобу вимірювання;
Вибирають з нормального ряду клас точності виходячи з умови К≤ γ.
Зробити висновок.
