Состав и классификация ударно – тяговых приборов

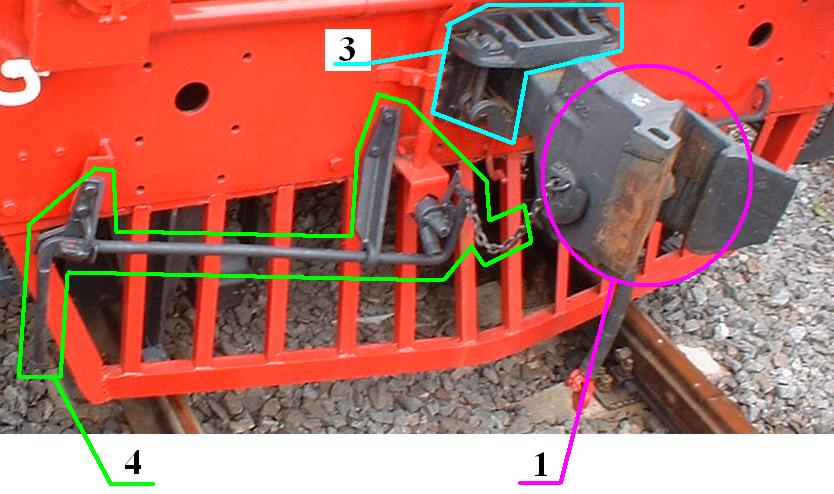

Функционально детали современных ударно-тяговых приборов можно разделить на четыре группы:
1. Приборы предназначенные для непосредственного соединения единиц подвижного состава называются - сцепкой (сцепной прибор).
2. Совокупность приборов и деталей обеспечивающих передачу и смягчение продольных растягивающих и сжимающих сил называется – упряжью.
3. Ударная розетка с центрирующим устройством – обеспечивает ограничение максимальных сил, а также удержание сцепного прибора на определенной высоте над уровнем головки рельса и его горизонтального поперечного оси пути перемещения, для возможности вписывания приборов в кривые участки пути.
4. Расцепной привод – детали предназначенные для расцепления автосцепки.
В настоящее время на всем подвижном составе применяется разрезная упряжь, т.е. по концам рамы кузова локомотива (вагона) установлен одинаковый комплект упряжи, а растягивающие и сжимающие силы между комплектами передаются через раму кузова.
По способу соединения применяют два типа сцепных приборов:
- неавтоматические;
- автоматические.
Любой сцепной прибор работает в двух режимах (как минимум): сцепление и расцепление. Автоматическим считается только тот сцепной прибор, который сцепляется без участия человека. Расцепление автоматизировать не имеет никакого смысла, т.к. вагоны могут расцепится в любом неподходящем месте и привести к аварии или крушению.
Современный железнодорожный транспорт оборудован автоматическими сцепными приборами.
Автоматические сцепные приборы разделяют на два типа:
- Нежесткие – допускают относительное перемещение сцепленных приборов в вертикальном направлении и при разнице в высотах их продольных осей располагаются ступенчато, сохраняя горизонтальное положение.
-– жесткие исключают относительные перемещения сцепленных приборов. На концах корпусов имеются шарниры обеспечивающие угловые перемещения сцепленных приборов относительно рамы вагона и упряжи.
Достоинства жестких и нежестких сцепных приборов:
ЖЕСТКИХ по отношению к нежестким |
НЕЖЕСТКИХ по отношению к жестким |
Возможность размещения на сцепных приборах дополнительных коммуникаций (воздухопроводы, электрические цепи) и соединение их вместе с прибором |
Упрощенное сцепление приборов при значительной разнице в высотах, но не более максимально допустимой высоты |
Меньший износ механизма сцепных приборов, т.к. они не перемещаются друг относительно друга при движении |
Отсутствие сложных концевых шарниров |
Меньший шум |
Простая технология изготовления |
Предотвращают наползание вагонов друг на друга при аварийных ситуациях |
|
Конструкция и работа упряжи
В зависимости от исполнения упряжь бывает:
Сквозная |
Разрезная |
|
|
На всем ПС РФ применяется разрезная упряжь, т.е. по концам рамы кузова установлен одинаковый комплект упряжи, а растягивающие и сжимающие силы между комплектами передаются через раму кузова
К деталям упряжи относятся:
3. Тяговый хомут |
10. Тяговый клин |
4. Упорная плита |
|
||
6,9 – упорные угольники; 1 – Сцепное устройство; 2 – ударная розетка; 5 – поглощающий аппарат; 7 – маятниковый подвески; 8 - рама кузова |
Детали упряжи располагаются следующим образом: внутри рамы кузова, между упорными угольниками располагаются поглощающий аппарат и упорная плита, их охватывает тяговый хомут. В торцевое отверстие тягового хомута вставляется хвостовик автосцепного устройства, таким образом, чтобы совпало вертикальное отверстие тягового хомута и хвостовика автосцепки. В эти два отверстия снизу вставляют тяговый клин. В нижней части тягового хомута имеется два прилива с отверстиями в которые вставляются и закрепляются болты, удерживающие тяговый клин от падения вниз.
Динамические растягивающие и сжимающие усилия смягчает поглощающий аппарат.
При передаче растягивающих и сжимающих усилий детали работают в следующей последовательности:
Передача растягивающих усилий |
Передача сжимающих усилий |
1. Хвостовик сцепного прибора |
1. Хвостовик сцепного прибора |
10. Тяговый клин |
10. Упорная плита |
3. Тяговый хомут |
|
5. Поглощающий аппарат |
5. Поглощающий аппарат |
4. Упорная плита |
|
9. Передние упорные угольники |
6. Задние упорные угольники |
8. Рама кузова |
Рама кузова |
Номера в таблице соответствуют рисунку.
Поглощающий аппарат всегда работает на сжатие.

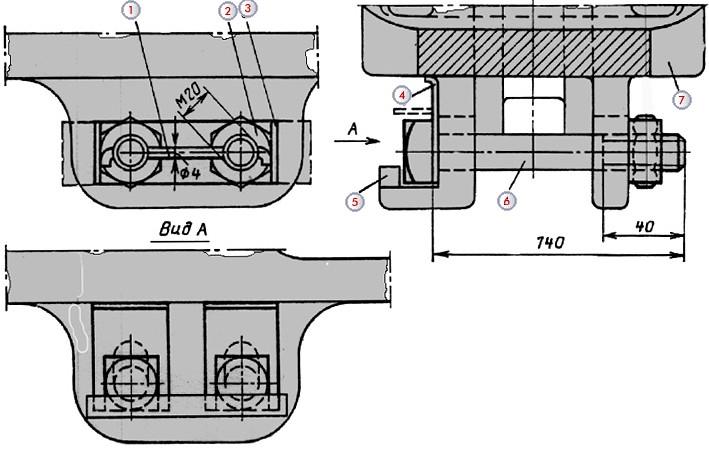

Стандартное крепление тягового клина от выпадения
